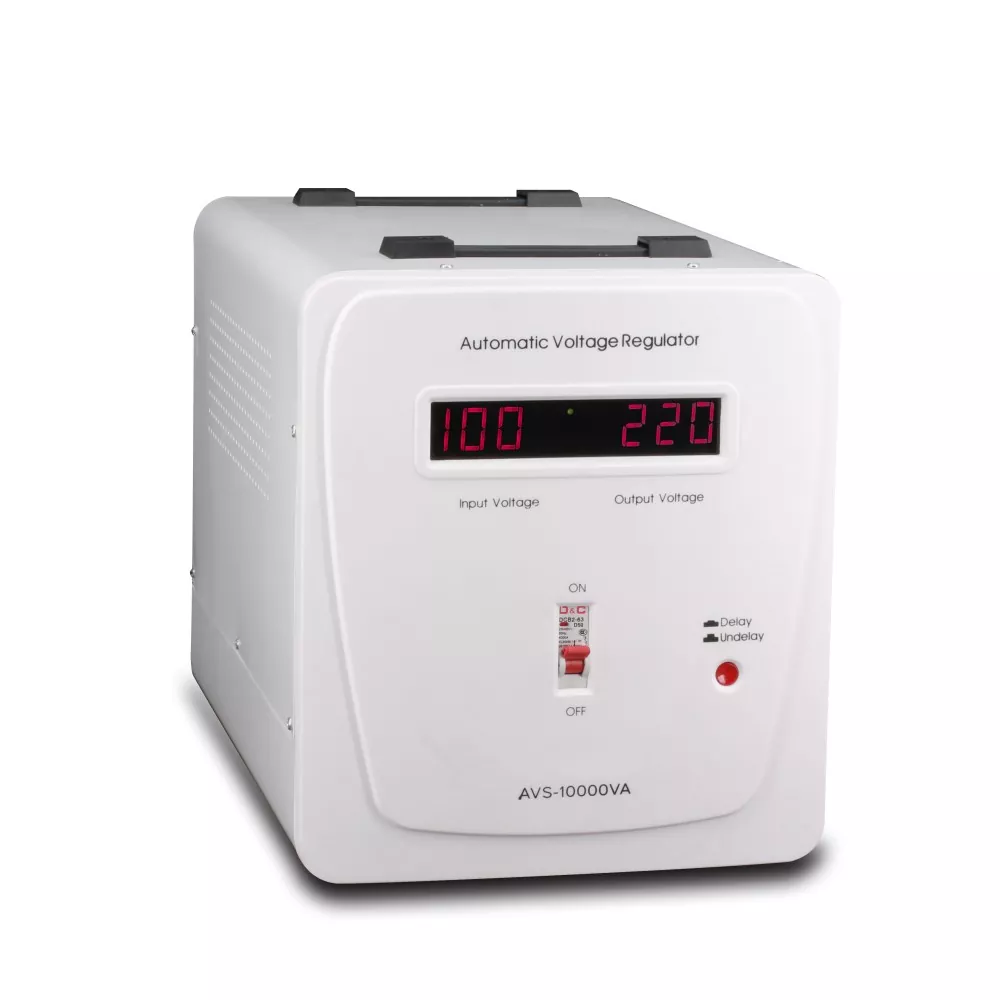

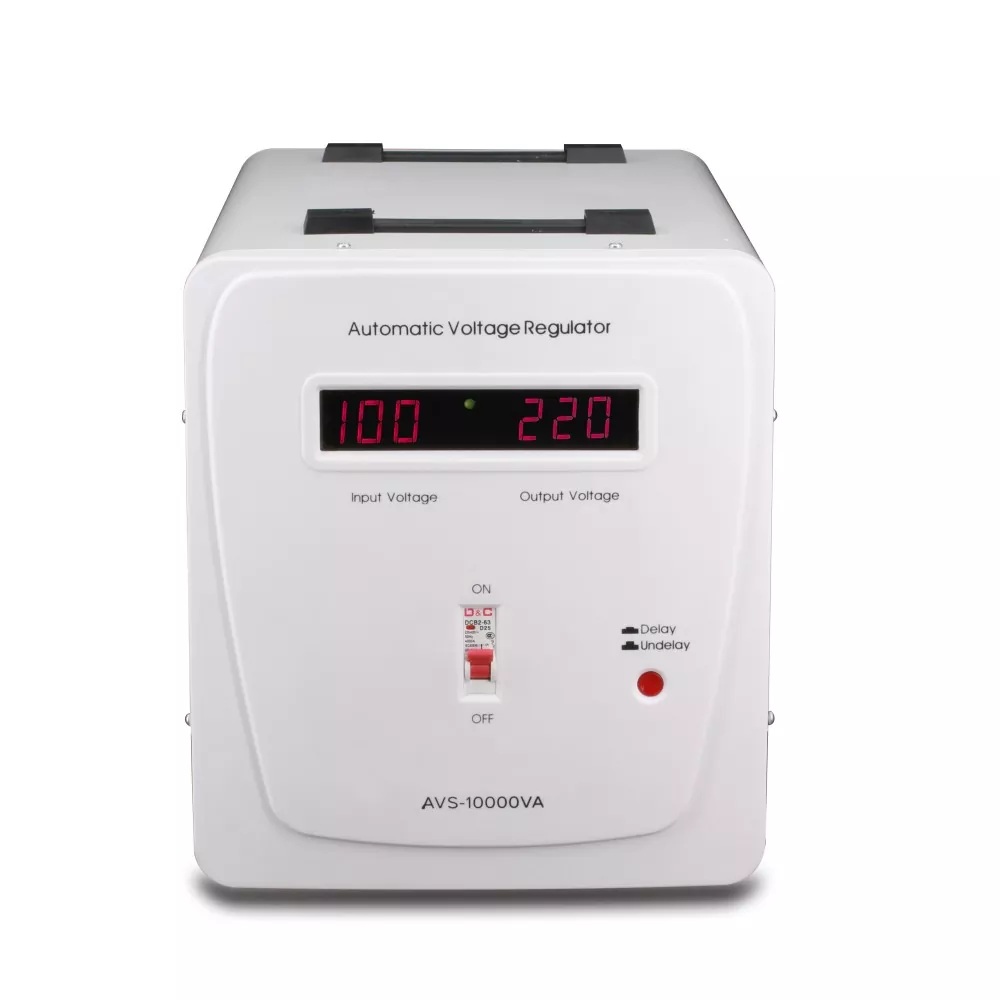

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 10kVA

ปัญหาคุณภาพแรงดันไฟฟ้ามักถูกมองข้ามในโรงงานขนาดเล็กและขนาดกลาง ความผันผวนของแรงดันไฟฟ้าของกริดอาจทำให้ตัวควบคุม CNC รีบูต แรงบิดของมอเตอร์ไม่เสถียร อุณหภูมิความร้อนเบี่ยงเบน และไดรฟ์ความถี่แปรผัน (VFD) เพื่อกระตุ้นการปิดระบบสัญญาณเตือน หรือแม้แต่โมดูลพลังงานไหม้ในกรณีร้ายแรง แรงดันไฟฟ้าที่เพิ่มขึ้นเพียงครั้งเดียวสามารถสร้างความเสียหายให้กับอุปกรณ์การผลิตที่มีมูลค่าหลายแสนหยวน ในขณะที่การหยุดทำงานของสายการผลิตทั้งหมดที่เกิดจากแรงดันไฟฟ้าตกอาจส่งผลให้เกิดการสูญเสียมูลค่าหลายพันหยวนต่อชั่วโมง

AVS-10000 ได้รับการออกแบบให้ติดตั้งท้ายน้ำของกล่องจ่ายไฟหลักของโรงงาน โดยจ่ายพลังงานให้กับอุปกรณ์ที่มีภาระสูงทั้งหมด (เช่น เครื่องอัดอากาศ เครื่องฉีดพลาสติก เครื่องปรับอากาศส่วนกลาง เครื่องอบแห้ง และระบบไฟส่องสว่าง)

เมื่อแรงดันไฟหลักผันผวนระหว่าง 130V ถึง 270V เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 10KVA จะเปลี่ยนก๊อกโดยอัตโนมัติเพื่อให้แน่ใจว่าแรงดันไฟเอาท์พุตคงที่ภายในช่วงที่ปลอดภัยที่ 180–255V โดยคงความแม่นยำไว้ที่ ±8% หม้อแปลง Toroidal มีประสิทธิภาพมากกว่า 96% ทำให้มั่นใจได้ว่าจะไม่ร้อนเกินไปแม้ในระหว่างการทำงานเต็มกำลังเป็นเวลานาน เซอร์กิตเบรกเกอร์แบบรีเซ็ตได้ขนาด 50A ทนทานต่อกระแสกระชากสูงที่เกิดขึ้นเมื่อสตาร์ทมอเตอร์หลายตัว ป้องกันการสะดุดสะดุด

พิจารณาเวิร์กช็อปแม่พิมพ์ขนาดเล็กที่ติดตั้งคอมพิวเตอร์ 20 เครื่อง เครื่อง CNC 5 เครื่อง และเครื่องปรับอากาศ 3 เครื่อง หลังจากติดตั้ง AVS-10000 อุปกรณ์ขัดข้องที่เกิดจากความผิดปกติของแรงดันไฟฟ้าลดลงจาก 12 เหตุการณ์ต่อปีเหลือเพียงเหตุการณ์เดียว ส่งผลให้ประหยัดค่าบำรุงรักษาและความสูญเสียได้มากกว่า 50,000 หยวนต่อปีเนื่องจากการหยุดทำงานของการผลิต

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. กฎระเบียบแบบรวมศูนย์พลังงานสูง

AVS-10000 ให้กำลังไฟฟ้าต่อเนื่อง 4800W ซึ่งเพียงพอต่อการรองรับโหลดทั้งหมดของโรงงานขนาดเล็กส่วนใหญ่ ใช้เทอร์มินัลบล็อกอินพุต/เอาท์พุตระดับอุตสาหกรรม ช่วยให้ผู้ใช้สามารถเชื่อมต่อสายเคเบิลขนาด 10 มม.² หรือ 16 มม.² ได้โดยตรง โดยไม่จำเป็นต้องใช้ซ็อกเก็ตอะแดปเตอร์ และรับประกันความปลอดภัยและความน่าเชื่อถือ

2. เซอร์กิตเบรกเกอร์เกรดอุตสาหกรรม 50A

AVS-10000 ต่างจากรุ่นในครัวเรือนตรงที่มีเบรกเกอร์แม่เหล็กความร้อน 50A ที่ให้ความสามารถในการทำลายและความต้านทานกระแสไฟกระชากที่เหนือกว่า สามารถทนต่อกระแสไหลเข้า—สูงถึง 6–8 เท่าของกระแสที่กำหนดในระยะเวลาน้อยกว่าหนึ่งวินาที—ซึ่งเกี่ยวข้องกับการสตาร์ทมอเตอร์สามเฟส จึงป้องกันการหยุดชะงักในการผลิตที่เกิดจากการสะดุดบ่อยครั้ง เครื่องปรับแรงดันไฟฟ้าอัตโนมัติขนาด 10KVA ยังป้องกันการโอเวอร์โหลดที่แม่นยำ หากโหลดอย่างต่อเนื่องเกิน 4800W เบรกเกอร์จะตัดการทำงานภายในกรอบเวลาตั้งแต่ไม่กี่วินาทีถึงสิบวินาที ซึ่งช่วยปกป้องหม้อแปลงและสายไฟได้อย่างมีประสิทธิภาพ

3. หม้อแปลง Toroidal 7-Tap – ตอบสนองรวดเร็ว สูญเสียต่ำ

· การออกแบบแรงดันไฟฟ้าแบบต๊าปให้ขั้นตอนการปรับประมาณ 15–20V ต่อการแตะโดยมีเวลาตอบสนอง <40ms

· โครงสร้าง Toroidal ช่วยลดการรั่วไหลของแม่เหล็ก ป้องกันการรบกวนทางแม่เหล็กไฟฟ้ากับ PLC เซนเซอร์ และเครื่องมือวัดที่อยู่ใกล้เคียง

· การระบายความร้อนตามธรรมชาติ (การออกแบบแบบไม่มีพัดลม) ช่วยลดความเสี่ยงในการปิดเครื่องเนื่องจากความร้อนสูงเกินที่เกิดจากความล้มเหลวของพัดลม

· รองรับการโอเวอร์โหลดระยะสั้น 120% (60 วินาที) เพื่อรองรับความต้องการพลังงานสูงสุดในระหว่างกระบวนการผลิต

4. การป้องกันและการตรวจสอบที่ครอบคลุม

· การป้องกันอุณหภูมิเกิน: ตัดเอาต์พุตโดยอัตโนมัติหากอุณหภูมิภายในถึง ≥120°C จะกลับมาทำงานต่อโดยอัตโนมัติเมื่ออุณหภูมิลดลง

· การป้องกันแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าต่ำ: ตัดเอาต์พุตหากแรงดันไฟฟ้าอยู่นอกช่วง 180–255V รีสตาร์ทโดยอัตโนมัติ (พร้อมการหน่วงเวลา) เมื่อแรงดันไฟฟ้าคงที่

· การป้องกันการลัดวงจร: สะดุดอย่างรวดเร็วผ่านเซอร์กิตเบรกเกอร์ 50A

· การเริ่มต้นระบบล่าช้า: สามารถเลือกการหน่วงเวลา 6 วินาที (อุปกรณ์ทั่วไป) หรือ 180 วินาที (คอมเพรสเซอร์/อุปกรณ์ทำความเย็น) เพื่อป้องกันไฟกระชากที่เกิดจากการสตาร์ทพร้อมกัน

· ไฟ LED แสดงสถานะและโวลต์มิเตอร์แบบคู่: การตรวจสอบแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต และสถานะการทำงานแบบเรียลไทม์ ช่วยให้เจ้าหน้าที่ตรวจสอบประเมินได้อย่างรวดเร็ว

5. ตู้ทาวเวอร์ที่ทนทานสำหรับสภาพแวดล้อมทางอุตสาหกรรม

ขนาด: 405×260×310มม. น้ำหนักสุทธิ: 15.5กก.; ตัวเรือนโลหะพร้อมตะแกรงระบายอากาศทั้งด้านหน้า ด้านหลัง และด้านข้าง เหมาะสำหรับวางในตู้กระจายสินค้า บนชั้นวาง หรือบนพื้น อุณหภูมิในการทำงาน: 0–40°C; ความชื้นสัมพัทธ์: 10–90% (ไม่ควบแน่น); ตรงตามข้อกำหนดสำหรับโรงงานอุตสาหกรรมมาตรฐาน

6. การบูรณาการอย่างราบรื่นกับเครื่องกำเนิดไฟฟ้าและ UPS

เมื่อเปลี่ยนมาใช้เครื่องกำเนิดไฟฟ้าเนื่องจากความไม่เสถียรของแหล่งจ่ายไฟหลักหรือไฟฟ้าดับ แรงดันไฟขาออกและความถี่ของเครื่องกำเนิดไฟฟ้าอาจผันผวน การเชื่อมต่อดาวน์สตรีม AVS-10000 ของเครื่องกำเนิดไฟฟ้าจะรักษาแรงดันไฟฟ้าเอาท์พุตให้คงที่ ปกป้องอุปกรณ์ดาวน์สตรีมที่มีความละเอียดอ่อน นอกจากนี้ยังสามารถเชื่อมต่อแบบอนุกรมกับ UPS ออนไลน์ โดยที่ UPS เป็นผู้จัดหาแบตเตอรี่สำรอง และ AVS จะรับประกันความเสถียรของแรงดันไฟฟ้า ซึ่งสร้างโซลูชันคุณภาพไฟฟ้าที่ครอบคลุม

การใช้งานผลิตภัณฑ์

1. โรงงานขนาดเล็ก / การประชุมเชิงปฏิบัติการการแปรรูป

สถานการณ์จำลอง: สิ่งอำนวยความสะดวกที่ติดตั้งเครื่องมือกล CNC จำนวน 10-20 เครื่อง เครื่องอัดอากาศ พัดลมดูดฝุ่น ระบบไฟส่องสว่าง และคอมพิวเตอร์ โหลดรวมประมาณ 4000W

วิธีแก้ไข: ติดตั้ง AVS-10000 ที่แผงจ่ายไฟหลักเพื่อให้แรงดันไฟฟ้าคงที่สำหรับอุปกรณ์ทั้งหมด ผลลัพธ์: มอเตอร์ทำงานได้อย่างราบรื่น ความแม่นยำในการตัดเฉือนดีขึ้น และตัวควบคุมไม่รีบูตโดยไม่คาดคิดอีกต่อไป

ROI: จากการลดเหตุการณ์ความเสียหายห้าครั้งต่อปี ซึ่งแต่ละครั้งมีค่าใช้จ่าย 2,000 หยวนในการสูญเสีย ต้นทุนอุปกรณ์จะได้รับคืนภายในหนึ่งปี

2. ห้องเย็นขนาดใหญ่ / ฟาร์มปศุสัตว์

สถานการณ์จำลอง: คอมเพรสเซอร์ พัดลม เครื่องทำความร้อน และระบบตรวจสอบหลายตัว ความผันผวนของแรงดันไฟฟ้าทำให้เกิดอาการเหนื่อยหน่ายของคอมเพรสเซอร์บ่อยครั้ง (ค่าซ่อม: 3,000 หยวนต่อหน่วย)

วิธีแก้ไข: ติดตั้ง AVS-10000 หนึ่งตัวเพื่อทำให้การจ่ายไฟสำหรับแผงจ่ายไฟห้องเย็นทั้งหมดมีความเสถียร โดยมีการตั้งค่าการหน่วงเวลา 180 วินาทีเพื่อปกป้องคอมเพรสเซอร์

ผลลัพธ์: อายุการใช้งานของคอมเพรสเซอร์ยาวนานขึ้น 2–3 เท่า; ค่าบำรุงรักษารายปีลดลงกว่า 10,000 หยวน

3. สถานีฐานการสื่อสาร / ห้องเซิร์ฟเวอร์

สถานการณ์: สถานีฐานที่มีอุปกรณ์จ่ายไฟแบบสวิตชิ่ง, RRU, BBU และเครื่องปรับอากาศ แรงดันไฟฟ้าหลักมีความผันผวนอย่างมาก ตั้งแต่ 140V ถึง 260V

วิธีแก้ไข: จับคู่ AVS-10000 กับแหล่งจ่ายไฟแบบสวิตชิ่งเพื่อให้แน่ใจว่าอุปกรณ์สถานีฐานทำงานภายในช่วงแรงดันไฟฟ้าปกติ ซึ่งช่วยลดอัตราการขาดการเชื่อมต่อ

ผลลัพธ์: อัตราความล้มเหลวของอุปกรณ์ลดลง 70%; ความพร้อมใช้งานของสถานีฐานเพิ่มขึ้นเป็น 99.9%

4. ครัวเชิงพาณิชย์ / ร้านอาหารขนาดใหญ่

สถานการณ์: การใช้เตาอบไฟฟ้า เครื่องล้างจาน เครื่องทำน้ำแข็ง และตู้เย็นหลายเครื่องพร้อมกันทำให้เกิดแรงดันไฟฟ้าตกอย่างรุนแรง

วิธีแก้ไข: ใช้ AVS-10000 สำหรับการรักษาแรงดันไฟฟ้าแบบรวมศูนย์เพื่อให้มั่นใจว่าแรงดันไฟฟ้าคงที่สำหรับอุปกรณ์ในครัวทั้งหมด ป้องกันปัญหาต่างๆ เช่น อุณหภูมิเตาอบไม่เพียงพอ และตัวควบคุมเครื่องล้างจานไหม้

ผลลัพธ์: คุณภาพการเตรียมอาหารที่สม่ำเสมอและลดต้นทุนการบำรุงรักษาลงอย่างมาก

5. โรงน้ำขนาดเล็ก / สถานีสูบน้ำในพื้นที่ห่างไกล

สถานการณ์: มอเตอร์ปั๊มน้ำร้อนเกินไปและไหม้เนื่องจากแรงดันไฟฟ้าต่ำ ส่งผลให้การจ่ายน้ำหยุดชะงัก วิธีแก้ไข: AVS-10000 จ่ายไฟให้กับตู้ควบคุมปั๊มน้ำ โดยจะรักษาแรงดันไฟฟ้าเอาท์พุตที่สูงแม้ในช่วงแรงดันไฟฟ้าตก ช่วยให้มั่นใจในการสตาร์ทและการทำงานของมอเตอร์ที่เชื่อถือได้

ผลลัพธ์: ขยายเวลาการทำงานของปั๊มน้ำอย่างต่อเนื่องและลดความถี่ในการซ่อมฉุกเฉิน
