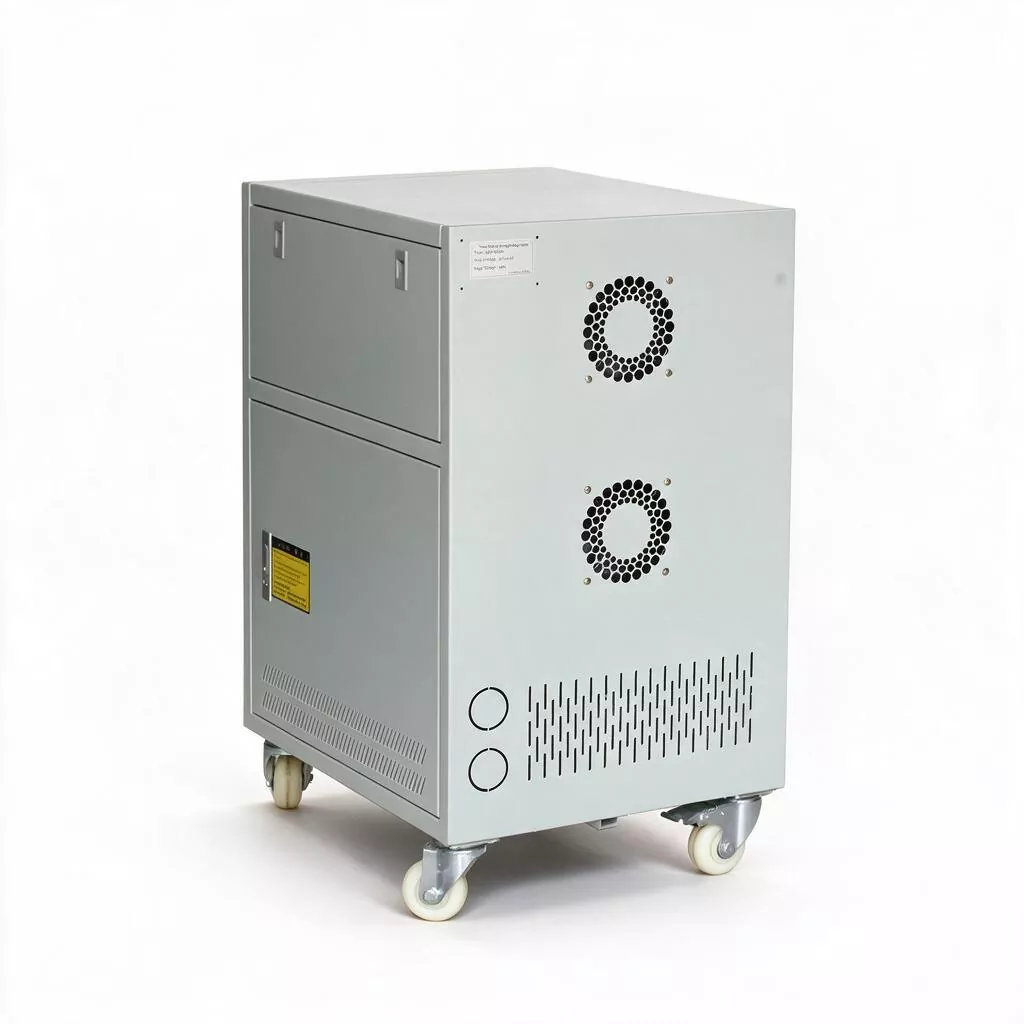

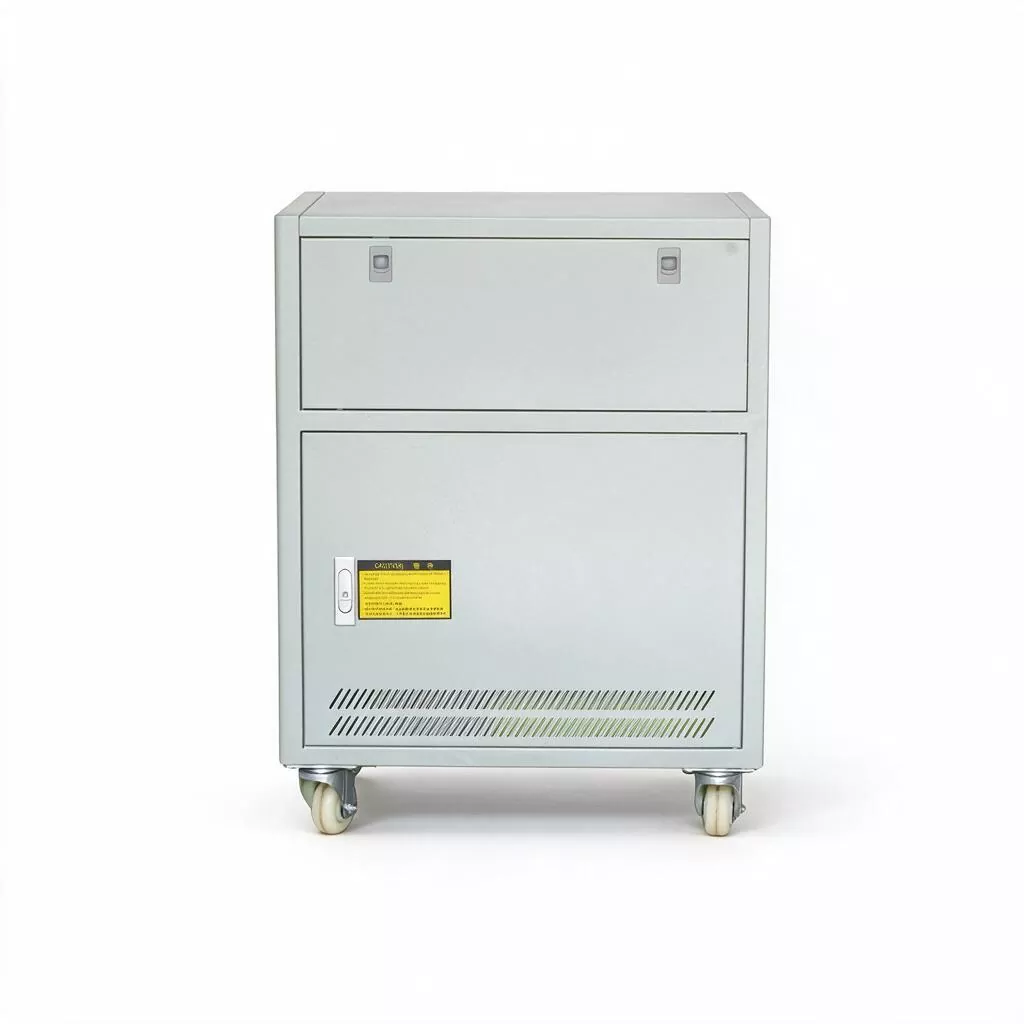

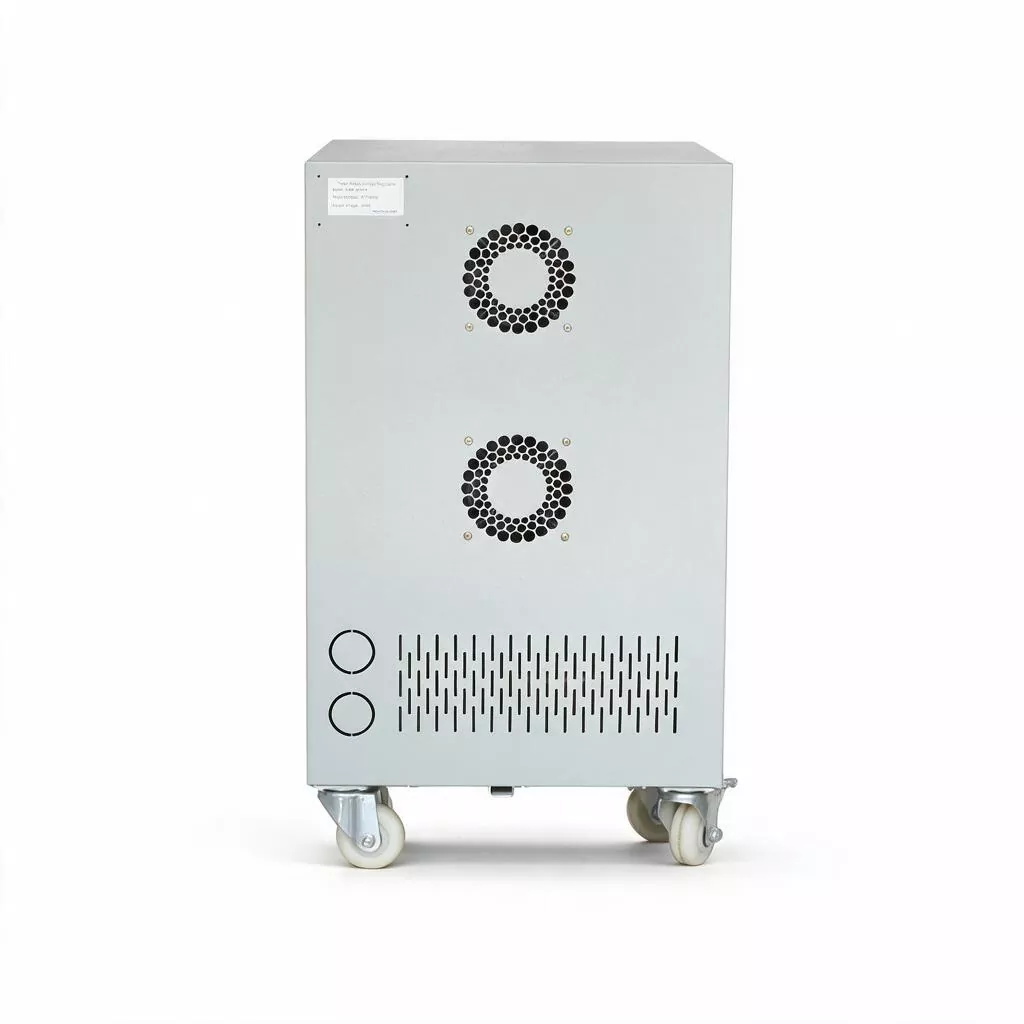

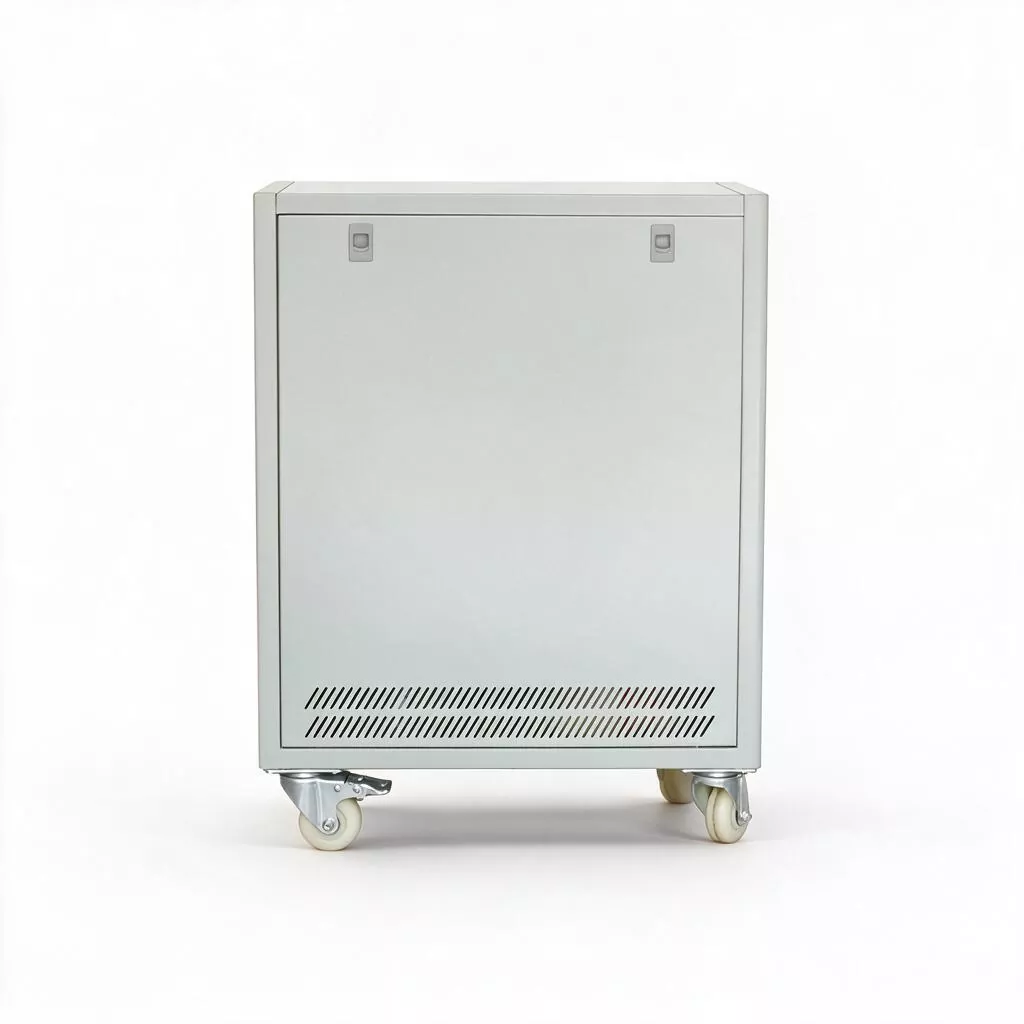

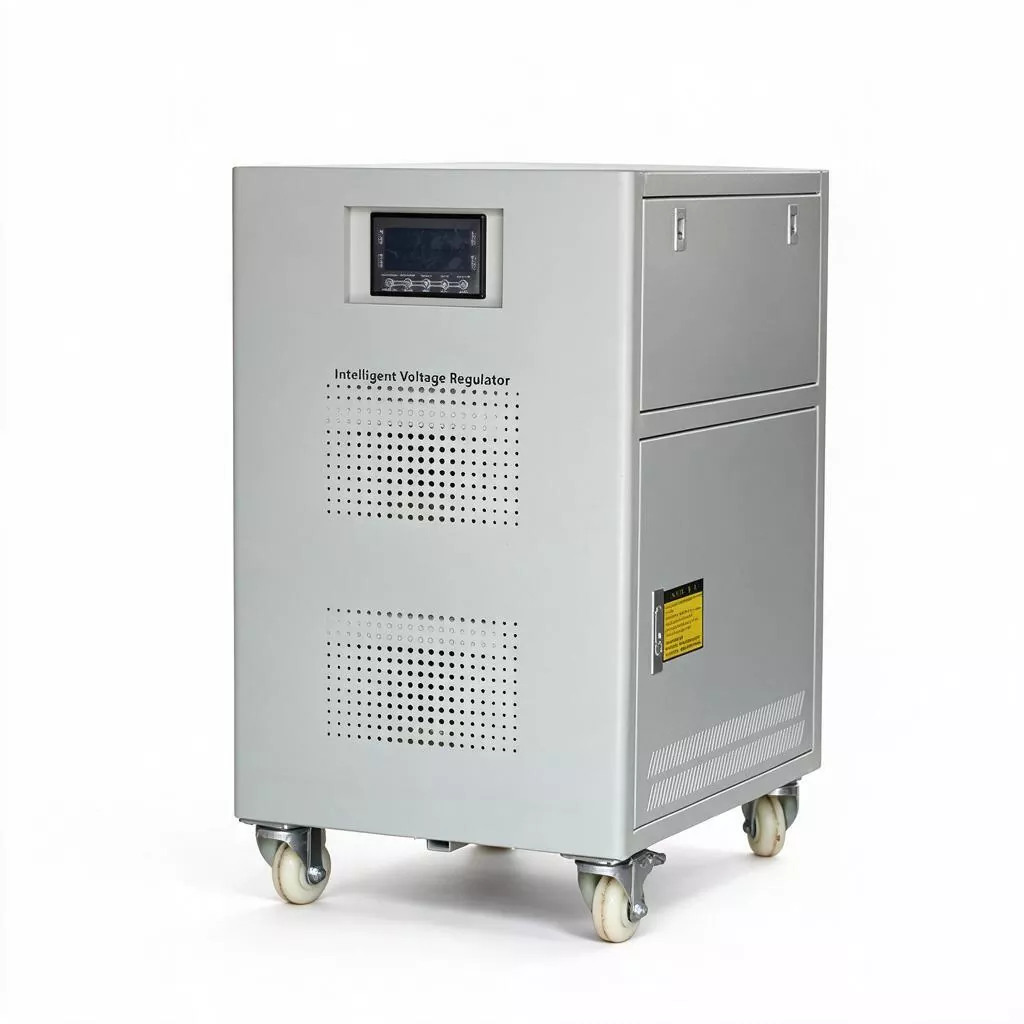

AVR เซอร์โวมอเตอร์ 3 เฟส 100kVA

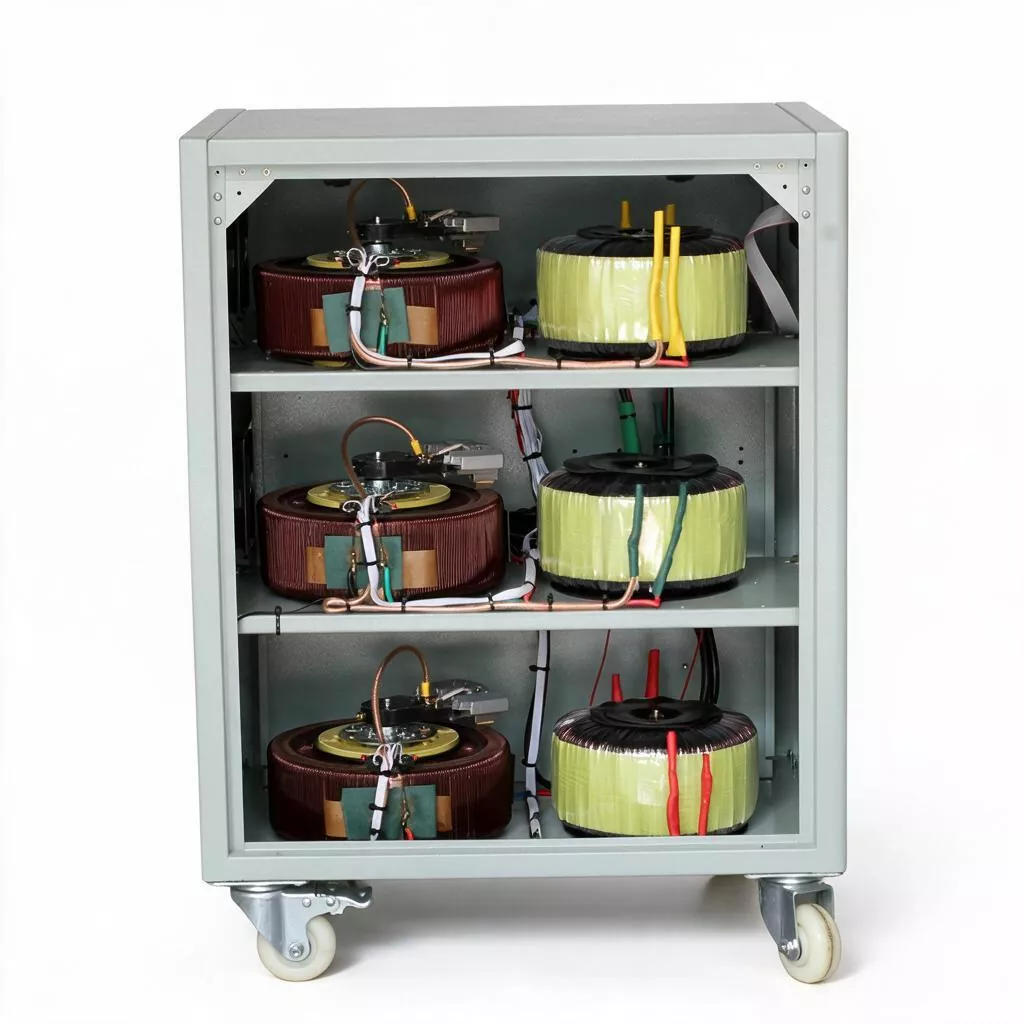

AVR เซอร์โวมอเตอร์ 3 เฟส 100KVA ติดตั้งภายในด้วยคอยล์ควบคุมแรงดันไฟฟ้าชนิดคอลัมน์ที่กว้างขึ้นและส่วนประกอบแปรงคาร์บอนขนาดใหญ่พิเศษ การออกแบบระบบสำรองทางแม่เหล็กไฟฟ้าช่วยให้สามารถรับมือกับเหตุการณ์ "ความผันผวนของพลังงาน" ที่รุนแรง ซึ่งโครงข่ายไฟฟ้าต้นทางลดลงถึง 60% ของแรงดันไฟฟ้าที่กำหนดชั่วคราวได้อย่างง่ายดาย: เมื่อได้รับแรงดันไฟฟ้ากลับคืน ตัวทำให้คงตัวสามารถตอบสนองได้อย่างรวดเร็วและทำให้เอาต์พุตมีความเสถียรภายในช่วงที่ยอมรับได้ ป้องกันไม่ให้ตัวแปลงความถี่ดาวน์สตรีมและเซอร์โวไดรฟ์หยุดทำงานเนื่องจากสัญญาณเตือนแรงดันต่ำ

ในเวลาเดียวกัน หม้อแปลงชดเชยขนาดยักษ์มีคุณสมบัติความอิ่มตัวของแม่เหล็กที่ดีเยี่ยม ซึ่งสามารถให้การสนับสนุนแรงกระแทกในปัจจุบันได้อย่างเพียงพอเมื่อมอเตอร์กำลังขนาดใหญ่หลายตัว (กำลังรวมประมาณ 80KW) ถูกสตาร์ทพร้อมกัน ซึ่งแตกต่างจากอุปกรณ์อิเล็กทรอนิกส์ที่มีแนวโน้มที่จะกระตุ้นให้เกิดการล็อกเอาท์กระแสเกินทันทีได้อย่างง่ายดาย

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. กำลังการผลิตระดับศูนย์กระจายสินค้า

พิกัดความจุ 100KVA พิกัดกระแสประมาณ 152A (สามเฟส 380V) สามารถติดตั้งได้โดยตรงในห้องกระจายหลักของโรงงานหรือตู้รับเข้าหลักของอาคาร โดยทำหน้าที่เป็นโหนดควบคุมแรงดันไฟฟ้าแบบรวมศูนย์สำหรับทั้งโรงงาน ทั้งอาคาร หรือพื้นที่สวนสาธารณะ ซึ่งช่วยลดความยุ่งยากในโครงสร้างการกระจายและลดความเสี่ยงในการประสานงานของอุปกรณ์ความจุขนาดเล็กหลายเครื่องที่เชื่อมต่อแบบขนาน

2. ความสามารถในการต่อต้านความผันผวนของพลังงาน

ขึ้นอยู่กับหม้อแปลงความจุขนาดใหญ่พิเศษชนิดเหนี่ยวนำแม่เหล็กไฟฟ้า มีแรงดันไฟฟ้าที่แรงมาก ทนต่อการตกอย่างกะทันหัน เมื่อแรงดันไฟฟ้าอินพุตลดลงเหลือ 60% - 70% ของค่าพิกัด ตัวปรับความเสถียรยังคงสามารถรักษาเอาต์พุตที่เสถียร ต้านทาน "ความผันผวนของพลังงาน" ที่เกิดจากฟ้าผ่า การทำงานของสวิตช์ระดับบน หรือการสลับโหลดขนาดใหญ่ได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงอุปกรณ์ที่มีความละเอียดอ่อนสะดุดเนื่องจากแรงดันไฟฟ้าต่ำเกินไป

3. เสถียรภาพแบบไดนามิกและความร้อน

สำหรับสภาวะการทำงานที่หนักหน่วงซึ่งมีมอเตอร์หลายสิบตัวในโรงงานขนาดใหญ่สตาร์ทพร้อมกัน SBW-100KVA สามารถทนกระแสระยะสั้น (≤5 วินาที) ได้หลายเท่าของกระแสไฟฟ้าที่กำหนดโดยไม่สะดุดหรือบายพาส ช่วยให้มั่นใจได้ถึงการสตาร์ทกลุ่มอุปกรณ์ด้วยตนเองอย่างราบรื่น และบีบอัดเวลาการกู้คืนการผลิตจาก "ระดับชั่วโมง" ถึง "ระดับที่สอง"

4. โครงสร้างทางกลสำหรับงานหนัก

ขนาดตู้ 700×550×1300 มม. น้ำหนักสุทธิ 175 กก. โครงสร้างภายในใช้ขดลวดทองแดงหนาและแกนเหล็กแผ่นซิลิกอนที่มีการซึมผ่านของแม่เหล็กสูง โดยมีระดับฉนวนเกรด A ความแข็งแรงทางกลและระยะขอบทางไฟฟ้าของเครื่องจักรทั้งหมดเพียงพอ และอายุการใช้งานการออกแบบเกิน 15 ปี ไม่จำเป็นต้องเปลี่ยนส่วนประกอบหลักจำนวนมากตลอดวงจรชีวิตทั้งหมด

5. การออกแบบการบำรุงรักษาน้อยที่สุด

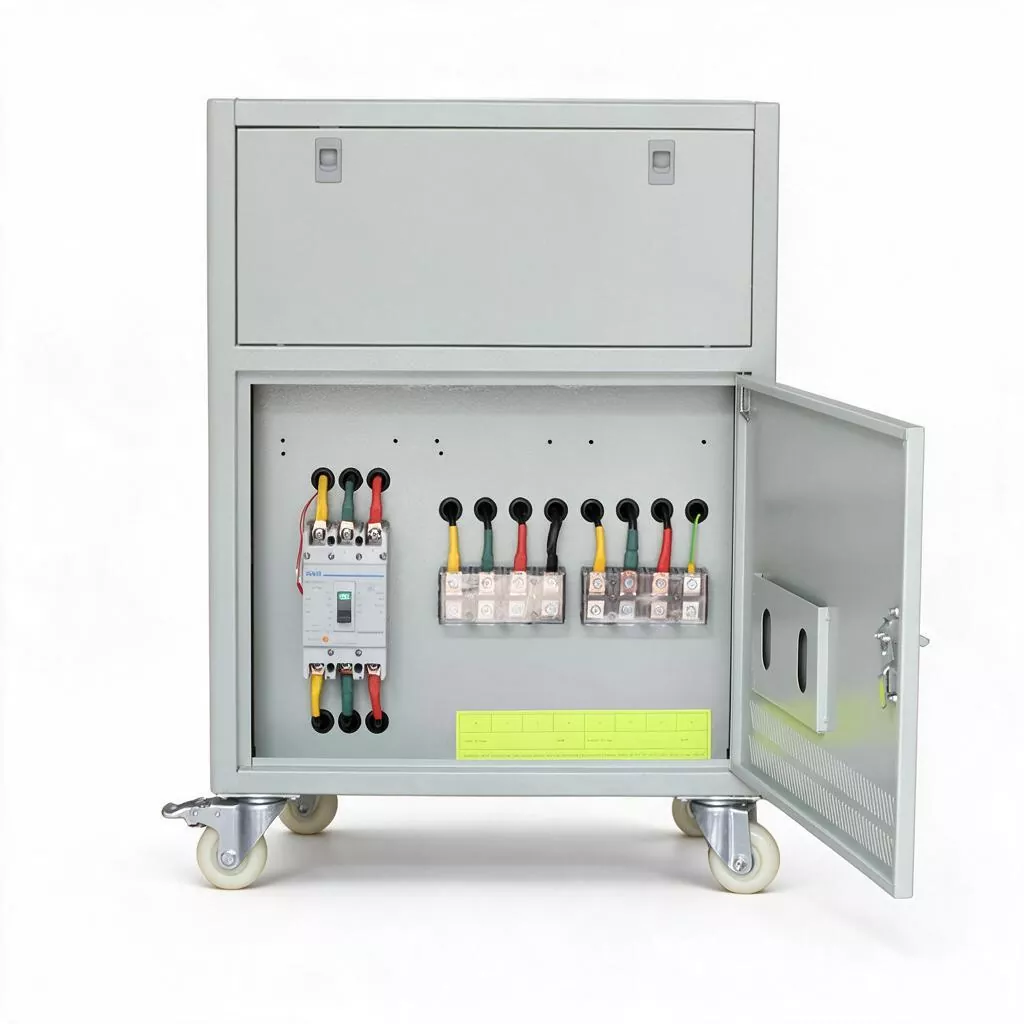

AVR เซอร์โวมอเตอร์ 3 เฟส 100KVA ใช้ส่วนประกอบแปรงคาร์บอนชนิดลิ้นชักขนาดมาตรฐานสากล ช่วยให้ตรวจสอบด้วยสายตาและเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องถอดชิ้นส่วน รูปแบบภายในมีความชัดเจน และขั้วต่อการเชื่อมต่อใช้บัสบาร์ทองแดงมาตรฐานเพื่อการขันแน่นเป็นประจำและการตรวจสอบการวัดอุณหภูมิอินฟราเรด ชิ้นส่วนอะไหล่มีความหลากหลายสูง โดยมีรอบการจัดซื้อสั้นและมีต้นทุนต่ำ

6. การป้องกันหลายระดับและบายพาสซ้ำซ้อน

ผสานรวมกับการป้องกันไฟฟ้าหกชั้น (โอเวอร์โหลด แรงดันไฟเกิน แรงดันไฟตก ไฟฟ้าลัดวงจร ความร้อนสูงเกิน การสูญเสียเฟส) และติดตั้งสวิตช์บายพาสคู่แบบแมนนวล/อัตโนมัติ สวิตช์บายพาสอัตโนมัติสามารถสับเปลี่ยนได้ทันทีในกรณีที่มีความผิดปกติภายในเพื่อให้แน่ใจว่ามีการจ่ายไฟอย่างต่อเนื่องสำหรับโหลด บายพาสแบบแมนนวลสะดวกสำหรับการบำรุงรักษาอุปกรณ์โดยไม่หยุดชะงักการผลิต ตอบสนองความต้องการของการผลิตอย่างต่อเนื่องสำหรับองค์กรขนาดใหญ่

7. อินเทอร์เฟซการตรวจสอบอัจฉริยะ

อินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน (โปรโตคอล Modbus-RTU) และโมดูลการสื่อสารอีเทอร์เน็ตเสริม สามารถอัปโหลดแรงดันไฟฟ้าอินพุต/เอาต์พุต อัตราโหลด อุณหภูมิภายใน เหตุการณ์การแจ้งเตือน และข้อมูลการทำงานอื่นๆ ไปยังระบบคอมพิวเตอร์ส่วนบนแบบเรียลไทม์ ทำให้ได้รับการตรวจสอบจากส่วนกลางและการเตือนข้อผิดพลาดโดยศูนย์ปฏิบัติการและบำรุงรักษา

การใช้งานผลิตภัณฑ์

1. เวิร์กช็อปการผลิตรถยนต์ขนาดใหญ่และโรงงานปั๊มขึ้นรูปในอุตสาหกรรมหนัก: จัดให้มีการรักษาเสถียรภาพแรงดันไฟฟ้าของสายขาเข้าทั้งหมดสำหรับสายปั๊มขนาด 1000T ขึ้นไป กลุ่มหุ่นยนต์เชื่อม และเวิร์กช็อปการพ่นสีขนาดใหญ่ เพื่อให้มั่นใจถึงความสม่ำเสมอในวงจรการปั๊มและคุณภาพการเชื่อม

2. โรงพยาบาลระดับตติยภูมิและอุทยานการแพทย์: ติดตั้งในห้องกระจายหลักของโรงพยาบาล ให้การจัดการแหล่งจ่ายไฟแบบรวมศูนย์สำหรับศูนย์ภาพ (MRI, CT, DSA หลายเครื่อง) เครื่องปรับอากาศบริสุทธิ์ในห้องปฏิบัติการ และอุปกรณ์ฆ่าเชื้อขนาดใหญ่ในห้องจ่ายกลาง ทำให้มั่นใจในความปลอดภัยของผู้ป่วยและความปลอดภัยของทรัพย์สินอุปกรณ์

3. ศูนย์ข้อมูลและฮับการสื่อสารระดับภูมิภาค: ตั้งอยู่ฝั่งสายขาเข้าของห้องคอมพิวเตอร์ IDC ขนาดกลางหรือห้องคอมพิวเตอร์คอนเวอร์เจนซ์การสื่อสารระดับจังหวัด ช่วยลดผลกระทบของความผันผวนของแรงดันไฟฟ้าส่วนหน้าต่ออุปกรณ์จ่ายไฟสวิตชิ่งความถี่สูงและคอมเพรสเซอร์เครื่องปรับอากาศที่มีความแม่นยำ และยืดอายุการใช้งานของชุดแบตเตอรี่ของ UPS

4. อาคารพาณิชย์ขนาดใหญ่และศูนย์แสดงสินค้า: ให้เสถียรภาพแรงดันไฟฟ้าเต็มรูปแบบสำหรับพลังงานแสงสว่าง เครื่องปรับอากาศส่วนกลาง ระบบบันไดเลื่อนในโรงแรมระดับ 5 ดาว ศูนย์การค้าขนาดใหญ่ และศูนย์แสดงสินค้านานาชาติ หลีกเลี่ยงการร้องเรียนจากลูกค้าและการสูญเสียการปฏิบัติงานเนื่องจากความผันผวนของแรงดันไฟฟ้า

5. การประปาและการบำบัดน้ำเสียของเทศบาล: ติดตั้งที่ปลายสายขาเข้าของห้องปั๊มจ่ายน้ำในเมืองและห้องพัดลมเติมอากาศในโรงบำบัดน้ำเสียขนาดใหญ่ เพื่อให้มั่นใจว่าการดำเนินงานโครงสร้างพื้นฐานที่สำคัญสำหรับบริการสาธารณะจะดำเนินต่อไปอย่างต่อเนื่องและต่อเนื่องในช่วงที่ระบบส่งไฟฟ้าผันผวนในฤดูฝน

6. ห้องเย็นขนาดใหญ่และการแปรรูปอาหาร: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าสำหรับกลุ่มคอมเพรสเซอร์ทำความเย็นแอมโมเนีย พัดลมอุโมงค์แช่แข็งอย่างรวดเร็ว และระบบจ่ายไฟของสายการบรรจุอัตโนมัติ ป้องกันไม่ให้แรงดันไฟฟ้าผิดปกติทำให้อุณหภูมิในห้องเย็นเคลื่อนตัวและส่งผลให้เกิดการสูญเสียครั้งใหญ่

เหตุใดจึงเลือกเซอร์โวมอเตอร์ AVR 3 เฟสนี้

1. AVR เซอร์โวมอเตอร์ 3 เฟส 100KVA ใช้ขดลวดทองแดงทั้งหมดและระบบฉนวนระดับ A คุณภาพสูง การใช้ทองแดงและเหล็กจริงนั้นเกินกว่าระดับเฉลี่ยของอุตสาหกรรมอย่างมาก ทำให้มั่นใจได้ว่าฮิสเทรีซิสต่ำมากและการสูญเสียกระแสไหลวน (ประสิทธิภาพ ≥ 96%) ภายใต้สภาวะโหลดเต็ม ส่วนประกอบที่มีช่องโหว่เพียงชนิดเดียวคือแปรงคาร์บอน ใช้วัสดุทองแดง-กราไฟท์ขนาดมาตรฐานสากล โดยมีวงจรการเปลี่ยนทดแทนนานถึง 3-5 ปี และชิ้นส่วนอะไหล่มีความหลากหลายสูง โดยมีต้นทุนการเปลี่ยนเพียงครั้งเดียวที่ต่ำมาก

2. การออกแบบโดยรวมสงวนระยะขอบทางไฟฟ้าและทางกลที่เพียงพอ ช่วยขจัดปัญหาความล้มเหลว "แบบนับถอยหลัง" ที่อุปกรณ์อิเล็กทรอนิกส์กำลังต้องเผชิญ เช่น ตัวเก็บประจุด้วยไฟฟ้าที่แห้ง และโมดูล IGBT ที่เสื่อมสภาพในระหว่างอายุการใช้งาน สำหรับฝ่ายการเงิน นี่คือสินทรัพย์ถาวรที่สามารถคิดค่าเสื่อมราคาได้นานกว่า 15 ปี โดยมีต้นทุนค่าตัดจำหน่ายต่อปีที่มีการแข่งขันสูง

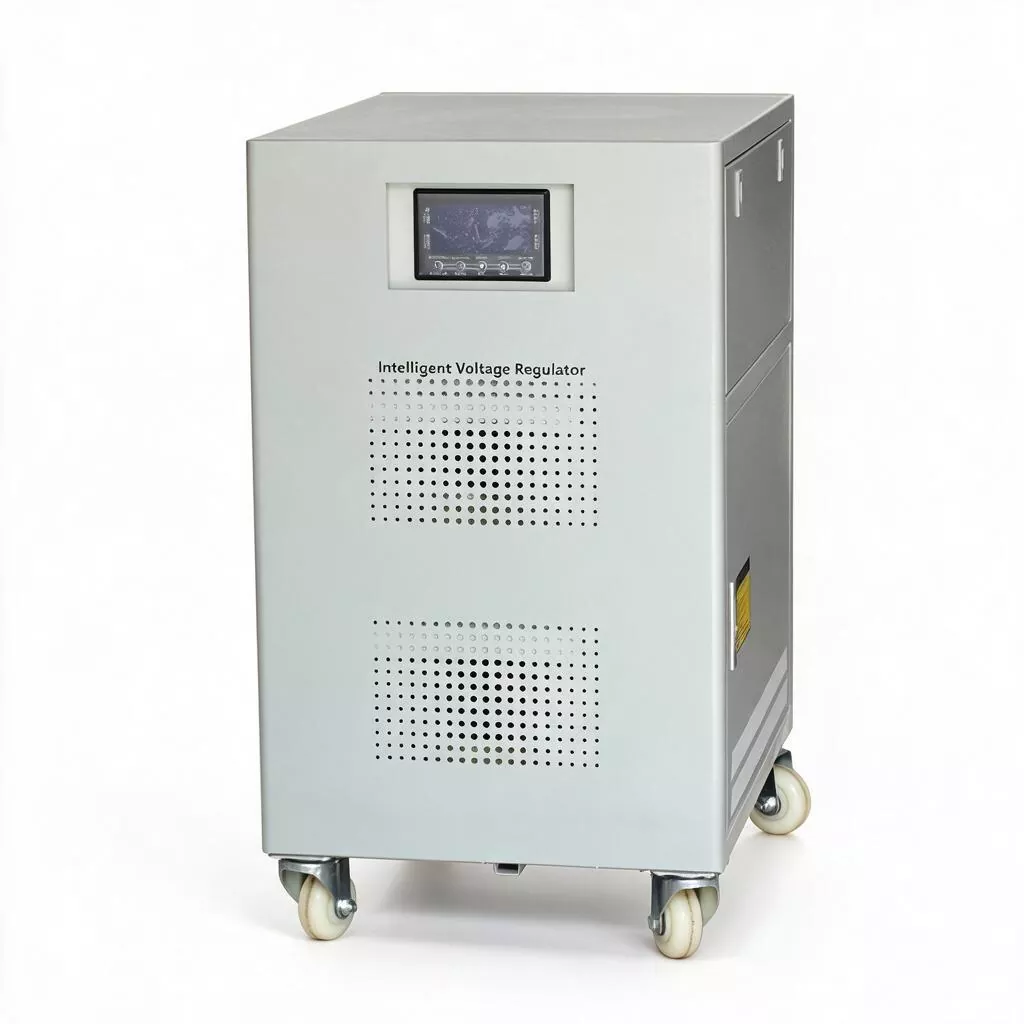

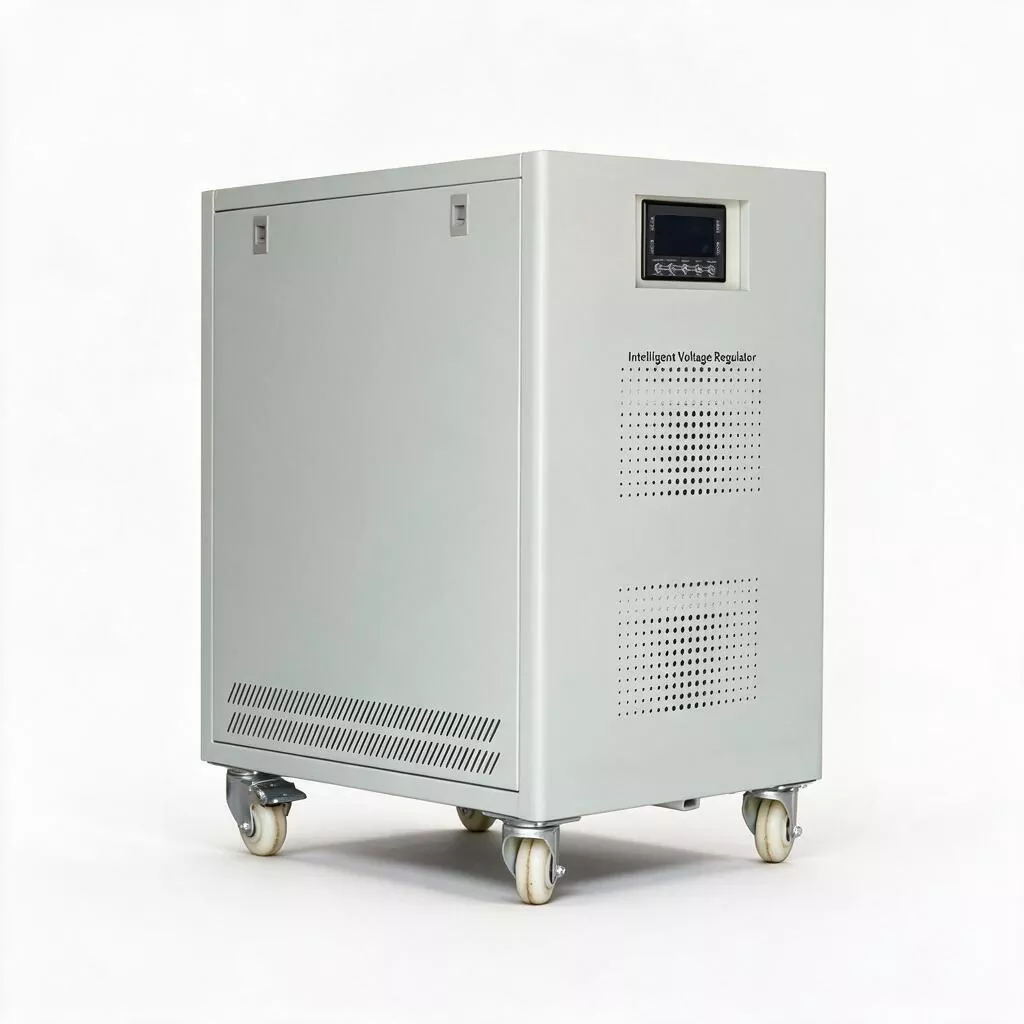

3. การออกแบบโครงสร้างของรุ่น 100KVA คำนึงถึงความต้องการในทางปฏิบัติของผู้ใช้ขนาดใหญ่อย่างเต็มที่: ใช้ประตูบำรุงรักษาที่เปิดด้านข้างและโครงแปรงคาร์บอนแบบลิ้นชัก พร้อมการตรวจสอบและเปลี่ยนแปรงคาร์บอนเสร็จสิ้นภายใน 20 นาที โดยไม่ต้องถอดวงจรหลักของสายขาเข้า ติดตั้งมิเตอร์ดิจิตอล LED หน้าจอขนาดใหญ่และตัวบ่งชี้รหัสข้อผิดพลาด ช่วยให้ช่างไฟฟ้าระดับแนวหน้าสามารถระบุปัญหาได้อย่างรวดเร็ว อินเทอร์เฟซการสื่อสาร RS485 ที่สงวนไว้รองรับการเชื่อมต่อกับ DCS หรือระบบตรวจสอบพลังงาน ทำให้สามารถวัดระยะไกล การส่งสัญญาณระยะไกล และการควบคุมระยะไกล

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. กระแสไฟที่กำหนดของโคลง 100KVA คือเท่าไร? ข้อกำหนดสำหรับสายเคเบิลขาเข้าส่วนหน้ามีอะไรบ้าง

กระแสไฟที่กำหนดของโคลงสามเฟส 380V อยู่ที่ประมาณ 152A เมื่อพิจารณาถึงการสูญเสียประสิทธิภาพของตัวกันโคลง (ประมาณ 4%) และอาจเกิดการโอเวอร์โหลดในระยะสั้น แนะนำให้ใช้เซอร์โวมอเตอร์ AVR ขนาด 100KVA แบบ 3 เฟส เพื่อกำหนดค่าเซอร์กิตเบรกเกอร์แบบแม่พิมพ์ (MCCB) ที่มีความจุไม่ต่ำกว่า 200A ที่ส่วนหน้า ขอแนะนำให้ใช้สายเคเบิลขาเข้า YJV 3×70 มม.² + 2×35 มม.² หรือข้อกำหนดที่สูงกว่า (แกนทองแดง) และการเลือกเฉพาะควรได้รับการตรวจสอบตามระยะการวางจริง (≤50 เมตร) เพื่อคำนวณแรงดันไฟฟ้าตก เรามีเอกสารคำนวณการเลือกสายเคเบิลให้คุณฟรี

2. อุปกรณ์นี้จับคู่กับหม้อแปลงส่วนหน้า (เช่น 1250KVA) ได้อย่างไร?

SBW-100KVA เหมาะสำหรับหม้อแปลงไฟฟ้าสาขาป้อนหลักด้านข้างแรงดันต่ำที่มีความจุตั้งแต่ 500KVA ถึง 1600KVA โดยทำหน้าที่เป็น "ชั้นแยกเสถียรภาพ" ที่แทรกอยู่ระหว่างหม้อแปลงและโหลดของเวิร์คช็อป ขอแนะนำให้ติดตั้งเซอร์กิตเบรกเกอร์แบบแยกและตัวป้องกันฟ้าผ่าที่ส่วนหน้าของโคลง และกำหนดค่าตู้กระจายสินค้าสำหรับโซนกระบวนการต่างๆ ที่ด้านหลังตามกระบวนการต่างๆ ในเวิร์กช็อปเพื่อให้ได้การป้องกันตามระดับ

3. ความสามารถ "ป้องกันการสั่นสะเทือน" เฉพาะระดับใด?

เมื่อแรงดันไฟฟ้าอินพุตลดลงถึง 60% ของค่าที่กำหนดภายใน 100 มิลลิวินาที (เช่น 228V) แรงดันเอาต์พุตของ SBW-100KVA จะยังคงรักษาไว้ภายใน ±3% (เช่น 369V - 392V) นี่เป็นสิ่งสำคัญสำหรับตัวแปลงความถี่ส่วนท้ายและคอนแทคเตอร์เพื่อรักษาการมีส่วนร่วม เพื่อให้เกิดการหยดลึกในระยะเวลานานขึ้น จำเป็นต้องรวม ATS ส่วนหน้าและระบบเครื่องกำเนิดไฟฟ้าเข้าด้วยกันเพื่อการตอบสนองที่ประสานกัน เราสามารถจัดหาโซลูชันความต่อเนื่องของแหล่งจ่ายไฟโดยรวมได้

4. รอบการยกเครื่องหลักและค่าใช้จ่ายในการเปลี่ยนอะไหล่หลักเป็นอย่างไร?

ขอแนะนำให้ดำเนินการบำรุงรักษาที่ครอบคลุมทุกๆ 5 ปี (รวมถึงการเปลี่ยนแปรงคาร์บอน การหล่อลื่นตลับลูกปืน การขันขั้วต่อให้แน่น และการทดสอบฉนวน) ชุดแปรงคาร์บอนเป็นวัสดุสิ้นเปลืองทั่วไปเพียงอย่างเดียว และค่าใช้จ่ายในการเปลี่ยนแบทช์ยังต่ำกว่าต้นทุนในการเปลี่ยนแผงจ่ายไฟทั้งหมดของโคลงอิเล็กทรอนิกส์มาก อายุการใช้งานการออกแบบโดยรวมของเครื่องคือ > 15 ปี และหม้อแปลงหลักสามารถทำงานได้นานกว่า 20 ปี

5. ฟังก์ชั่นดูอัลบายพาสช่วยให้มั่นใจในการผลิตอย่างต่อเนื่องในการทำงานจริงได้อย่างไร

แผงอุปกรณ์มีสวิตช์เลือก "ความเสถียร/บายพาส" เมื่อจำเป็นต้องบำรุงรักษา ให้สวิตช์ไปที่ตำแหน่ง "บายพาส" (ในเวลานี้ คอนแทคเตอร์ภายในจะเชื่อมต่อโหลดเข้ากับแหล่งจ่ายไฟหลักโดยตรง) สามารถปิดตัวโคลงได้อย่างปลอดภัยสำหรับการบำรุงรักษา และแหล่งจ่ายไฟของโหลดจะไม่ถูกรบกวน หลังจากการบำรุงรักษาเสร็จสิ้น ให้สลับกลับไปที่โหมด "ความเสถียร" กระบวนการทั้งหมดรองรับการดำเนินการผลิตอย่างต่อเนื่อง แต่ต้องดำเนินการโดยช่างไฟฟ้าที่ผ่านการรับรอง

6. มีข้อกำหนดพิเศษสำหรับพื้นที่ติดตั้งสำหรับน้ำหนัก 175 กก. หรือไม่?

อุปกรณ์มีฐานรับน้ำหนักและรูยึดการติดตั้งสี่รู สำหรับพื้นซีเมนต์ทั่วไปสามารถวางและติดตั้งได้โดยตรง สำหรับพื้นหรือแผ่นพื้นป้องกันไฟฟ้าสถิตเหนือศีรษะ แนะนำให้ติดตั้งฐานรับน้ำหนักเหล็กขนาด 10# ที่ด้านล่างของอุปกรณ์เพื่อกระจายน้ำหนักไปยังคานและเสาโครงสร้าง แบบร่างการติดตั้งของเราจะระบุข้อกำหนดในการรับน้ำหนักและขนาดคงที่อย่างชัดเจน
