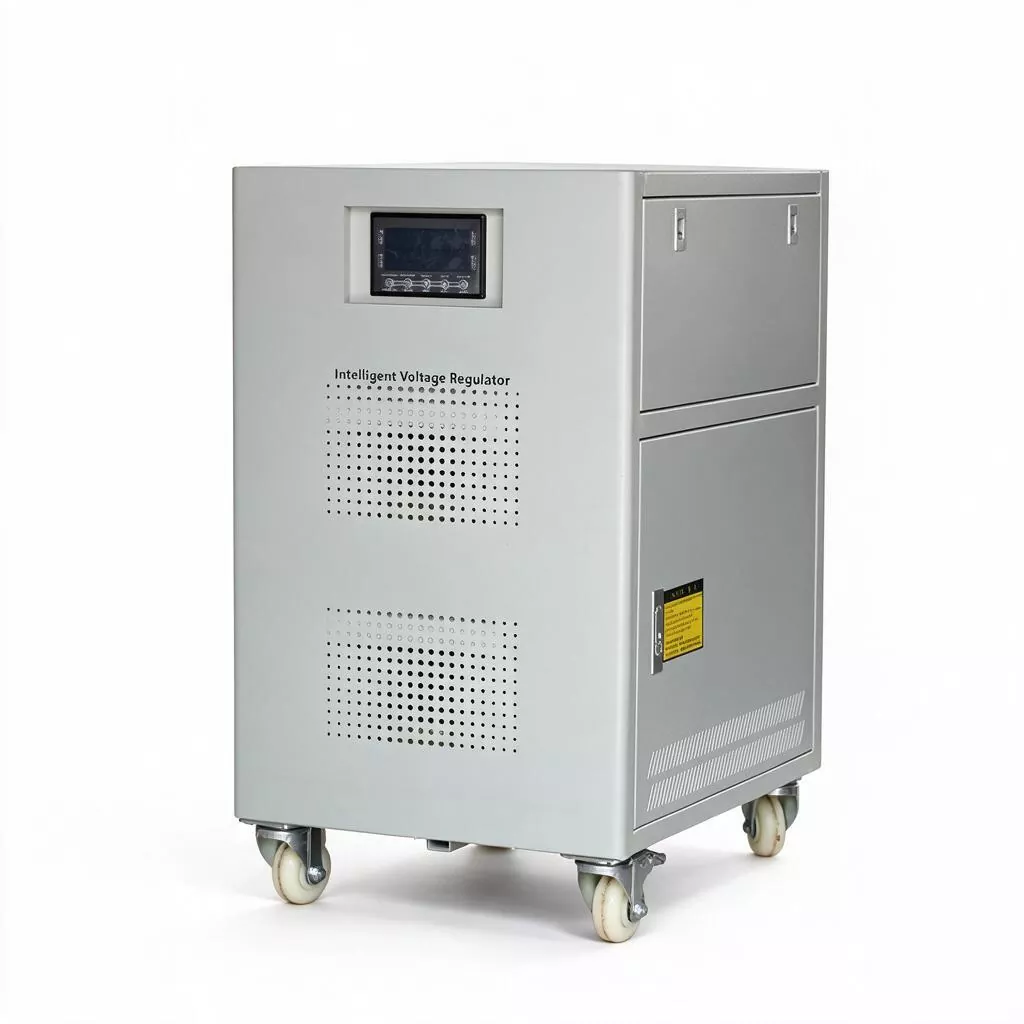

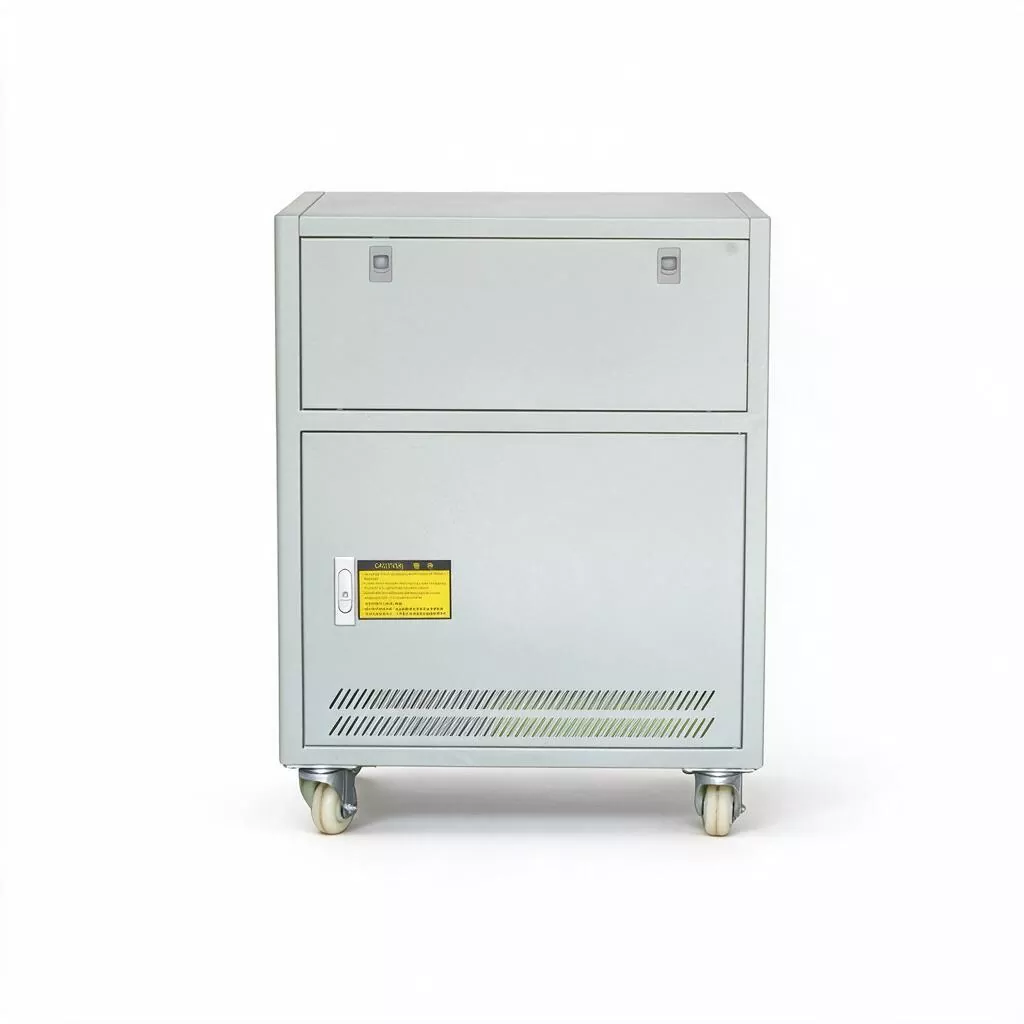

AVR เซอร์โวมอเตอร์ 3 เฟส 20kVA

การแข่งขันในการผลิตสมัยใหม่ส่วนใหญ่เป็นการแข่งขันด้านประสิทธิภาพอุปกรณ์โดยรวม (OEE) ในบรรดาปัจจัยหลายประการที่มีอิทธิพลต่อ OEE คุณภาพไฟฟ้ามักถูกมองข้าม แต่ก็มักจะเป็นสาเหตุหลักที่อยู่เบื้องหลังการหยุดทำงานโดยไม่ได้วางแผน

แรงดันไฟฟ้าตกอาจรบกวนโปรแกรมควบคุม PLC และกระตุ้นให้ปิดระบบแจ้งเตือนในเซอร์โวไดรฟ์ ไฟฟ้าแรงสูงอย่างต่อเนื่องช่วยเร่งอายุของฉนวนมอเตอร์และลดอายุการใช้งานของตัวเก็บประจุ VFD DC-bus; และความไม่สมดุลของไฟสามเฟสทำให้เกิดแรงบิดของมอเตอร์กระเพื่อม ส่งผลให้ความแม่นยำในการตัดเฉือนลดลง

เมื่อเปรียบเทียบกับรุ่นเริ่มต้น 10KVA หรือรุ่นกลาง 15KVA แล้ว AVR เซอร์โวมอเตอร์ 3 เฟส 20KVA ไม่เพียงแต่รองรับกระแสกระชากสูง (โดยทั่วไปคือ 5-7 เท่าของกระแสที่กำหนด) ที่เกี่ยวข้องกับการสตาร์ทโหลดอุปนัย เช่น มอเตอร์และคอมเพรสเซอร์ แต่ยังต้องขอบคุณการควบคุมสามเฟสที่เป็นอิสระ ทำให้คืนสมดุลแรงดันไฟฟ้าข้ามเฟสได้อย่างรวดเร็วในระหว่างที่โหลดเฟสเดียวมีความผันผวนอย่างกะทันหัน ทำให้มั่นใจได้ว่าสายการผลิตทั้งหมดจะไม่ถูกรบกวน

พารามิเตอร์ผลิตภัณฑ์

มีข้อดีเหนือผลิตภัณฑ์อื่นอย่างไร?

ในแง่ของความเข้ากันได้ของระบบ ความจุ 20KVA สอดคล้องกับกระแสไฟพิกัดประมาณ 30A (3 เฟส 380V) ทำให้เข้ากันได้อย่างลงตัวกับเซอร์กิตเบรกเกอร์และคอนแทคเตอร์ขนาด 40A (หรือต่ำกว่า) ส่วนใหญ่ในตลาด ซึ่งช่วยลดความจำเป็นในการอัพเกรดตู้จ่ายไฟที่มีราคาแพง

นอกจากนี้ เซอร์โวมอเตอร์ AVR แบบ 3 เฟส 20KVA ยังมีขนาด (500×380×670 มม.) และน้ำหนัก (82 กก.) เหมือนกันทุกประการกับรุ่น 10KVA และ 15KVA ข้อกำหนดด้านพื้นที่ใช้งานและน้ำหนักโครงสร้างที่สม่ำเสมอนี้ช่วยให้ลูกค้าสามารถอัพเกรดเป็นความจุที่สูงขึ้นโดยไม่ต้องเปลี่ยนรูปแบบที่มีอยู่ ขณะเดียวกันก็รักษากำลังไฟฟ้าที่เพียงพอเพื่อรองรับการเพิ่มเครื่องจักรอีกหนึ่งหรือสองเครื่องในอนาคต

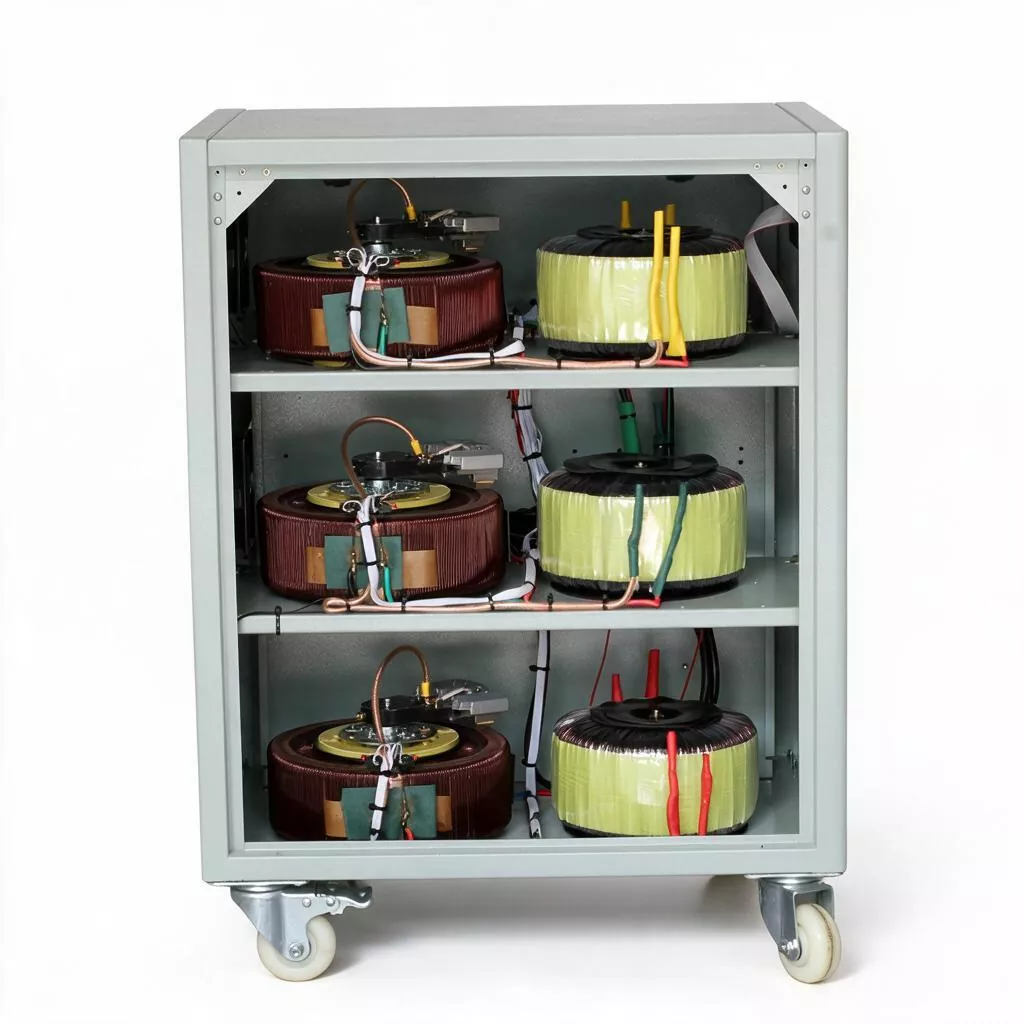

AVR เซอร์โวมอเตอร์ 3 เฟส 20KVA สืบทอดข้อดีโดยธรรมชาติของโครงสร้างเซอร์โวมอเตอร์: ทนทานต่อแรงกระแทกสูง ปราศจากความเสี่ยงที่เกี่ยวข้องกับระบบอิเล็กทรอนิกส์กำลังที่เปราะบาง และการเปลี่ยนแปรงถ่านที่ต้นทุนต่ำและง่ายดาย รุ่นนี้มาพร้อมกับพัดลมควบคุมอุณหภูมิอัจฉริยะและระบบป้องกันหลายชั้น ได้รับการออกแบบมาเพื่อสภาพแวดล้อมการผลิตแบบสามกะต่อเนื่องตลอด 24 ชั่วโมง ทำให้เหมาะอย่างยิ่งสำหรับการปฏิบัติงานในสายการประกอบที่ต้องการความต่อเนื่องของแหล่งจ่ายไฟสูง

คุณสมบัติที่สำคัญ

1. การวางตำแหน่งความจุที่เหมาะสมที่สุด

กำลังไฟพิกัด 20KVA เติมเต็มช่องว่างทางการตลาดระหว่างรุ่น 15KVA และ 30KVA ได้อย่างแม่นยำ สำหรับกลุ่มโหลดที่มีกำลังการผลิตติดตั้งรวมประมาณ 15–18KW หน่วย 20KVA ให้อัตรากำไรขั้นต้นที่สมเหตุสมผล 10%–15% ช่วยให้สามารถรับมือกับไฟกระชากในการสตาร์ทมอเตอร์ได้อย่างง่ายดาย ในขณะเดียวกันก็หลีกเลี่ยงความไร้ประสิทธิภาพของการทำงานในพื้นที่โหลดน้อยเนื่องจากความจุมากเกินไป ทำให้มั่นใจได้ว่าตัวกันโคลงจะทำงานอย่างสม่ำเสมอภายในช่วงประสิทธิภาพสูงสุด (โหลด 60%–80%)

2. สร้างความมั่นใจในความต่อเนื่องของการผลิต

มีความทนทานต่อแรงดันไฟฟ้าขาเข้ากว้าง ±20%; โคลงจะรักษาเอาต์พุตที่เสถียรแม้ว่าแรงดันไฟฟ้าของกริดจะลดลงเหลือ 304V หรือเพิ่มขึ้นถึง 456V ด้วยเวลาตอบสนองที่น้อยกว่าหนึ่งวินาที จะช่วยลดการกะพริบของแรงดันไฟฟ้าในช่วงฤดูฝนฟ้าคะนองและความผันผวนของแรงดันไฟฟ้าที่เกิดจากการสลับอุปกรณ์หนักได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดความเสี่ยงของการหยุดชะงักของแหล่งจ่ายไฟให้เหลือน้อยที่สุด

3. ระเบียบสามเฟสอิสระ

ออกแบบมาสำหรับสถานการณ์โรงงานที่เกี่ยวข้องกับโหลดแบบผสม เช่น ไฟเฟสเดียวและช่องจ่ายไฟควบคู่ไปกับอุปกรณ์ไฟฟ้าสามเฟส โดยใช้เทคโนโลยีการสุ่มตัวอย่างและการควบคุมเฟสอิสระ แม้จะมีความไม่สมดุลของโหลดข้ามเฟสอย่างมีนัยสำคัญ แต่ก็ทำให้แรงดันไฟฟ้าแต่ละเฟสมีความเสถียรภายในช่วงความแม่นยำที่ต้องการ ป้องกันความเสียหายต่อบอร์ดควบคุมที่มีความแม่นยำซึ่งเกิดจากแรงดันไฟฟ้าเกินที่เป็นผลจากการเปลี่ยนจุดที่เป็นกลาง

4. การออกแบบที่มีความทนทานสูง

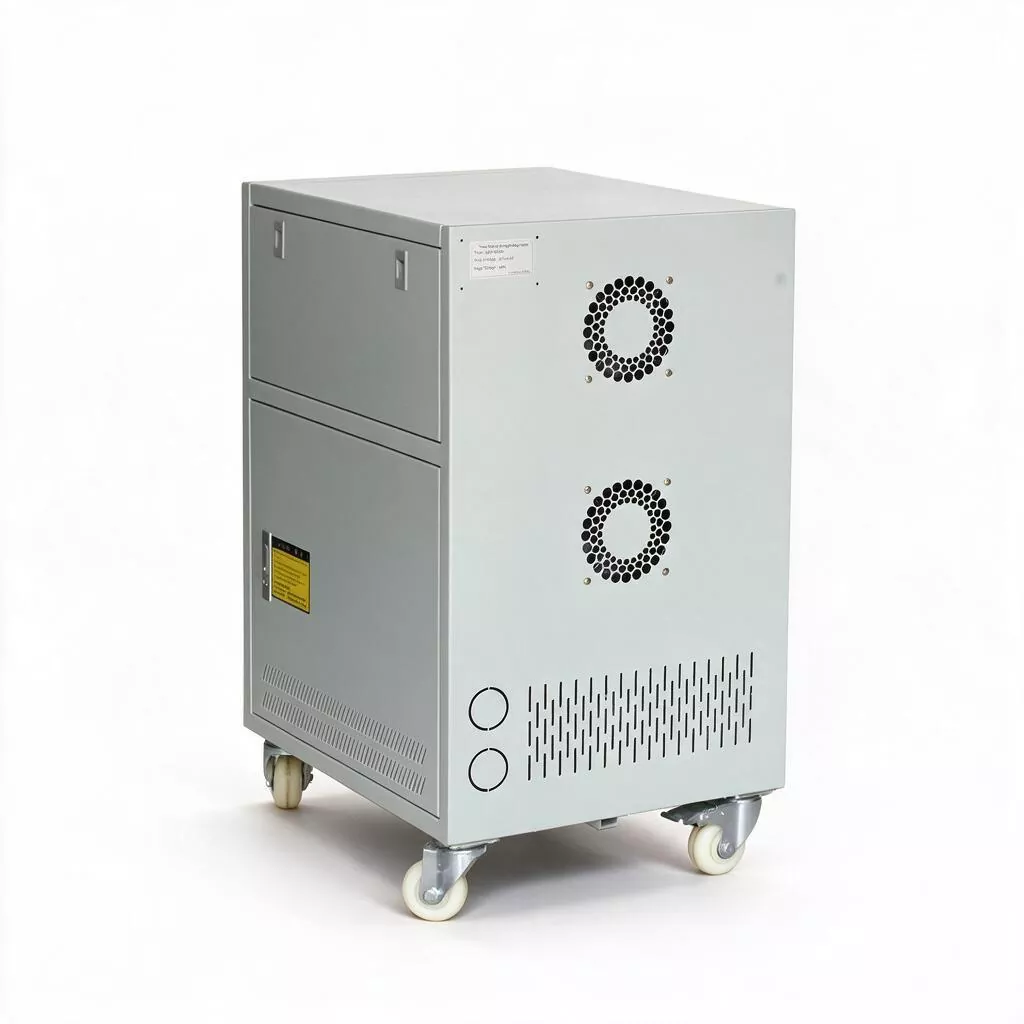

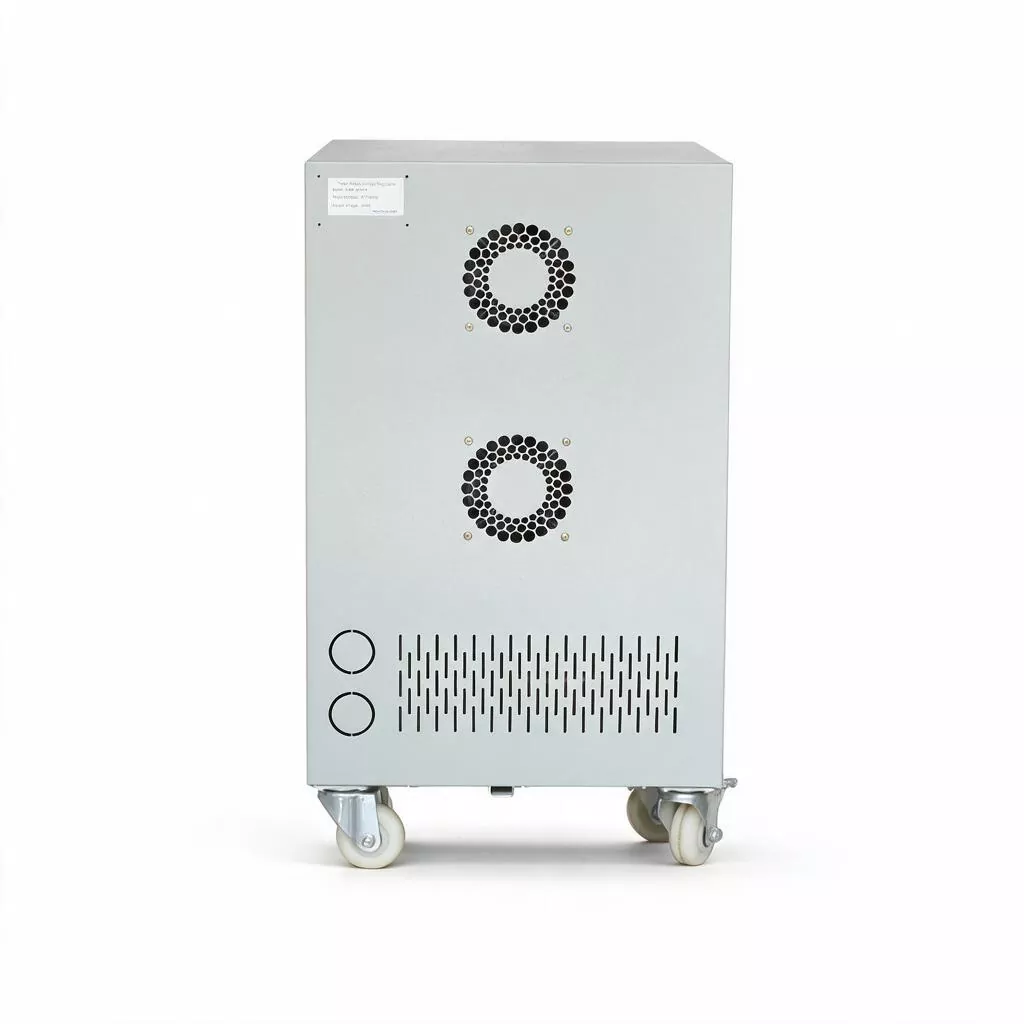

สร้างด้วยวัสดุฉนวนคลาส A เกรดอุตสาหกรรม ทนทานต่อไฟฟ้ากระแสสลับ 2000V/1 นาที โดยไม่มีการสลายตัวของอิเล็กทริก ด้วยอุณหภูมิสุทธิที่เพิ่มขึ้น <60°C และระบบระบายความร้อนด้วยอากาศบังคับอัจฉริยะในตัว ระบบจึงทำงานได้อย่างเสถียรในระยะยาวในอุณหภูมิแวดล้อม -5°C ถึง 40°C และระดับความชื้นต่ำกว่า 90% ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและมีความชื้นสูง เช่น โรงงานฉีดขึ้นรูป โรงหล่อ และห้องจ่ายพลังงานใต้ดิน

5. การบำรุงรักษาแบบโมดูลาร์

แปรงถ่านเป็นเพียงชิ้นส่วนที่สิ้นเปลืองเท่านั้น การเปลี่ยนทดแทนทำได้ง่ายและต้นทุนต่ำ (ไม่จำเป็นต้องถอดแยกชิ้นส่วนทั้งหมด) บอร์ดควบคุมใช้การเชื่อมต่อเทอร์มินัลแบบปลั๊กอิน ช่วยลดเวลาในการแก้ไขปัญหาและซ่อมแซมได้อย่างมาก หน่วยนี้มีอายุการใช้งานที่ออกแบบเกิน 15 ปี ส่งผลให้ต้นทุนรวมในการเป็นเจ้าของในระยะยาวต่ำกว่าต้นทุนของตัวปรับแรงดันไฟฟ้าแบบอิเล็กทรอนิกส์มาก

6. พลักแอนด์เพลย์

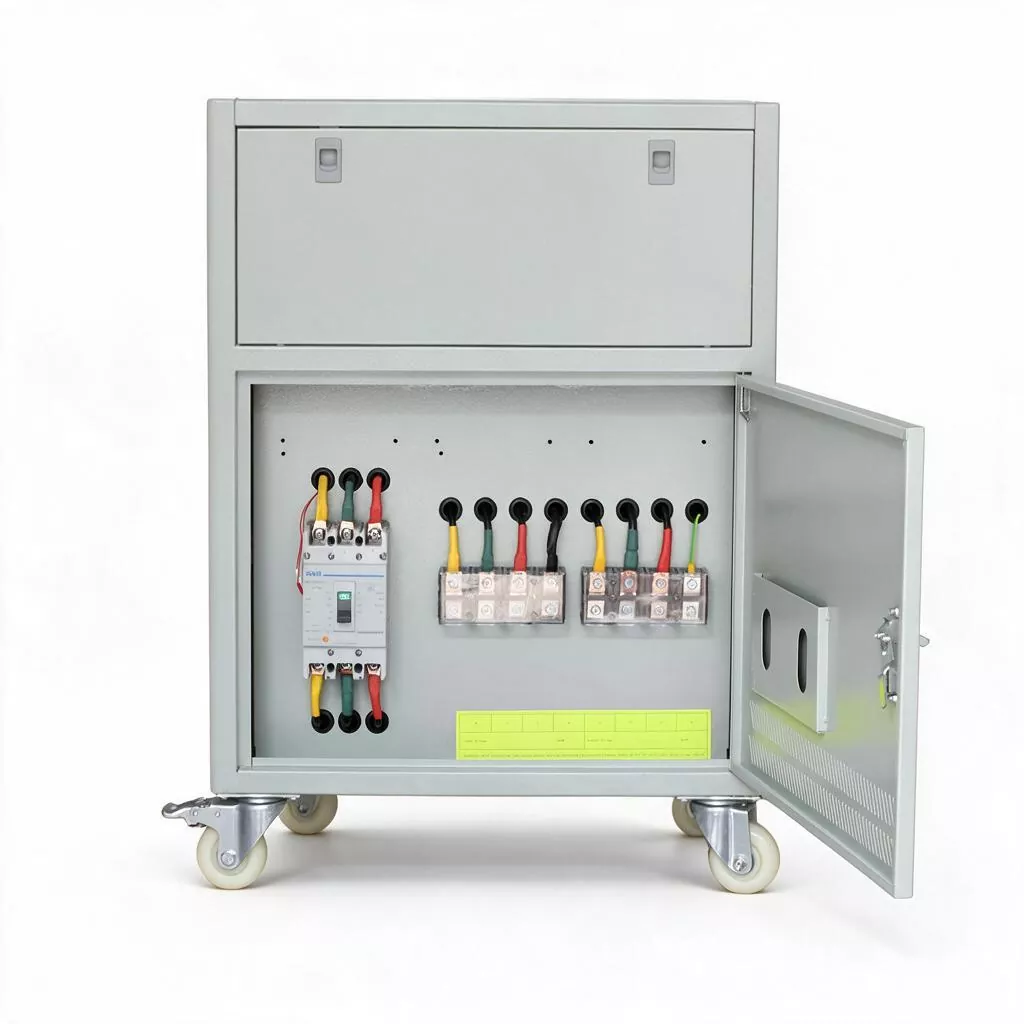

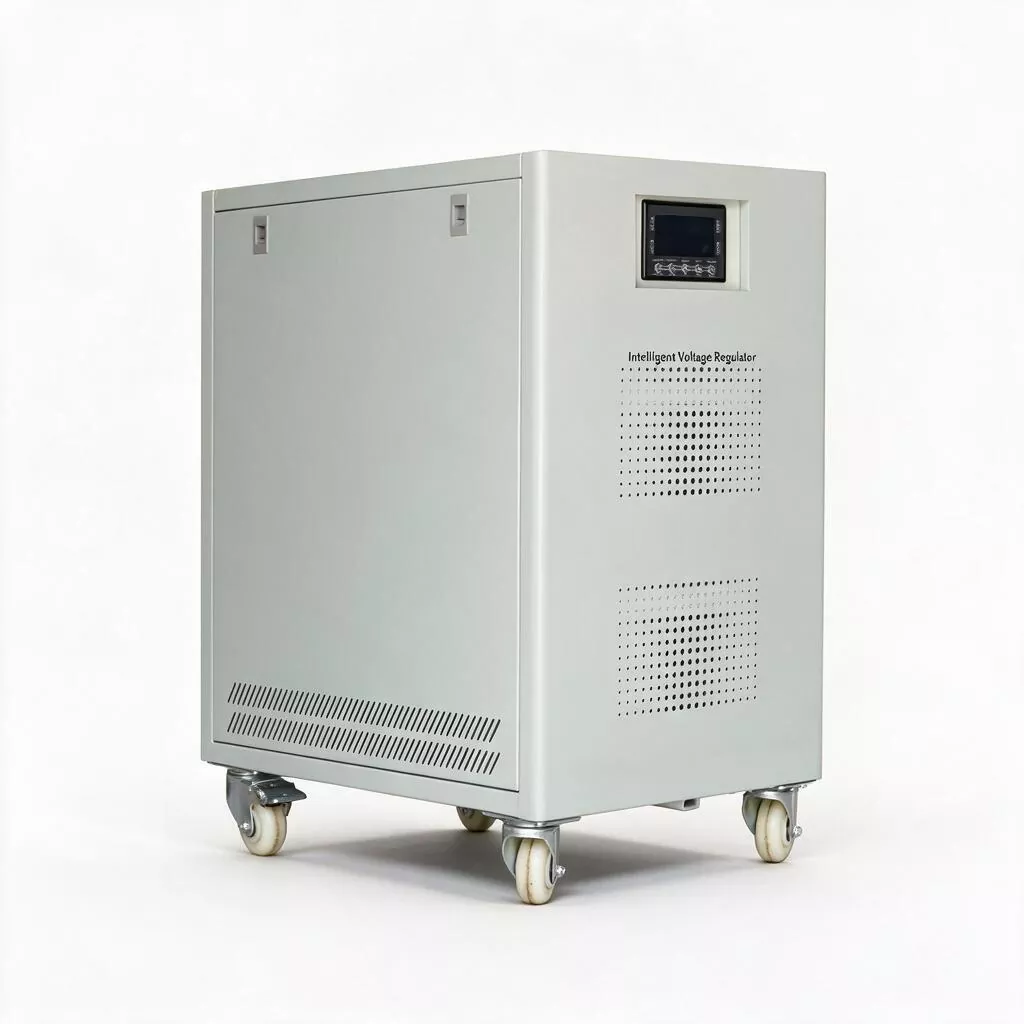

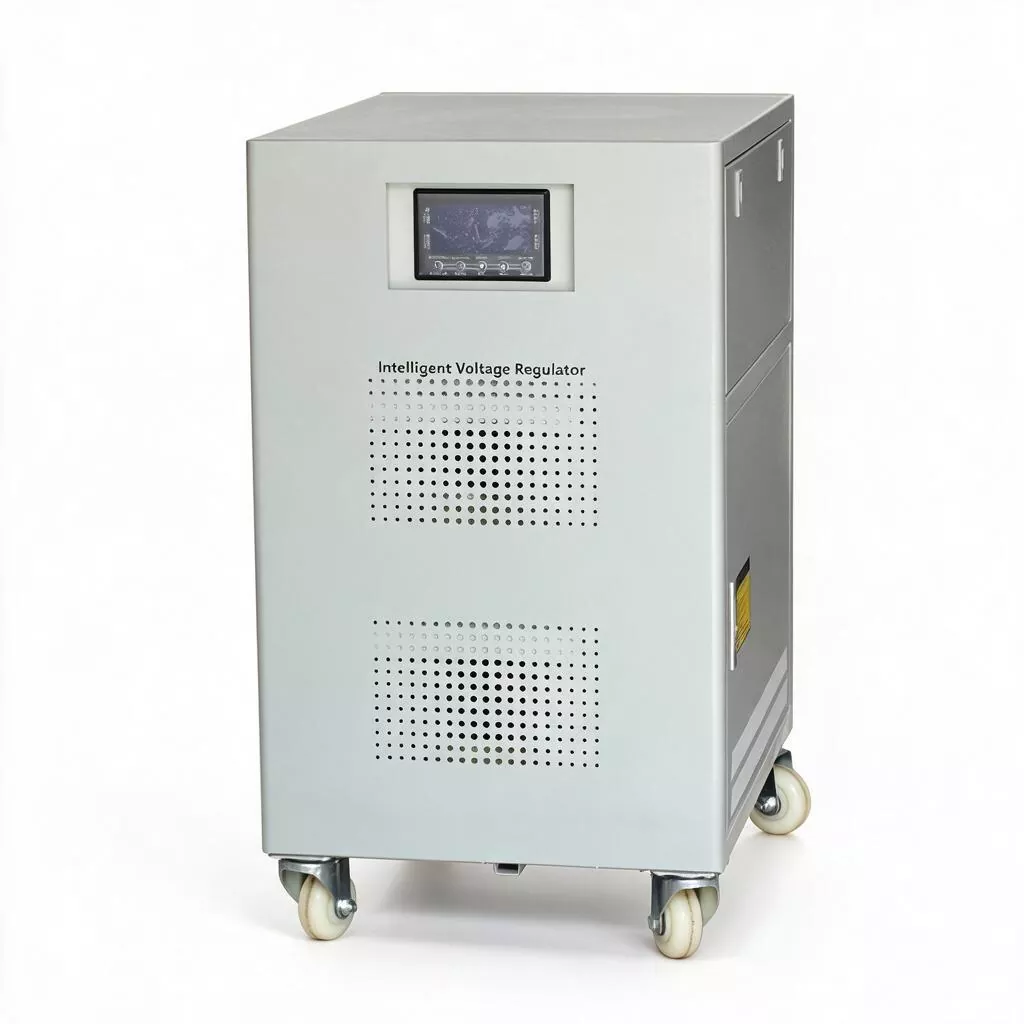

นำเสนอการเดินสายสี่สายสามเฟสมาตรฐาน (A/B/C/N/PE) และรองรับการทำงานความถี่คู่ (50/60Hz) เซอร์โวมอเตอร์ AVR 3 เฟส 20KVA เข้ากันได้กับชุดเครื่องกำเนิดไฟฟ้าดีเซล ระบบ UPS และระยะอินพุตของไดรฟ์ความถี่แปรผัน (VFD) แผงไฟ LED แบบดิจิทัลแสดงแรงดันไฟฟ้าเฟสที่ใช้งานง่าย ช่วยให้การตรวจสอบในสถานที่ทำงานรวดเร็วยิ่งขึ้น

การใช้งานผลิตภัณฑ์

1. สายการผลิตขนาดเล็กและขนาดกลาง: ให้กำลังที่มั่นคงสำหรับเครื่องกลึง CNC เครื่องกัด ศูนย์เครื่องจักรกล สายปั๊มขนาดเล็ก และสายการประกอบอัตโนมัติ ช่วยให้มั่นใจในความแม่นยำในการตัดเฉือนและรักษารอบเวลาการผลิต

2. อุปกรณ์ไฟฟ้าในอาคารขนาดใหญ่: เหมาะสำหรับธนาคารลิฟต์หลัก หน่วยทำความเย็นเครื่องปรับอากาศส่วนกลาง ปั๊มดับเพลิง และระบบระบายอากาศในอาคารสำนักงานสูง ห้างสรรพสินค้า และโรงพยาบาล ป้องกันการกักขังลิฟต์หรือการปิดระบบป้องกันความเย็นที่เกิดจากความผันผวนของแรงดันไฟฟ้า

3. เครื่องจักรบรรจุภัณฑ์และอาหาร: ให้การป้องกันแรงดันไฟฟ้าคงที่สำหรับอุปกรณ์ที่ต้องผ่านรอบการสตาร์ท-ดับบ่อยครั้ง เช่น เครื่องบรรจุแบบหมอน เครื่องบรรจุ เครื่องซีล และเตาอบ ซึ่งจะช่วยยืดอายุการใช้งานของคอนแทคเตอร์และมอเตอร์

4. การประมวลผลด้วยเลเซอร์และโลหะแผ่น: จ่ายพลังงานสะอาดให้กับชุดควบคุม CNC และปั๊มแก๊สเสริมของเครื่องตัดเลเซอร์และพลาสม่า ป้องกันไฟฟ้าแรงสูงพังหรือปัญหาคุณภาพในการตัด

5. ห้องรวมการสื่อสาร: ใช้งานที่ขั้นตอนการป้อนข้อมูลของการจ่ายไฟแบบสวิตชิ่งและเครื่องปรับอากาศที่มีความแม่นยำในห้องรวมระดับภูมิภาคและศูนย์ข้อมูล Edge เพื่อป้องกันเวลาหยุดทำงานของอุปกรณ์สื่อสารที่เกิดจากความผิดปกติของแรงดันไฟฟ้า

6. อุปกรณ์การทดสอบและตรวจสอบ: ให้การอ้างอิงแรงดันไฟฟ้าที่เสถียรสำหรับห้องทดสอบด้านสิ่งแวดล้อม ไดนาโมมิเตอร์ และผู้ทดสอบการชาร์จ/คายประจุกำลังสูงในห้องปฏิบัติการของมหาวิทยาลัยและศูนย์ตรวจสอบคุณภาพ เพื่อให้มั่นใจว่าข้อมูลการทดสอบสามารถทำซ้ำได้

บริการปรับแต่ง

KTAC รองรับบริการ OEM/ODM รวมถึงการปรับแต่งสีภายนอก วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น ตัวกรอง EMI อุปกรณ์ป้องกันฟ้าผ่า และอินเทอร์เฟซการตรวจสอบ RS232/RS485) โปรดติดต่อเราเพื่อขอโซลูชันที่กำหนดเอง

คำถามที่พบบ่อย

1. ฉันจะทราบได้อย่างไรว่าอุปกรณ์ของฉันต้องการ 20kVA แทนที่จะเป็น 15kVA หรือไม่

คำนวณกำลังทั้งหมด (kVA) ของอุปกรณ์ที่ใช้งานพร้อมกันทั้งหมด และพิจารณากระแสไฟกระชากเริ่มต้นของมอเตอร์เดี่ยวที่ใหญ่ที่สุด หากกำลังใช้งานทั้งหมดอยู่ระหว่าง 12kVA ถึง 15kVA—และเกี่ยวข้องกับมอเตอร์ขนาดใหญ่หรืออุปกรณ์ที่สตาร์ทและหยุดบ่อยครั้ง เราขอแนะนำรุ่น 20kVA เพื่อให้แน่ใจว่ามีพื้นที่ด้านบนเพียงพอ หากกำลังไฟฟ้าทั้งหมดยังคงต่ำกว่า 10kVA อย่างสม่ำเสมอ แสดงว่ารุ่น 15kVA ก็เพียงพอแล้ว เราสามารถจัดทำแผ่นงานคำนวณภาระงานให้ฟรี

2. จะมีปัญหาหรือไม่หากตัวปรับแรงดันไฟฟ้าขนาด 20kVA ทำงานที่โหลดต่ำเป็นเวลานานๆ?

ไม่ ซีรีส์ SBW ใช้การควบคุมแรงดันไฟฟ้าของเซอร์โวมอเตอร์ และไม่มีข้อกำหนด "โหลดขั้นต่ำ" ที่พบในตัวควบคุมแรงดันไฟฟ้าแบบอิเล็กทรอนิกส์ แม้จะใช้งานเบาเพียง 20%–30% ประสิทธิภาพก็ยังคงสูงกว่า 90% และการเพิ่มขึ้นของอุณหภูมิที่ลดลงจะช่วยยืดอายุการใช้งานของแปรงถ่านและหม้อแปลงไฟฟ้าได้จริง

3. กฎระเบียบสามเฟสที่เป็นอิสระสามารถแก้ไขปัญหาความไม่สมดุลของสามเฟสได้อย่างสมบูรณ์หรือไม่

ใช่. AVR เซอร์โวมอเตอร์ 3 เฟส 20KVA ทำการสุ่มตัวอย่างแรงดันไฟฟ้าและควบคุมการชดเชยสำหรับแต่ละเฟสแยกกัน ทำให้แรงดันเอาต์พุตของแต่ละเฟสมีความแม่นยำ ±3% อย่างไรก็ตาม โปรดทราบว่าจะควบคุมแรงดันไฟฟ้ามากกว่าการกระจายพลังงานแบบแอคทีฟ หากกระแสโหลดสามเฟสไม่สมดุลอย่างรุนแรง (เช่น ความแตกต่างมากกว่า 50%) เราขอแนะนำให้ปรับการกระจายโหลดให้เหมาะสม

4. ฟังก์ชั่นบายพาสของอุปกรณ์ทำงานอย่างไร?

ในกรณีที่มีการโอเวอร์โหลดภายใน การลัดวงจร ความร้อนสูงเกินไป หรือส่วนประกอบขัดข้อง วงจรควบคุมจะสลับโหลดไปที่วงจรบายพาสหลักโดยอัตโนมัติ ณ จุดนี้ หน่วยนี้ทำหน้าที่เป็นเพียงตัวนำเท่านั้น ในขณะที่ปิดใช้งานการควบคุมแรงดันไฟฟ้า จะมีการจ่ายไฟอย่างต่อเนื่องให้กับอุปกรณ์ดาวน์สตรีม แผงควบคุมจะส่งสัญญาณเตือนทั้งภาพและเสียงเพื่อแจ้งเตือนเจ้าหน้าที่ซ่อมบำรุง

5. ต้องเปลี่ยนแปรงถ่านบ่อยแค่ไหน?

อายุการใช้งานของแปรงถ่านขึ้นอยู่กับความถี่ของความผันผวนของแรงดันไฟฟ้าและขนาดของกระแสโหลด ภายใต้สภาวะการทำงานมาตรฐานที่มีคุณภาพกริดโดยเฉลี่ย อายุการใช้งานปกติจะอยู่ที่ประมาณ 3 ถึง 5 ปี เราแนะนำให้เปลี่ยนใหม่เมื่อสังเกตเห็นความผันผวนของแรงดันไฟฟ้าเอาท์พุตอย่างมีนัยสำคัญ หรือเมื่อแปรงสึกหรอลงเหลือหนึ่งในสามของความยาวเดิม การเปลี่ยนทำได้ง่ายและเสร็จภายใน 15 นาที

6. สามารถต่อเครื่องแบบขนานเพื่อเพิ่มความจุได้หรือไม่?

ไม่แนะนำให้เชื่อมต่อเอาต์พุตของตัวปรับแรงดันไฟฟ้า SBW สองตัวโดยตรงแบบขนาน หากต้องการกำลังขับที่สูงกว่า ขอแนะนำให้เลือกรุ่น SBW-30K, SBW-50K หรือพิกัดที่สูงกว่า หรือติดต่อเราเพื่อขอโซลูชันการรักษาเสถียรภาพแรงดันไฟฟ้าแบบรวมศูนย์ความจุสูงแบบกำหนดเอง
