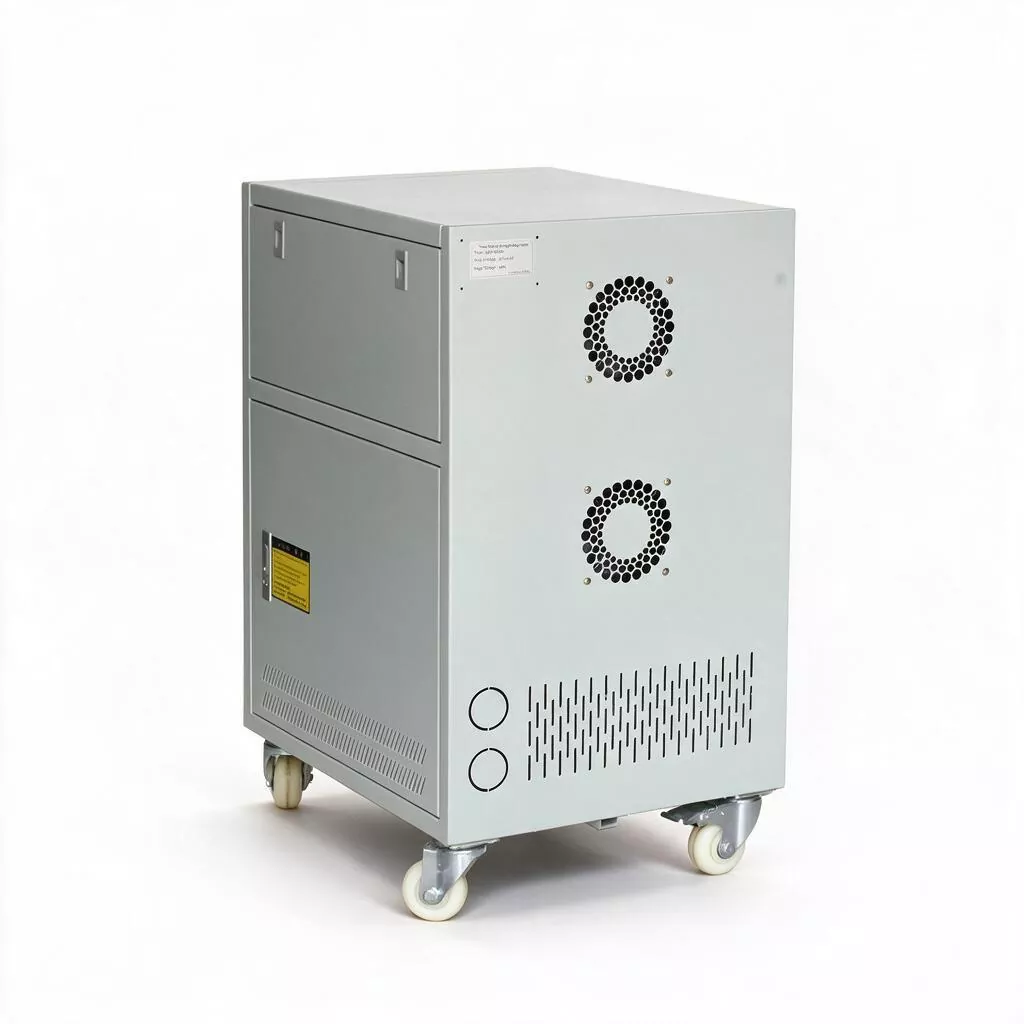

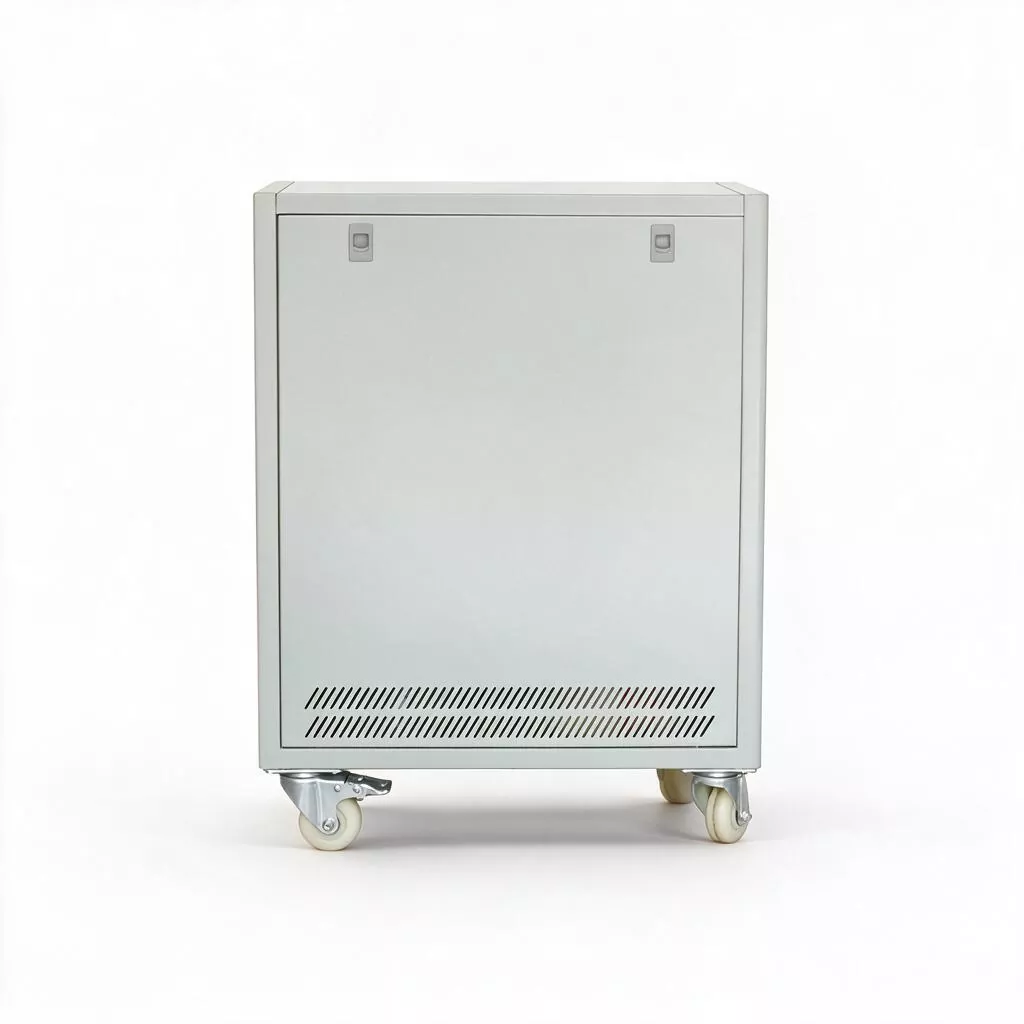

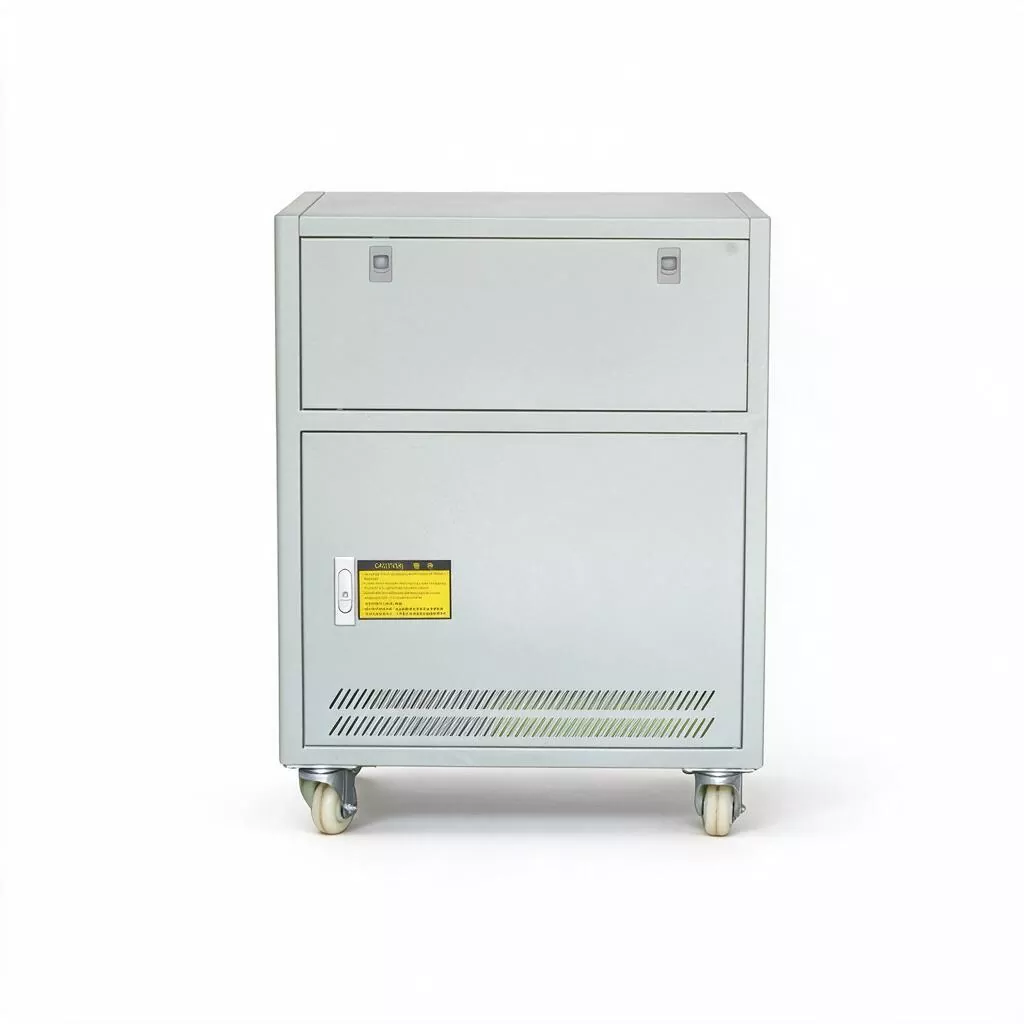

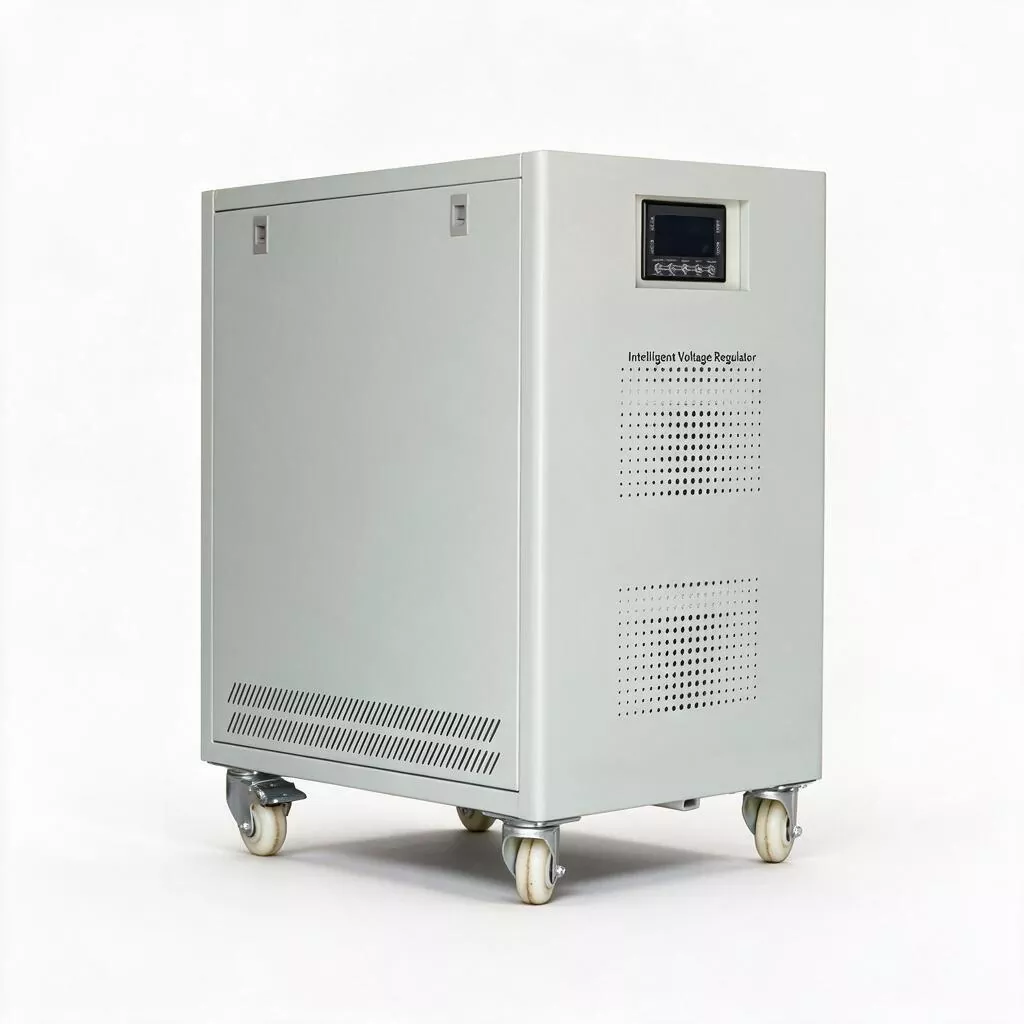

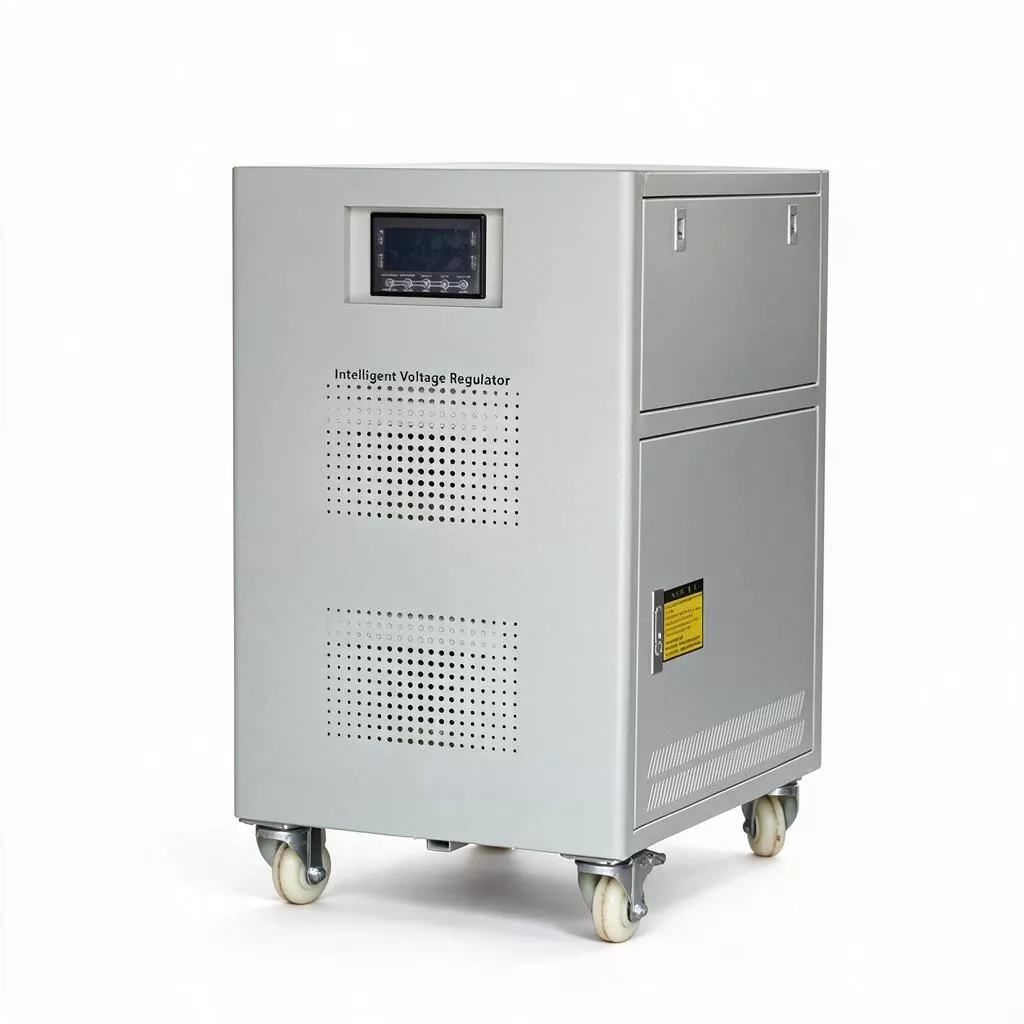

AVR เซอร์โวมอเตอร์ 3 เฟส 30kVA

สำหรับหัวหน้าวิศวกรโรงงานและผู้ควบคุมดูแลการบำรุงรักษาอุปกรณ์ เมื่อวางแผนระบบไฟฟ้า "พื้นที่" และ "พลังงาน" มักเป็นปัจจัยที่ขัดแย้งกันซึ่งต้องพิจารณาอย่างรอบคอบเสมอ โดยเฉพาะอย่างยิ่งในสวนอุตสาหกรรมในเมืองที่ที่ดินหายาก พื้นที่ห้องกระจายสินค้ามักจะได้รับการแก้ไขในระหว่างการก่อสร้างอาคารโรงงาน และการขยายตัวของต้นทุนวิศวกรรมโยธาในเวลาต่อมานั้นสูงมากและกระบวนการนี้ใช้เวลานาน

AVR เซอร์โวมอเตอร์ 3 เฟส 30KVA สามารถแก้ไขปัญหานี้ได้อย่างมีประสิทธิภาพ โดยมีขนาดแชสซีเดียวกันทุกประการ ตำแหน่งรูฐานการติดตั้งเดียวกัน และโครงร่างเทอร์มินัลขาเข้าและขาออกเหมือนกันกับ SBW-20KVA ที่มีความจุต่ำกว่า แต่รองรับหม้อแปลงชดเชยที่มีขนาดใหญ่กว่าและคอยล์ควบคุมแรงดันไฟฟ้า กำลังการผลิตไฟฟ้าที่ได้รับการจัดอันดับเพิ่มขึ้นจาก 20KVA เป็น 30KVA

ซึ่งหมายความว่าเมื่อสายการผลิตของคุณอัพเกรดจากโหลด 15-18KW เป็นโหลด 22-27KW คุณไม่จำเป็นต้องติดต่อทีมงานก่อสร้างเพื่อพังกำแพงและเจาะรู ไม่จำเป็นต้องสร้างเหล็กเส้นฐานของตู้กระจายสินค้าใหม่ หรือกังวลว่าสายเคเบิลขาเข้าและขาออกเดิมนั้นสั้นเกินไปหรือไม่ เพียงดึงเครื่องจักรขนาด 20KVA ทั้งหมดออกมา ดันเข้าที่ขนาด 30KVA แล้วเชื่อมต่อสายเคเบิลอีกครั้งเพื่ออัปเกรด "ความจุแบบก้าวกระโดด" ให้เสร็จสมบูรณ์

พารามิเตอร์ผลิตภัณฑ์

ข้อได้เปรียบด้านประสิทธิภาพ

กำลังการผลิตพิกัด 30KVA สอดคล้องกับกระแสพิกัดประมาณ 46A (3 เฟส 380V) ซึ่งสามารถครอบคลุมสายการผลิตทั้งหมดของโรงงานขนาดเล็กและขนาดกลาง เครื่องอัดอากาศแบบสกรูขนาดใหญ่ (ระดับ 37KW) เครื่องทำความร้อนและระบบไฮดรอลิกของเครื่องฉีดขึ้นรูป 200-300 ตัน เช่นเดียวกับเครื่องปรับอากาศส่วนกลางกำลังขนาดใหญ่ในห้างสรรพสินค้าและอาคารสำนักงาน

กระแสสตาร์ทของมอเตอร์สามารถเข้าถึงกระแสไฟที่กำหนดได้ 7-8 เท่า ตัวปรับแรงดันไฟฟ้าอิเล็กทรอนิกส์ทั่วไปมีแนวโน้มที่จะเกิดข้อผิดพลาดในการบายพาสหรือความเสียหายเนื่องจากกระแสไฟเกินทันที แม้ว่า SBW-30KVA ใช้การควบคุมเซอร์โวการเหนี่ยวนำแม่เหล็กไฟฟ้า แต่ก็ไม่มีความเสี่ยงที่อุปกรณ์เซมิคอนดักเตอร์กำลังพังด้วยกระแสไฟเกิน ส่วนประกอบหม้อแปลงและแปรงคาร์บอนมีความสามารถในการโอเวอร์โหลดในระยะสั้นที่แข็งแกร่งมาก ซึ่งสามารถรับมือกับการทดสอบที่รุนแรงที่เกิดจากการสตาร์ท-หยุดบ่อยครั้งของมอเตอร์ขนาดใหญ่ได้อย่างใจเย็น

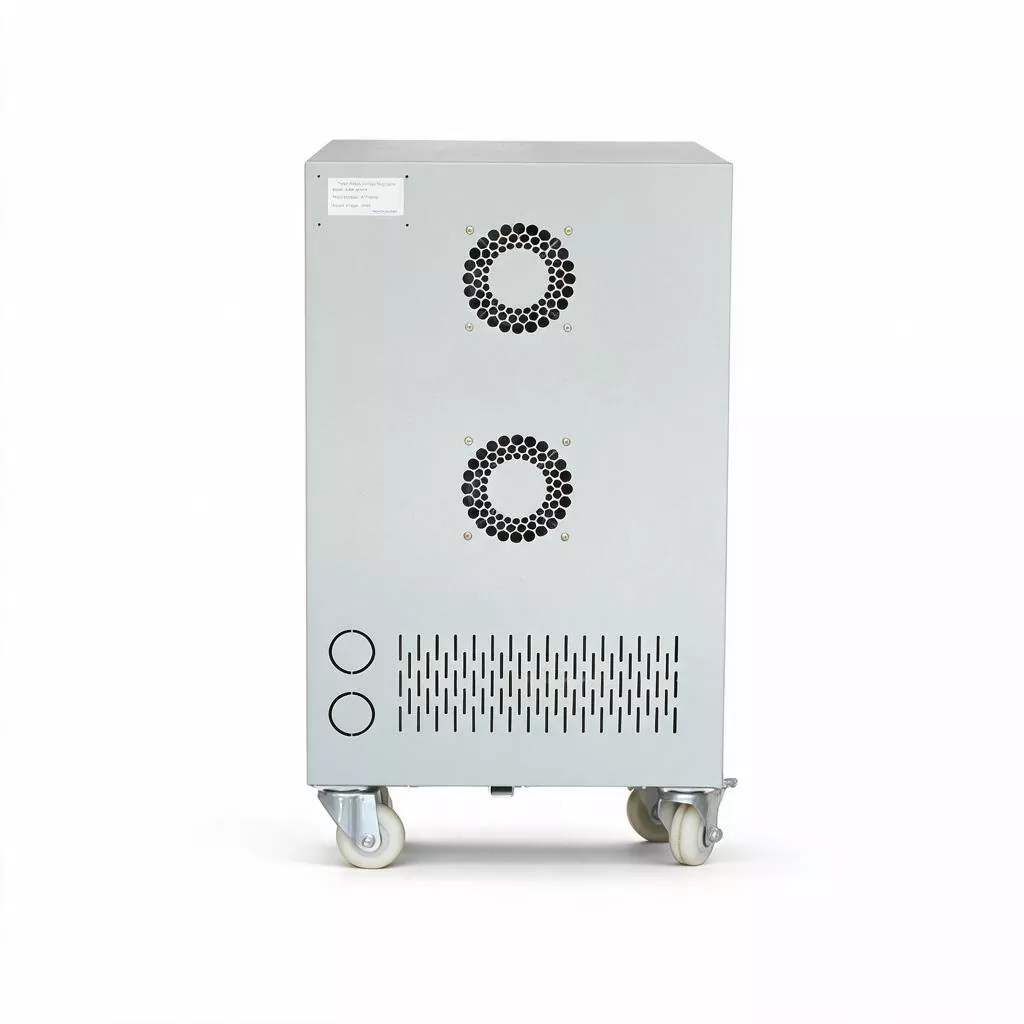

นอกจากนี้ AVR เซอร์โวมอเตอร์ 3 เฟส 30KVA ยังใช้เทคโนโลยีการควบคุมอิสระแบบสามเฟสทีละเฟส แม้ในสภาวะที่มีภาระหนักซึ่งกระแสไฟฟ้าสามเฟสไม่สมดุล ก็สามารถทำให้แรงดันไฟฟ้าเอาท์พุตของแต่ละเฟสมีความเสถียรภายในความแม่นยำ ±3% พัดลมควบคุมอุณหภูมิอัจฉริยะถูกรวมเข้ากับระบบฉนวนระดับ A คุณภาพสูง เพื่อให้มั่นใจในการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมงที่โหลดเต็มที่ในสภาพแวดล้อม 40°C ทำให้เป็น "ผู้เล่นสำหรับงานหนักระดับอุตสาหกรรม" อย่างแท้จริง

คุณสมบัติที่สำคัญ

1. ความหนาแน่นของพลังงานสูงเป็นพิเศษ

ขนาดภายนอกคือ 500×380×670 มม. ซึ่งเหมือนกับรุ่น 20KVA ทุกประการ แต่มีความจุเพิ่มขึ้น 50% ความหนาแน่นของพลังงานเป็นผู้นำในอุตสาหกรรม เหมาะอย่างยิ่งสำหรับการปรับปรุงและอัพเกรดโครงการในห้องกระจายสินค้าที่มีพื้นที่จำกัดและไม่มีความเป็นไปได้ในการขยาย รูติดตั้งและขั้วต่อสายไฟมีความสม่ำเสมอ ช่วยให้เปลี่ยนได้อย่างรวดเร็วภายในไม่กี่นาที

2. ความทนทานต่อแรงกระแทกสูง

ได้รับการปรับแต่งเป็นพิเศษสำหรับโหลดแบบเหนี่ยวนำ เช่น มอเตอร์กำลังสูง คอมเพรสเซอร์ และปั๊มไฮดรอลิก AVR เซอร์โวมอเตอร์ขนาด 30KVA แบบ 3 เฟส 30KVA สามารถทนต่อกระแสกระแทกในระยะสั้นที่เกินกระแสที่กำหนดได้ 8 เท่า โดยไม่สะดุดหรือบายพาส ช่วยให้มั่นใจในการสตาร์ทอุปกรณ์ที่มีน้ำหนักมากได้อย่างราบรื่น และหลีกเลี่ยงการหยุดชะงักในการผลิตที่เกิดจากแรงดันไฟสตาร์ทตก

3. ความมั่นคงในระยะยาวภายใต้สภาวะการรับน้ำหนักมาก

การใช้ขดลวดหม้อแปลงชดเชยที่หนาขึ้นและส่วนประกอบแปรงขนาดใหญ่ขึ้น ความสามารถในการรองรับกระแสไฟฟ้าที่ได้รับการจัดอันดับจะเพิ่มขึ้นเป็น 46A โดยมีการสร้างความร้อนน้อยลง อุณหภูมิสุทธิที่เพิ่มขึ้นน้อยกว่า 60°C และเมื่อรวมกับระบบระบายความร้อนด้วยอากาศ ทำให้สามารถทำงานแบบสามกะได้อย่างต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูงและมีฝุ่นมาก

4. การควบคุมความแม่นยำสูงสามเฟสอิสระ

วงจรสุ่มตัวอย่างจะตรวจจับและขับเคลื่อนแรงดันไฟฟ้าแต่ละเฟสอย่างอิสระ แม้ว่าโหลดสามเฟสจะไม่สมดุลอย่างรุนแรง (เช่น การเชื่อมต่อไฟเฟสเดียวจำนวนมากและไฟสามเฟสพร้อมกัน) ก็สามารถรักษาเสถียรภาพเอาต์พุตแต่ละเฟสอย่างอิสระภายใน ±3% เพื่อปกป้อง PLC ที่ไวต่อแรงดันไฟฟ้า เซอร์โวไดรฟ์ และเครื่องมือควบคุมอุณหภูมิที่แม่นยำอย่างมีประสิทธิภาพ

5. โครงสร้างโทโพโลยีแม่เหล็กไฟฟ้าที่มีความน่าเชื่อถือสูง

เครื่องจักรนี้แตกต่างจากเครื่องปรับแรงดันไฟฟ้าแบบไฟฟ้าทั้งหมด โดยใช้เซอร์โวมอเตอร์ + โครงสร้างตัวควบคุมแรงดันไฟฟ้าแบบคอลัมน์ โดยไม่มีอุปกรณ์เปลี่ยนพลังงานที่มีช่องโหว่ มีความทนทานต่อไฟกระชากฟ้าผ่าสูง และเหมาะสำหรับพื้นที่อุตสาหกรรมระยะไกลที่มีคุณภาพกริดต่ำ (ฮาร์โมนิกที่รุนแรง ความผันผวนของแรงดันไฟฟ้าที่รุนแรง) อายุการใช้งานที่ออกแบบไว้เกิน 15 ปี โดยมีอัตราความล้มเหลวต่ำมากตลอดวงจรชีวิตทั้งหมด

6. การป้องกันและบายพาสระดับระบบที่ครอบคลุม

การป้องกันหกชั้นในตัว รวมถึงการโอเวอร์โหลด แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก การลัดวงจร ความร้อนสูงเกิน และการสูญเสียเฟส และฟังก์ชันบายพาสคู่ทางกล/ไฟฟ้าในตัว เมื่อเกิดความผิดปกติภายใน เครื่องจะสลับไปใช้แหล่งจ่ายไฟโดยตรงจากแหล่งจ่ายไฟหลักโดยอัตโนมัติอย่างราบรื่น เพื่อให้มั่นใจว่าโหลดที่สำคัญจะไม่ถูกปิด ในขณะที่แผงควบคุมจะส่งเสียงสัญญาณแจ้งเตือนด้วยภาพและเสียง

7. ความสามารถในการขยายอินเทอร์เฟซที่ยืดหยุ่น

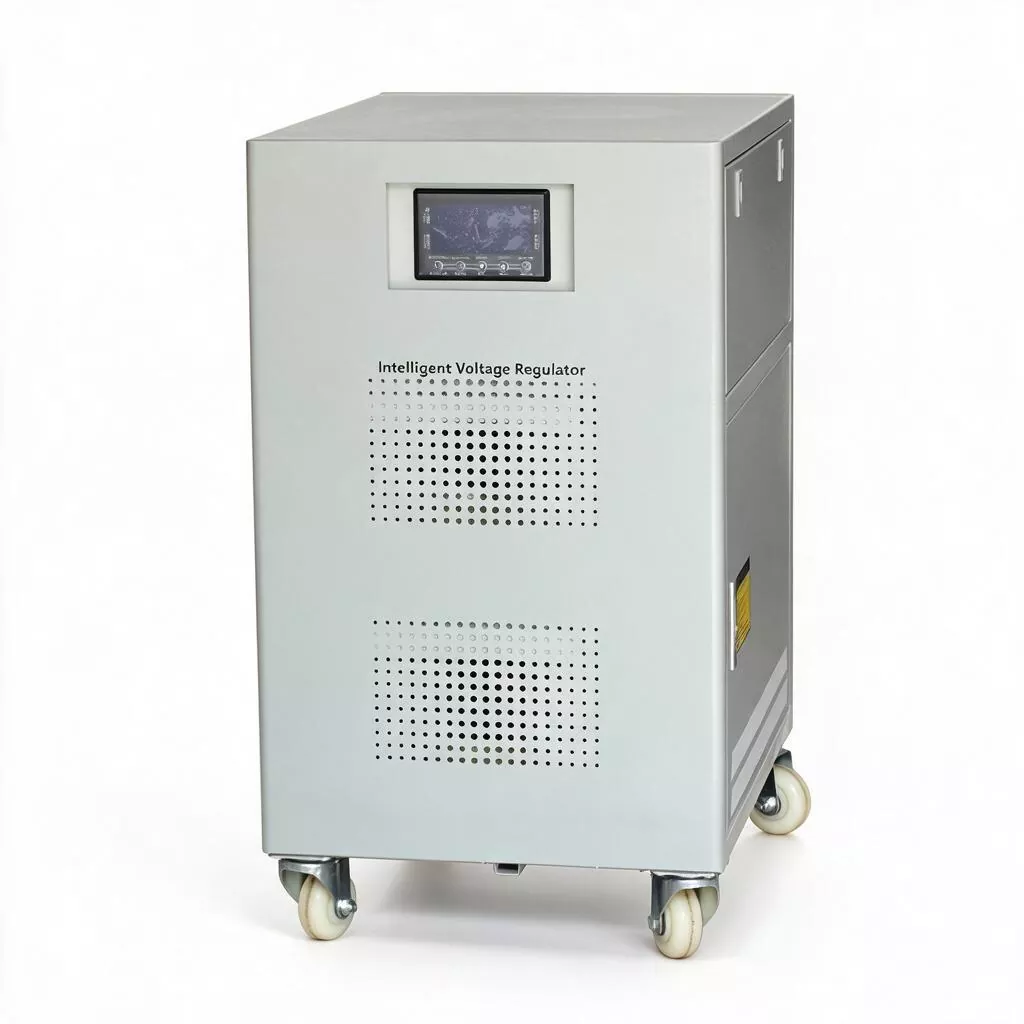

การกำหนดค่ามาตรฐานประกอบด้วยจอแสดงผลแรงดันไฟฟ้า LED สามเฟสแบบดิจิตอล อินเทอร์เฟซการสื่อสาร RS485 เสริม ซึ่งรองรับโปรโตคอล Modbus-RTU สามารถเชื่อมต่อกับระบบ DCS ของโรงงานหรือแพลตฟอร์มการจัดการพลังงาน (EMS) ช่วยให้สามารถตรวจสอบระยะไกล การบันทึกแนวโน้มแรงดันไฟฟ้า และการเตือนข้อผิดพลาด

การใช้งานผลิตภัณฑ์

1. การจัดการการกระจายพลังงานแบบรวมศูนย์สำหรับโรงงานขนาดเล็กและขนาดกลาง: ติดตั้งที่ตู้ขาเข้าหลักของเวิร์กช็อป โดยจะรักษาเสถียรภาพแรงดันไฟฟ้าแบบรวมศูนย์สำหรับสายการผลิตทั้งหมด (กลุ่มเครื่องจักรควบคุมเชิงตัวเลข อุปกรณ์เชื่อม อุปกรณ์ยก) ปรับปรุงคุณภาพไฟฟ้าของทั้งเวิร์กช็อป

2. อุตสาหกรรมการฉีดขึ้นรูปและการหล่อโลหะขนาดใหญ่: ให้แหล่งจ่ายไฟที่เสถียรสำหรับวงแหวนทำความร้อนและมอเตอร์ปั๊มน้ำมันไฮดรอลิกของเครื่องฉีดขึ้นรูป 200T ถึง 350T ป้องกันความผันผวนของแรงดันไฟฟ้าที่ทำให้อุณหภูมิความร้อนที่ไม่สามารถควบคุมได้หรือแรงดันการฉีดที่ไม่เสถียร และลดอัตราของเสีย

3. ระบบอัดอากาศ: ติดตั้งเครื่องอัดอากาศแบบสกรูและเครื่องอัดอากาศแบบลูกสูบขนาด 37KW และต่ำกว่า ซึ่งช่วยแก้ปัญหาผลกระทบจากกระแสไฟฟ้าขนาดใหญ่ในระหว่างการสตาร์ท ทำให้มั่นใจได้ถึงแรงดันที่มั่นคงของระบบอากาศอัด และปกป้องคอนแทคเตอร์และรีเลย์ความร้อน

4. ระบบ HVAC ขนาดใหญ่เชิงพาณิชย์: เหมาะสำหรับเครื่องปรับอากาศส่วนกลางแบบระบายความร้อนด้วยน้ำ พัดลมคูลลิ่งทาวเวอร์ และปั๊มน้ำหมุนเวียนในห้างสรรพสินค้าขนาดใหญ่ โรงแรม และอาคารสำนักงาน โดยให้แหล่งจ่ายไฟแรงดันไฟฟ้าที่เสถียรเพื่อหลีกเลี่ยงการป้องกันความร้อนสูงเกินของคอมเพรสเซอร์สะดุดเนื่องจากแรงดันไฟฟ้าต่ำ

5. การแปรรูปโลหะและการขึ้นรูปโลหะแผ่น: ให้แหล่งจ่ายไฟบริสุทธิ์สำหรับระบบไฮดรอลิกและตัวควบคุม CNC ของเครื่องตัดขนาดใหญ่ เครื่องดัด และเครื่องเจาะ เพื่อให้มั่นใจในความแม่นยำในการประมวลผลและอายุการใช้งานของแม่พิมพ์

6. การบำบัดน้ำและสิ่งอำนวยความสะดวกของเทศบาล: ใช้ในโรงไฟฟ้าขนาดใหญ่สำหรับปั๊มน้ำ พัดลมเติมอากาศในโรงบำบัดน้ำเสีย และสถานีสูบน้ำระบายน้ำของเทศบาล ฯลฯ เพื่อให้มั่นใจถึงการทำงานที่มั่นคงของโครงสร้างพื้นฐานสาธารณะ

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. SBW-30KVA และ 20KVA มีขนาดเท่ากันทุกประการ การเพิ่มกำลังการผลิตเกิดขึ้นภายในได้อย่างไร?

โดยไม่ต้องเปลี่ยนโครงตู้ เราจะเพิ่มความหนาแน่นของการแปลงพลังงานต่อหน่วยปริมาตรโดยการปรับวัสดุแม่เหล็กให้เหมาะสม (โดยใช้แผ่นเหล็กซิลิคอนประสิทธิภาพสูงที่ซึมผ่านได้สูง) และปรับปรุงกระบวนการม้วนขดลวด ในเวลาเดียวกัน เราเสริมความแข็งแกร่งให้กับการออกแบบท่อกระจายความร้อนเพื่อให้แน่ใจว่าอุณหภูมิที่เพิ่มขึ้นจะยังอยู่ในช่วงมาตรฐาน การออกแบบ "ขนาดเล็ก กำลังสูง" นี้ได้รับการตรวจสอบอย่างสมบูรณ์ในรุ่นที่ผลิตจำนวนมาก

2. โรงงานของฉันเดิมใช้เครื่องกันโคลงขนาด 20KVA ตอนนี้ภาระก็เพิ่มขึ้น ฉันสามารถแทนที่ด้วย 30KVA นี้โดยตรงได้หรือไม่

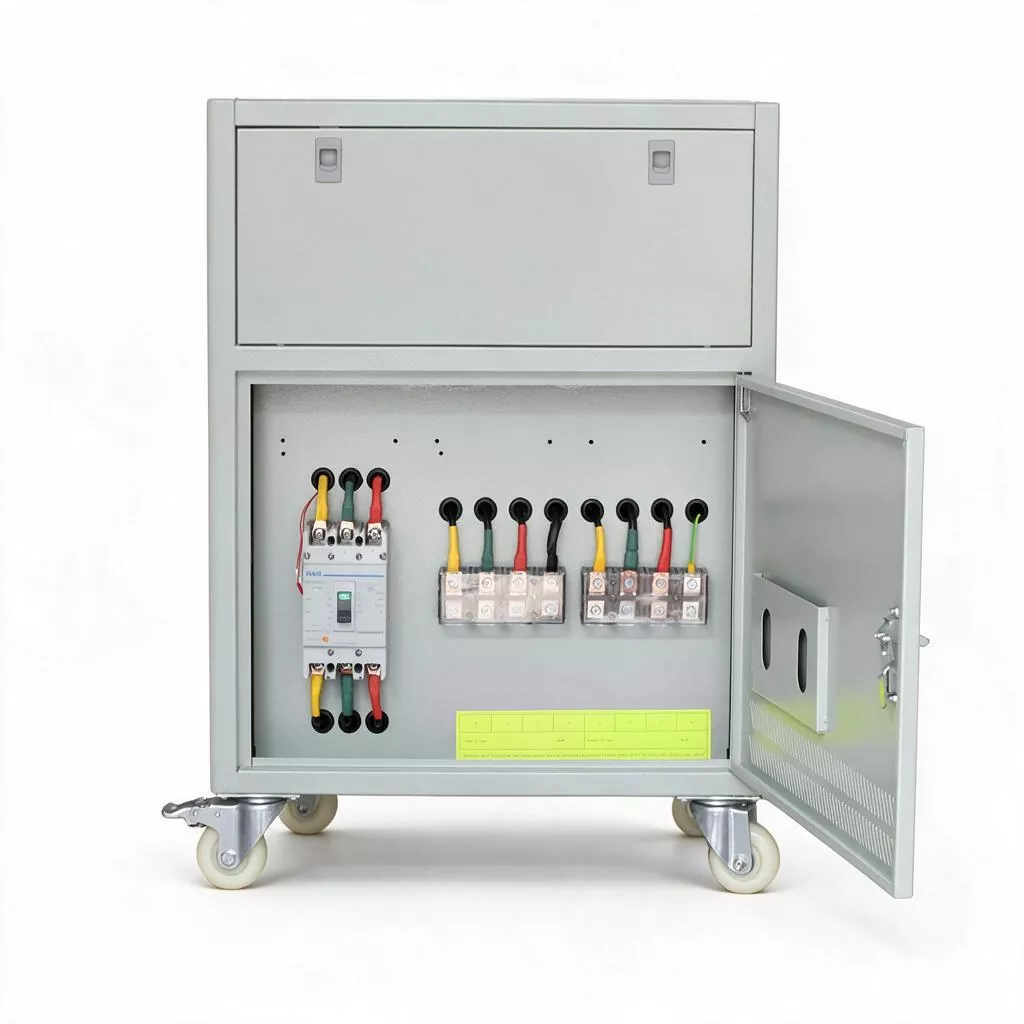

ในกรณีส่วนใหญ่ก็เป็นไปได้ ขนาดรูฐานการติดตั้งและระยะห่างระหว่างแถบทองแดงอินพุต/เอาต์พุตของทั้งสองจะเหมือนกันทุกประการ อย่างไรก็ตาม โปรดทราบเพื่อยืนยันว่าข้อมูลจำเพาะของสายเคเบิลขาเข้าส่วนหน้าและเซอร์กิตเบรกเกอร์เพียงพอหรือไม่ - กระแสไฟพิกัดของ 30KVA อยู่ที่ประมาณ 46A ขอแนะนำให้ใช้เซอร์กิตเบรกเกอร์ ≥63A และสายเคเบิลแกนทองแดงขนาด ≥10มม.² ที่ส่วนหน้า ทีมงานด้านเทคนิคของเราสามารถให้บริการตรวจสอบถึงสถานที่ได้ก่อนการเปลี่ยน

3. 30KVA จัดการกับกระแสกระแทกในระหว่างการสตาร์ทมอเตอร์ขนาดใหญ่อย่างไร

ตัวควบคุมแรงดันไฟฟ้าประเภทเซอร์โวมอเตอร์นั้นเป็นหม้อแปลงแปรผันขนาดใหญ่ ความเฉื่อยทางแม่เหล็กไฟฟ้ากำหนดว่าจะยอมให้มีการโอเวอร์โหลดในระยะสั้น หน้าสัมผัสแบบเลื่อนระหว่างแปรงคาร์บอนและคอยล์สามารถทนต่อแรงกระแทกที่เกิดขึ้นทันทีที่รับกระแสไฟได้หลายเท่า วงจรควบคุมจะทำให้การตัดสินใจล่าช้า และจะไม่กระตุ้นการป้องกันกระแสเกิน เช่น ระบบกันโคลงแบบอิเล็กทรอนิกส์ ตราบใดที่กระแสกระแทกลดลงภายใน 5 วินาที ตัวกันโคลงก็จะยังคงทำงานได้ตามปกติ

4. AVR เซอร์โวมอเตอร์ 3 เฟส 30KVA สามารถบรรลุประสิทธิภาพถึง 96% ได้จริงหรือไม่ ยังคงประหยัดพลังงานภายใต้สภาวะโหลดน้อยหรือไม่

ใช่ ภายใต้การทำงานเต็มกำลัง ประสิทธิภาพคือ ≥96% ภายใต้ภาระที่เบา (อัตราการโหลด 40% - 60%) เนื่องจากการสูญเสียธาตุเหล็กเพิ่มขึ้นโดยสัมพัทธ์ ประสิทธิภาพจะลดลงเล็กน้อยเหลือประมาณ 93% - 95% แต่ก็ยังสูงกว่าสารคงตัวความอิ่มตัวของแม่เหล็กแบบเดิมมาก เราขอแนะนำให้รักษาอัตราการโหลดให้อยู่ในช่วง 50% - 80% เพื่อให้ได้ประสิทธิภาพการใช้พลังงานโดยรวมที่ดีที่สุด

5. กฎระเบียบอิสระสามเฟสทำงานอย่างไร?

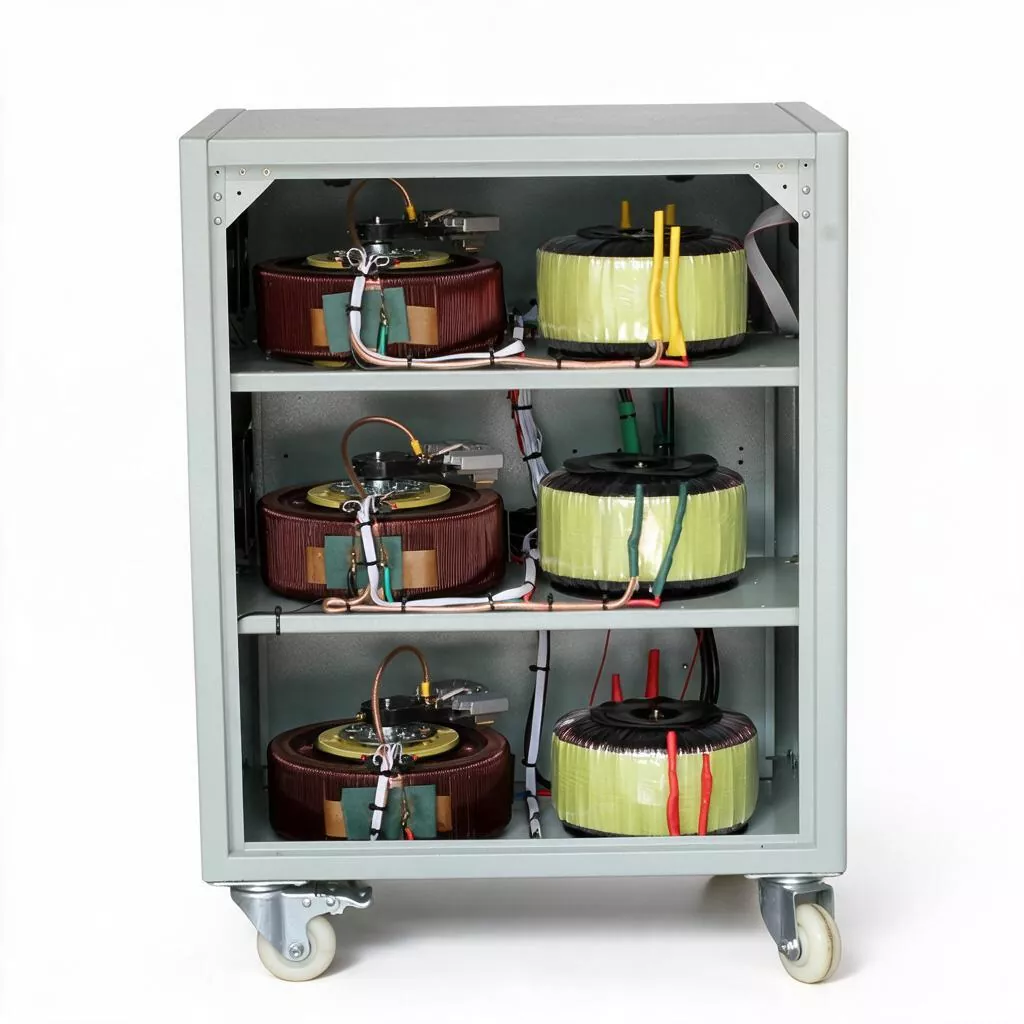

ภายในอุปกรณ์มีหม้อแปลงตัวอย่างอิสระสามตัว แผงวงจรควบคุม และกลไกการขับเคลื่อนเซอร์โวมอเตอร์ เมื่อแรงดันไฟฟ้าของเฟส A ต่ำ เฉพาะแปรงคาร์บอนบนเฟส A เท่านั้นที่ถูกเลื่อนขึ้นเพื่อเพิ่มแรงดันเสริม ในขณะที่เฟส B และ C จะไม่ได้รับผลกระทบเลย ช่วยให้มั่นใจได้ถึงการควบคุมการแยกส่วนที่สมบูรณ์ของแรงดันไฟฟ้าเอาท์พุตสามเฟส แม้ว่าโหลดสามเฟสที่ฝั่งผู้ใช้จะไม่สมดุลอย่างรุนแรง แต่แรงดันไฟฟ้าสามเฟสที่ปลายเอาต์พุตยังคงรักษาความสมมาตรในระดับสูง

6. งานบำรุงรักษาอุปกรณ์หลักในแต่ละวันมีอะไรบ้าง?

การบำรุงรักษารายวันนั้นง่ายมาก: ทุก ๆ ไตรมาส ตรวจสอบและทำความสะอาดฝุ่นของแปรงคาร์บอน (โดยใช้เครื่องดูดฝุ่นเพื่อกำจัดฝุ่นออกจากช่องระบายอากาศ) ทุก ๆ ครึ่งปี ตรวจสอบว่าความยาวของแปรงคาร์บอนสึกหรอต่ำกว่าเส้นทำเครื่องหมายหรือไม่ และขันสกรูของขั้วต่อขาเข้าและขาออกปีละครั้ง เมื่อเปรียบเทียบกับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องมีการตรวจจับความจุของตัวเก็บประจุด้วยไฟฟ้าเป็นประจำ ปริมาณการบำรุงรักษาและค่าอะไหล่ของซีรีส์ SBW มีข้อได้เปรียบอย่างมาก
