เหตุใด AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA จึงเป็นตัวเลือกที่ชาญฉลาดสำหรับการรักษาเสถียรภาพแรงดันไฟฟ้ากำลังสูง

เคแทคนำเสนอโซลูชันคุณภาพกำลังไฟฟ้าสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูงและAVR แบบคงที่ 3 เฟส 500kVA เอสซีอาร์ได้รับการออกแบบมาเพื่อการใช้งานที่แรงดันไฟฟ้าสามเฟสที่เสถียรเป็นสิ่งจำเป็นสำหรับการทำงานของอุปกรณ์ที่เชื่อถือได้ ด้วยการรวมการจัดการพลังงานความจุสูงเข้ากับการควบคุม SCR แบบโซลิดสเตต AVR แบบคงที่ประเภทนี้สามารถช่วยให้ผู้ใช้ในอุตสาหกรรมจัดการความผันผวนของแรงดันไฟฟ้าโดยไม่ต้องอาศัยส่วนประกอบสวิตช์เชิงกล

AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA เป็นโซลูชันควบคุมแรงดันไฟฟ้าอัตโนมัติความจุสูงที่มีไว้สำหรับระบบไฟฟ้าอุตสาหกรรมที่ต้องการแรงดันไฟฟ้าที่ควบคุมและเสถียร ระดับ 500kVA ทำให้เหมาะสำหรับโหลดไฟฟ้าจำนวนมาก ในขณะที่การควบคุมแบบคงที่ตาม SCR ช่วยให้สามารถปรับระบบอิเล็กทรอนิกส์ได้อย่างรวดเร็ว เมื่อเปรียบเทียบกับเครื่องปรับแรงดันไฟฟ้าที่ควบคุมด้วยกลไกทั่วไป AVR แบบคงที่สามารถให้การตอบสนองที่รวดเร็วยิ่งขึ้น และลดการสึกหรอที่เกี่ยวข้องกับชิ้นส่วนสวิตช์ที่กำลังเคลื่อนที่ สำหรับโรงงาน สายการผลิต ระบบอัตโนมัติ อุปกรณ์ที่ไวต่อข้อมูล และการใช้งานอื่นๆ ที่มีความสำคัญด้านพลังงาน การเลือก AVR ที่ถูกต้องจำเป็นต้องพิจารณาถึงช่วงแรงดันไฟฟ้า ลักษณะโหลด การกำหนดค่าเฟส เงื่อนไขการติดตั้ง ฟังก์ชันการป้องกัน และข้อกำหนดในการบำรุงรักษา

สารบัญ

1. AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA คืออะไร?
2. เหตุใดเทคโนโลยี SCR จึงมีความสำคัญในระบบ AVR แบบคงที่
3. คุณสมบัติหลักที่ต้องประเมินคืออะไร?
4. ข้อควรพิจารณาทางเทคนิคที่สำคัญโดยสรุป
5. AVR แบบคงที่ขนาด 500kVA สามารถใช้งานได้ที่ไหน?
6. คุณควรเลือก AVR อุตสาหกรรมที่เหมาะสมอย่างไร
7. ธุรกิจสามารถคาดหวังประโยชน์การดำเนินงานอะไรบ้าง?
8. คำถามที่พบบ่อย
9. บทสรุป

AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA คืออะไร?

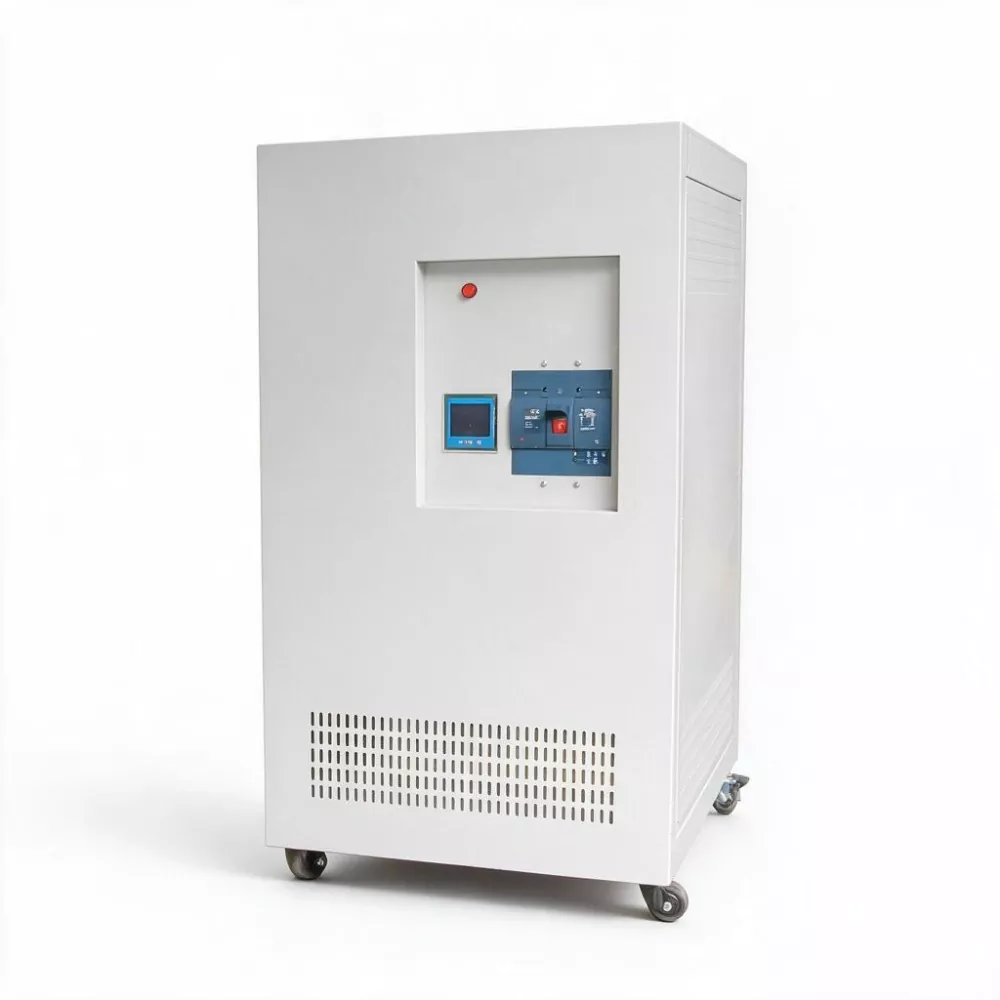

AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA เป็นตัวควบคุมแรงดันไฟฟ้าอัตโนมัติที่ออกแบบมาเพื่อรักษาเสถียรภาพแรงดันไฟฟ้าในระบบไฟฟ้าสามเฟสด้วยความจุพลังงานปรากฏปกติที่ 500kVA ระยะเอสซีอาร์หมายถึงวงจรเรียงกระแสที่ควบคุมด้วยซิลิคอน ซึ่งเป็นอุปกรณ์สวิตชิ่งเซมิคอนดักเตอร์ที่ใช้ในการควบคุมพลังงานไฟฟ้าทางอิเล็กทรอนิกส์

ต่างจากเครื่องป้องกันเซอร์โวแบบดั้งเดิมที่ต้องอาศัยส่วนประกอบทางกลที่ขับเคลื่อนด้วยมอเตอร์ SCR static AVR ใช้การสลับและการควบคุมแบบอิเล็กทรอนิกส์ การออกแบบนี้มีความเกี่ยวข้องอย่างยิ่งเมื่อจำเป็นต้องแก้ไขการรบกวนแรงดันไฟฟ้าอย่างรวดเร็ว และในกรณีที่การเคลื่อนไหวทางกลบ่อยครั้งอาจทำให้ต้องบำรุงรักษาเพิ่มขึ้น

สำหรับโหลดทางอุตสาหกรรมขนาดใหญ่ ความเสถียรของแรงดันไฟฟ้าไม่ได้เป็นเพียงเรื่องของความสะดวกสบายเท่านั้น แรงดันไฟฟ้าที่อยู่นอกช่วงการทำงานที่ต้องการอย่างต่อเนื่องอาจส่งผลต่อมอเตอร์ อุปกรณ์อัตโนมัติ ระบบควบคุม เครื่องจักรในการผลิต และอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ดังนั้น AVR แบบคงที่ที่ระบุอย่างถูกต้องจึงกลายเป็นองค์ประกอบสำคัญภายในกลยุทธ์ด้านคุณภาพกำลังไฟฟ้าโดยรวมได้

เหตุใดเทคโนโลยี SCR จึงมีความสำคัญในระบบ AVR แบบคงที่

ความแตกต่างที่สำคัญของ AVR คงที่แบบ SCR คือวิธีการควบคุมทางอิเล็กทรอนิกส์แบบไม่สัมผัส การสลับเซมิคอนดักเตอร์ช่วยให้ตัวควบคุมสามารถปรับแรงดันไฟฟ้าได้โดยไม่ต้องขึ้นอยู่กับหน้าสัมผัสทางกลที่เคลื่อนที่ผ่านขดลวด

สถาปัตยกรรมนี้มีข้อดีในทางปฏิบัติหลายประการ:

• การแก้ไขแรงดันไฟฟ้าอย่างรวดเร็ว:สวิตช์อิเล็กทรอนิกส์สามารถตอบสนองการเปลี่ยนแปลงของแหล่งจ่ายไฟขาเข้าได้อย่างรวดเร็ว
• ไม่มีการปรับด้วยมอเตอร์:กระบวนการควบคุมไม่จำเป็นต้องใช้เซอร์โวมอเตอร์เชิงกลเพื่อเคลื่อนที่อย่างต่อเนื่อง
• ลดการสึกหรอทางกล:ส่วนประกอบการควบคุมการเคลื่อนย้ายที่น้อยลงสามารถทำให้การบำรุงรักษาระยะยาวง่ายขึ้น
• ความเหมาะสมกับโหลดแบบไดนามิก:การแก้ไขอย่างรวดเร็วอาจเป็นประโยชน์ในกรณีที่ภาระทางอุตสาหกรรมมีการเปลี่ยนแปลงบ่อยครั้ง
• การทำงานอัตโนมัติต่อเนื่อง:ระบบควบคุมสามารถตรวจสอบสภาพไฟฟ้าและควบคุมเอาต์พุตได้โดยอัตโนมัติ

ตัวอย่างทางอุตสาหกรรมของตัวควบคุม SCR แบบคงที่แสดงให้เห็นว่ามีรุ่นสามเฟสให้เลือกใช้ในช่วงความจุที่กว้าง รวมถึงระบบระดับ 500kVA การกำหนดค่าทางเทคนิคจะแตกต่างกันไปตามผู้ผลิต ดังนั้นแรงดันไฟฟ้าขาเข้า แรงดันเอาต์พุต ความถูกต้องของการควบคุม ลักษณะการตอบสนอง การทำความเย็น และฟังก์ชันการป้องกันควรได้รับการยืนยันโดยเทียบกับข้อกำหนดเฉพาะของโครงการจริง

คุณสมบัติหลักที่ต้องประเมินคืออะไร?

ความจุสามเฟสกำลังสูง

ระดับ 500kVA จัดตำแหน่งหมวดหมู่ AVR นี้สำหรับการติดตั้งระบบไฟฟ้าจำนวนมาก แทนที่จะเป็นภาระในสำนักงานขนาดเล็ก ก่อนการติดตั้ง วิศวกรควรคำนวณโหลดที่เชื่อมต่อจริง กระแสเริ่มต้น โปรไฟล์ความต้องการ ตัวประกอบกำลัง และการขยายตัวในอนาคตที่คาดไว้

ระเบียบ SCR แบบคงที่

เทคโนโลยี SCR ให้การปรับแรงดันไฟฟ้าแบบอิเล็กทรอนิกส์ สิ่งนี้มีความเกี่ยวข้องโดยเฉพาะสำหรับการใช้งานที่จำเป็นต้องมีการแก้ไขแรงดันไฟฟ้าอย่างรวดเร็วและมีการควบคุมบ่อยครั้ง

การตรวจสอบและควบคุมอัตโนมัติ

AVR อุตสาหกรรมควรตรวจสอบพารามิเตอร์ทางไฟฟ้าที่เกี่ยวข้องอย่างต่อเนื่อง และควบคุมเอาต์พุตโดยอัตโนมัติตามช่วงการทำงานที่กำหนดค่าไว้ อินเทอร์เฟซการควบคุมที่ชัดเจนยังทำให้การทดสอบการใช้งานและการตรวจสอบตามปกติง่ายขึ้นอีกด้วย

ฟังก์ชั่นการป้องกัน

อุปกรณ์ควบคุมแรงดันไฟฟ้าความจุสูงควรได้รับการประเมินร่วมกับสถาปัตยกรรมการป้องกัน การป้องกันอาจรวมถึงสภาวะต่างๆ เช่น แรงดันไฟเกิน แรงดันไฟตก แรงดันไฟเกิน การลัดวงจร ข้อบกพร่องเกี่ยวกับเฟส ความร้อนสูงเกินไป และสภาวะการทำงานที่ผิดปกติ ทั้งนี้ขึ้นอยู่กับการออกแบบเฉพาะ

การออกแบบการติดตั้งทางอุตสาหกรรม

ที่ 500kVA การติดตั้งทางกายภาพกลายเป็นข้อพิจารณาทางวิศวกรรมที่สำคัญ ทีมงานโครงการควรตรวจสอบขนาดของตู้ การระบายอากาศ การกระจายความร้อน การเดินสายเคเบิล ระยะห่างในการบำรุงรักษา การต่อสายดิน สภาพแวดล้อม และการเข้าถึงของเจ้าหน้าที่บริการ

ข้อควรพิจารณาทางเทคนิคที่สำคัญโดยสรุป

หมายเหตุ: ควรยืนยันข้อกำหนดทางไฟฟ้าที่แน่นอนกับผู้ผลิตอุปกรณ์ก่อนซื้อ เนื่องจากการกำหนดค่า ช่วงแรงดันไฟฟ้า ความแม่นยำ ขนาด การป้องกัน และพารามิเตอร์อื่นๆ อาจแตกต่างกันระหว่างรุ่น AVR

AVR แบบคงที่ขนาด 500kVA สามารถใช้งานได้ที่ไหน?

AVR คงที่สามเฟสความจุสูงสามารถพิจารณาได้สำหรับโรงงานอุตสาหกรรมที่ความผันผวนของแรงดันไฟฟ้าอาจรบกวนประสิทธิภาพของอุปกรณ์หรือความต่อเนื่องในการผลิต พื้นที่ใช้งานทั่วไป ได้แก่:

• โรงงานผลิต:รองรับสภาวะพลังงานที่เสถียรสำหรับเครื่องจักรการผลิตและระบบอัตโนมัติ
• CNC และอุปกรณ์ที่มีความแม่นยำ:ช่วยรักษาแหล่งจ่ายไฟฟ้าให้สม่ำเสมอยิ่งขึ้นสำหรับอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความละเอียดอ่อน
• ระบบอัตโนมัติทางอุตสาหกรรม:มีประโยชน์สำหรับสิ่งอำนวยความสะดวกที่มีอุปกรณ์ควบคุม PLC ไดรฟ์ เซนเซอร์ และตู้ควบคุม
• อุปกรณ์สื่อสารและอิเล็กทรอนิกส์:สามารถช่วยจัดการความไม่แน่นอนของแรงดันไฟฟ้าที่ส่งผลต่อระบบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน
• อุปกรณ์การพิมพ์และการประมวลผล:แรงดันไฟฟ้าที่เสถียรสามารถรองรับการทำงานของเครื่องจักรที่สม่ำเสมอในระหว่างรอบการผลิตที่ยาวนาน
• สิ่งอำนวยความสะดวกเชิงพาณิชย์และโครงสร้างพื้นฐาน:อาจใช้งานได้ในกรณีที่โหลดสามเฟสขนาดใหญ่ต้องการการควบคุมแรงดันไฟฟ้าอัตโนมัติ

ความเหมาะสมของ AVR ควรพิจารณาจากสภาพแวดล้อมทางไฟฟ้าที่เกิดขึ้นจริงเสมอ ไม่ใช่จากความจุเพียงอย่างเดียว อัตรา 500kVA ไม่ได้หมายความว่าทุกโปรไฟล์โหลด 500kVA จะเหมาะสมกับการกำหนดค่าเดียวกันโดยอัตโนมัติ

คุณควรเลือก AVR อุตสาหกรรมที่เหมาะสมอย่างไร

การเลือก AVR แบบคงที่ SCR แบบ 3 เฟส 500kVA ควรเริ่มต้นด้วยการประเมินทางวิศวกรรมของระบบไฟฟ้า รายการตรวจสอบต่อไปนี้สามารถช่วยผู้ซื้อจัดระเบียบข้อกำหนดทางเทคนิคก่อนขอใบเสนอราคา:

1. บันทึกแรงดันไฟฟ้าขาเข้าระบุแรงดันไฟฟ้าที่กำหนดและช่วงความผันผวนจริงที่สถานที่ติดตั้ง
2. คำนวณภาระจริงพิจารณาความต้องการใช้งานในปัจจุบัน ความต้องการสูงสุด คุณลักษณะการสตาร์ทมอเตอร์ และการขยายตามแผน
3. ระบุอุปกรณ์ที่มีความละเอียดอ่อนตรวจสอบว่ามีการเชื่อมต่อเครื่องจักร CNC อิเล็กทรอนิกส์ ระบบอัตโนมัติ อุปกรณ์ทางการแพทย์ หรือโหลดที่แม่นยำอื่นๆ หรือไม่
4. ยืนยันการกำหนดค่าสามเฟสตรวจสอบจำนวนสายไฟ ข้อกำหนดที่เป็นกลาง การจัดเรียงสายดิน และความสมดุลของเฟส
5. กำหนดข้อกำหนดด้านเอาท์พุตควรระบุแรงดันไฟฟ้าควบคุมที่ต้องการและความคลาดเคลื่อนที่อนุญาตก่อนการจัดซื้อ
6. ตรวจสอบตัวเลือกการป้องกันและบายพาสข้อกำหนดการบำรุงรักษาและการจัดการข้อผิดพลาดควรรวมอยู่ในข้อกำหนด
7. ตรวจสอบเงื่อนไขการติดตั้งอุณหภูมิ ความชื้น ฝุ่น การระบายอากาศ ระดับความสูง ตำแหน่งในร่ม/กลางแจ้ง และพื้นที่บำรุงรักษาอาจส่งผลต่อการเลือกอุปกรณ์

สำหรับผู้ซื้อที่เปรียบเทียบโซลูชันการรักษาเสถียรภาพแรงดันไฟฟ้าทางอุตสาหกรรม จุดอ้างอิงที่มีประโยชน์คือความแตกต่างระหว่างเทคโนโลยี AVR แบบคงที่ SCR และการควบคุมแบบเซอร์โวแบบทั่วไป ตัวเลือกที่เหมาะสมขึ้นอยู่กับการตอบสนองที่ต้องการ ลักษณะโหลด สภาพแวดล้อม กลยุทธ์การบริการ และการออกแบบระบบทั้งหมด

ธุรกิจสามารถคาดหวังประโยชน์การดำเนินงานอะไรบ้าง?

ค่าของ AVR ความจุสูงมีมากกว่าการเปลี่ยนแปลงแรงดันไฟฟ้าเพียงอย่างเดียว เมื่อกำหนดขนาดและติดตั้งอย่างถูกต้อง การควบคุมแรงดันไฟฟ้าอาจเป็นส่วนหนึ่งของกลยุทธ์ที่กว้างขึ้นในการปรับปรุงความสม่ำเสมอทางไฟฟ้า

ประโยชน์การดำเนินงานที่เป็นไปได้ ได้แก่ :

• สภาวะแรงดันไฟฟ้าที่สม่ำเสมอยิ่งขึ้นสำหรับอุปกรณ์ดาวน์สตรีม
• ลดการสัมผัสความผันผวนของแรงดันไฟฟ้าภายในช่วงการทำงานที่ออกแบบของตัวควบคุม
• การตอบสนองทางอิเล็กทรอนิกส์ที่รวดเร็วเมื่อเปรียบเทียบกับระบบควบคุมที่ปรับด้วยกลไก
• การพึ่งพาส่วนประกอบการปรับเชิงกลที่เคลื่อนไหวน้อยลง
• ปรับปรุงความเหมาะสมสำหรับระบบอุตสาหกรรมที่ทำงานอย่างต่อเนื่อง
• แนวทางที่มีโครงสร้างมากขึ้นในการจัดการข้อกำหนดด้านคุณภาพไฟฟ้า

อย่างไรก็ตาม AVR ไม่สามารถทดแทนอุปกรณ์คุณภาพไฟฟ้าอื่นๆ ที่เป็นสากลได้ การควบคุมแรงดันไฟฟ้า การป้องกันไฟกระชาก การกรองฮาร์มอนิก การแก้ไขตัวประกอบกำลัง พลังงานสำรอง และระบบจ่ายไฟสำรองช่วยแก้ปัญหาทางไฟฟ้าต่างๆ การประเมินโครงการที่สมบูรณ์ควรพิจารณาว่าฟังก์ชันใดที่จำเป็นจริงๆ

คำถามที่พบบ่อย

500kVA ใน AVR แบบคงที่หมายถึงอะไร

500kVA แสดงถึงพิกัดกำลังไฟฟ้าปรากฏของ AVR โหลดที่ใช้งานได้จริงขึ้นอยู่กับการกำหนดค่าอุปกรณ์ ตัวประกอบกำลัง สภาวะการทำงาน ประเภทโหลด และขีดจำกัดที่ระบุของผู้ผลิต

เหตุใดจึงต้องใช้เทคโนโลยี SCR แทนระบบเซอร์โวแบบกลไก

เทคโนโลยี SCR ใช้การสลับเซมิคอนดักเตอร์แทนการปรับเชิงกลที่ขับเคลื่อนด้วยมอเตอร์ สิ่งนี้สามารถให้การควบคุมทางอิเล็กทรอนิกส์ที่รวดเร็วและลดการสึกหรอทางกล ทำให้การควบคุมแบบคงที่น่าสนใจสำหรับการใช้งานที่มีโหลดทางไฟฟ้าแบบไดนามิก

เอสซีอาร์ Static AVR 3 เฟส 500kVA เหมาะสำหรับทุกโรงงานหรือไม่

ไม่ ความสามารถเพียงอย่างเดียวไม่ได้กำหนดความเหมาะสม วิศวกรควรตรวจสอบแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต ช่วงความผันผวน ความถี่ โปรไฟล์โหลด การกำหนดค่าเฟส สภาพแวดล้อม ข้อกำหนดในการป้องกัน และพื้นที่การติดตั้ง ก่อนที่จะเลือกรุ่น

อุปกรณ์ใดจะได้ประโยชน์จากการรักษาแรงดันไฟฟ้าให้คงที่?

เครื่องจักรอุตสาหกรรม ระบบ CNC อุปกรณ์อัตโนมัติ ระบบควบคุมอิเล็กทรอนิกส์ อุปกรณ์สื่อสาร เครื่องจักรการพิมพ์ และโหลดที่ไวต่อแรงดันไฟฟ้าอื่นๆ อาจได้รับประโยชน์เมื่อแรงดันไฟฟ้าที่ไม่เสถียรส่งผลต่อการทำงาน

ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา AVR

ระบุความจุที่ต้องการ แรงดันไฟฟ้าอินพุตและเอาต์พุต ความถี่ การกำหนดค่าสายไฟสามเฟส ช่วงความผันผวนของแรงดันไฟฟ้า ประเภทโหลด สภาพแวดล้อมการติดตั้ง ข้อกำหนดในการป้องกัน และข้อกำหนดพิเศษในการสื่อสารหรือบายพาส รายการโหลดหรือไดอะแกรมไฟฟ้าบรรทัดเดียวยังสามารถช่วยให้วิศวกรระบุการกำหนดค่าที่เหมาะสมได้

บทสรุป

A AVR แบบคงที่ 3 เฟส 500kVA เอสซีอาร์ได้รับการออกแบบมาสำหรับการควบคุมแรงดันไฟฟ้าสามเฟสความจุสูง ซึ่งการควบคุมทางอิเล็กทรอนิกส์ที่รวดเร็วและสภาวะพลังงานที่เสถียรเป็นสิ่งสำคัญ สถาปัตยกรรมที่ใช้ SCR ความสามารถในการควบคุมอัตโนมัติ และความสามารถระดับอุตสาหกรรม ทำให้เทคโนโลยีนี้เกี่ยวข้องกับการผลิต ระบบอัตโนมัติ เครื่องจักรที่มีความแม่นยำ และการใช้งานอื่นๆ ที่ไวต่อพลังงาน เพื่อผลลัพธ์ของโครงการที่เชื่อถือได้ ผู้ซื้อควรประเมินสภาพแวดล้อมทางไฟฟ้าที่สมบูรณ์ แทนที่จะเลือก AVR ตามระดับ 500kVA เท่านั้น หากคุณกำลังวางแผนโครงการรักษาเสถียรภาพแรงดันไฟฟ้าแรงสูงและต้องการความช่วยเหลือในการยืนยันการกำหนดค่าที่เหมาะสมติดต่อเราที่ KTAC เพื่อหารือเกี่ยวกับข้อกำหนดด้านแรงดันไฟฟ้า ลักษณะโหลด เงื่อนไขการติดตั้ง และความต้องการในการใช้งาน
