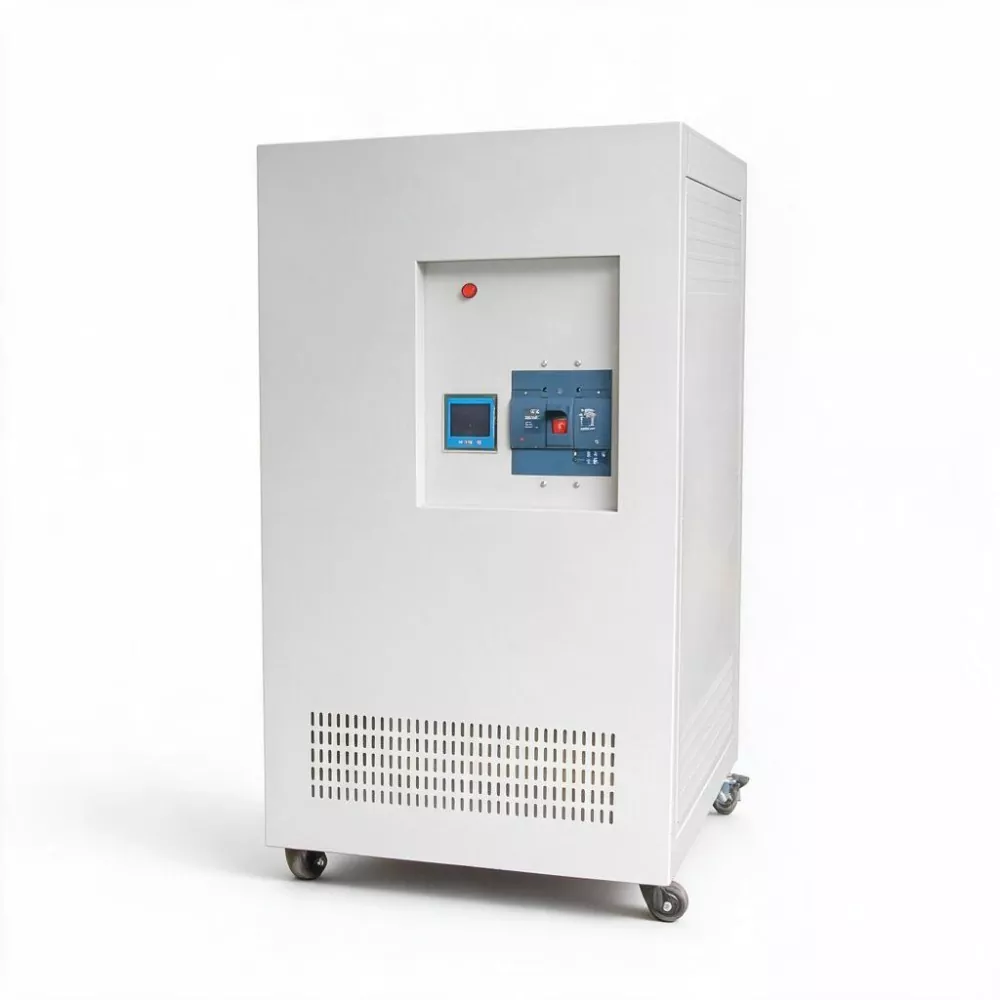

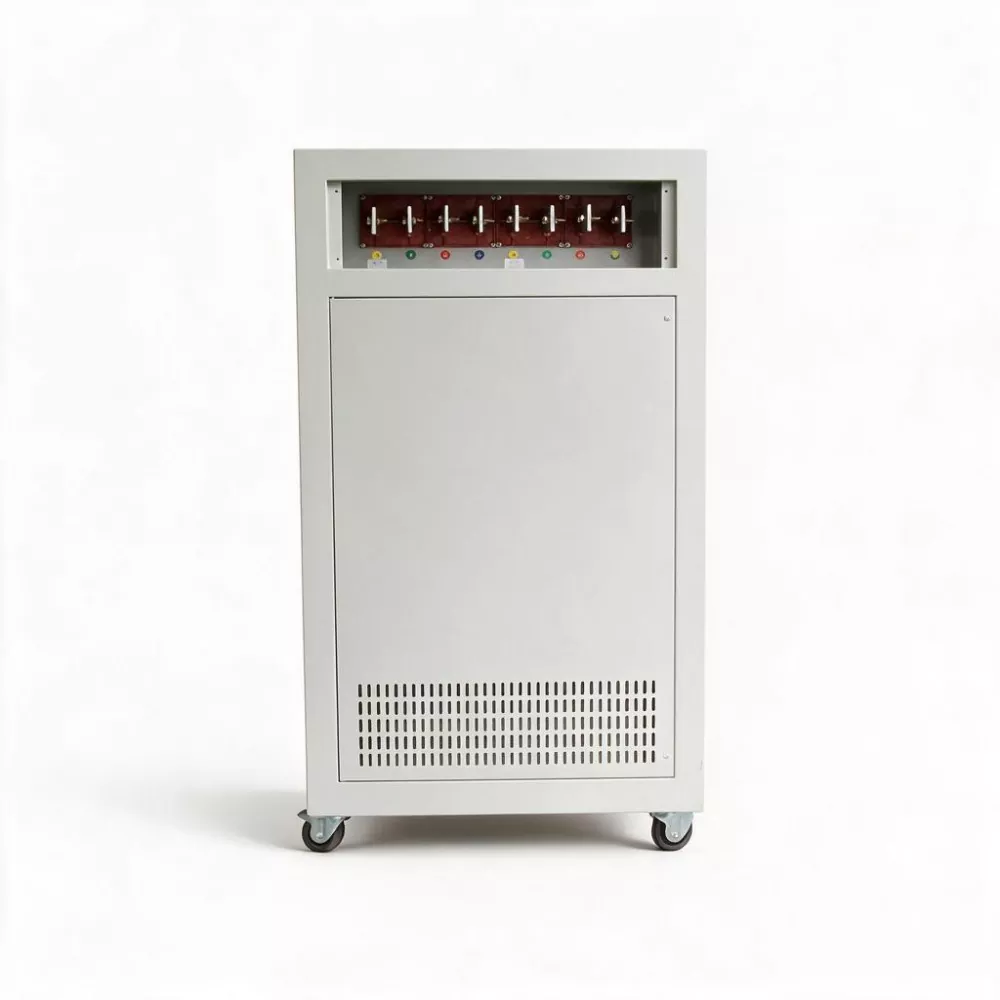

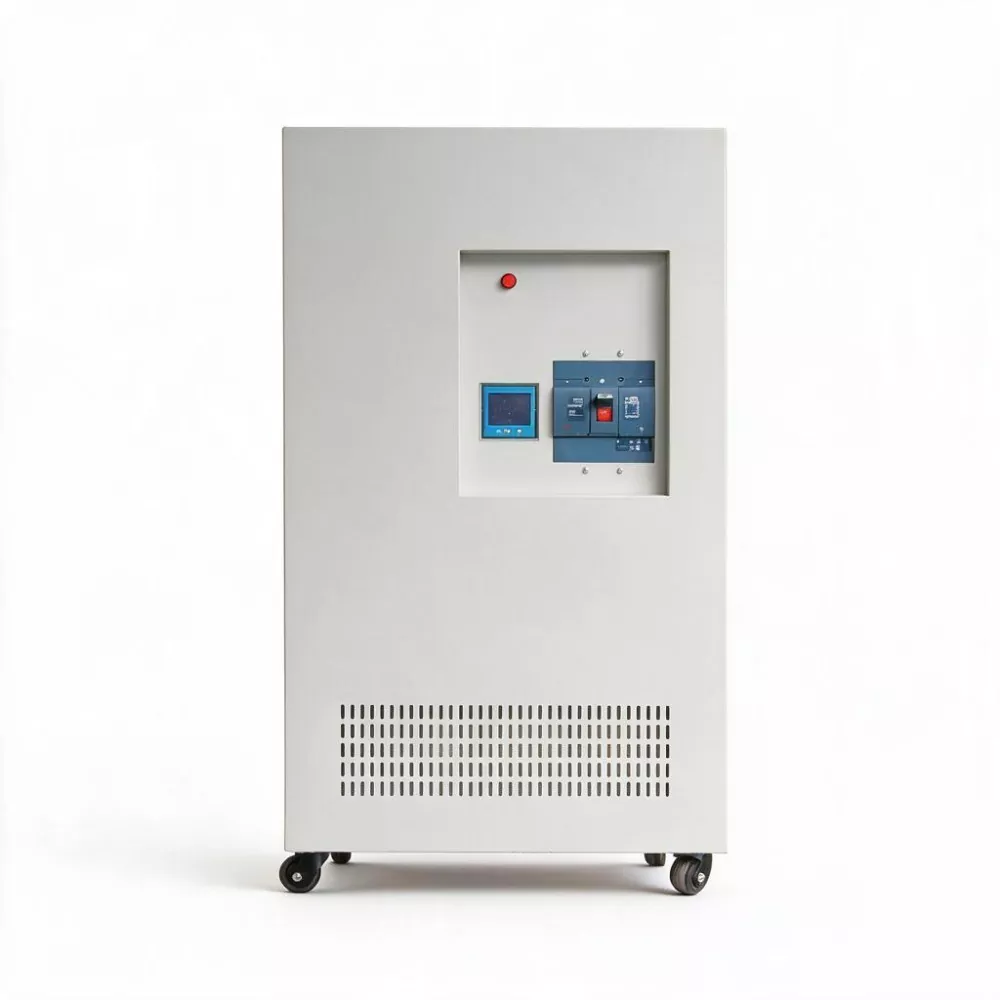

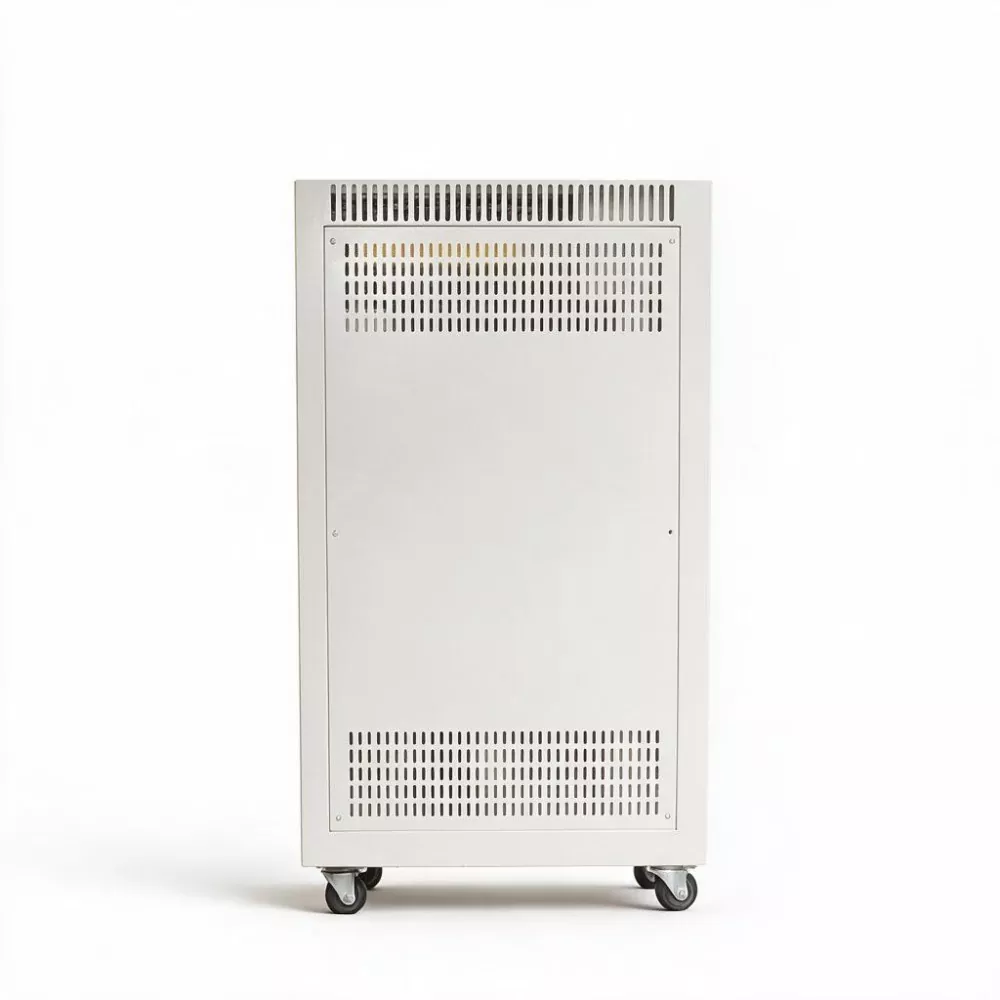

AVR แบบคงที่ 3 เฟส 500kVA SCR

AVR แบบคงที่ SCR แบบ 3 เฟส 500KVA เป็นอุปกรณ์รักษาเสถียรภาพแรงดันไฟฟ้าแบบไร้การสัมผัสแบบดิจิทัลความจุสูงซึ่งออกแบบมาสำหรับสวนอุตสาหกรรมสมัยใหม่และเขตการผลิตที่มีความแม่นยำ ด้วยความจุพิกัด 500KVA และกระแสเอาต์พุต 760A ใช้การควบคุมแบบดิจิทัล DSP และเทคโนโลยีการชดเชย SCR ที่รวดเร็ว เพื่อให้ได้การควบคุมแรงดันไฟฟ้าที่มีความแม่นยำสูง ±1% ภายในเวลาตอบสนอง 10–40 มิลลิวินาที

นอกเหนือจากการแก้ไขความผันผวนของแรงดันไฟฟ้าขั้นพื้นฐานแล้ว ยูนิตนี้ยังมีการแยกฮาร์มอนิกแบบพาสซีฟเพื่อลดความผิดเพี้ยนของกริดที่เกิดจากโหลดแบบไม่เชิงเส้น และรองรับการเชื่อมต่อระหว่างข้อมูลกับระบบ EMS, APF และ SVG ของอุทยาน ทำให้เกิดการปรับปรุงคุณภาพไฟฟ้าอย่างเป็นระบบสำหรับระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. ความจุขนาดใหญ่ในระดับสวนสาธารณะ

พิกัดความจุ 500KVA, กระแสไฟขาออก 760A. สามารถติดตั้ง AVR แบบคงที่ SCR แบบ 3 เฟสขนาด 500KVA ได้โดยตรงที่ด้านขาเข้าของการกระจายหลักของอุทยานหรือสถานีย่อยของโรงงานขนาดใหญ่ ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าจากส่วนกลางสำหรับบัสกระจายทั้งหมด (ครอบคลุมอุปกรณ์หลายสิบชิ้นและพื้นที่การผลิตหลายพันตารางเมตร)

2. การตอบสนองที่รวดเร็วเป็นพิเศษภายใน 10ms ถึง 40ms

เมื่อระบบส่งไฟฟ้าที่เหนือกว่าประสบกับแรงดันไฟฟ้าตกหรือความผันผวนของแรงดันไฟฟ้าที่เกิดจากการสตาร์ทกลุ่มอุปกรณ์ขนาดใหญ่ในสวนสาธารณะ SBWZ-500KVA จะสามารถชดเชยให้เสร็จสิ้นได้ภายในมิลลิวินาที ป้องกันความผันผวนของพลังงานไม่ให้แพร่กระจายไปทั่วสวน และรับประกันความต่อเนื่องของแหล่งจ่ายไฟสำหรับอุปกรณ์ที่เชื่อมต่อทั้งหมด

3. การลดทอนฮาร์มอนิกตามธรรมชาติ

ด้วยเอฟเฟกต์คัปปลิ้งแม่เหล็กไฟฟ้าของหม้อแปลงแยกเดี่ยว มันมีผลกระทบในการลดทอน 30% ถึง 50% ของฮาร์โมนิคลักษณะเฉพาะ (ที่ 5, 7, 11 ฯลฯ) ที่สร้างขึ้นที่ด้านโหลด เมื่อใช้ร่วมกับตัวกรองกำลังแบบแอคทีฟ (APF) จะสามารถบรรลุการปฏิบัติตามข้อกำหนดการจัดการฮาร์มอนิกโดยรวมสำหรับอุทยานได้

4. ประสิทธิภาพ ≥ 99%

เมื่อพิจารณาจากกำลังการผลิต 500KVA และอัตราการโหลดเฉลี่ยต่อปีที่ 60% SBWZ-500KVA สามารถประหยัดไฟฟ้าได้ประมาณ (500 × 0.6 × 4% × 8760) หรือ 105,000 kWh ต่อปี เมื่อเทียบกับเครื่องปรับแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิม (ที่มีประสิทธิภาพ 96%) สำหรับสวนสาธารณะขนาดใหญ่ อุปกรณ์แต่ละชิ้นสามารถประหยัดค่าไฟฟ้าได้ประมาณ 70,000 ถึง 80,000 หยวนต่อปี (อิงจากราคาไฟฟ้าอุตสาหกรรมที่ 0.7 หยวนต่อกิโลวัตต์ชั่วโมง) พร้อมผลประโยชน์ทางเศรษฐกิจที่สำคัญ

5. การออกแบบแบบไม่สัมผัสอย่างเต็มที่

ไม่มีแปรงถ่าน ไม่มีเซอร์โวมอเตอร์ ไม่มีการสึกหรอทางกลไก ช่วยลดความเสี่ยงของการหยุดชะงักของพลังงานที่เกิดจากความล้มเหลวทางกลไกในตัวปรับแรงดันไฟฟ้าแบบเดิม สำหรับสวนอุตสาหกรรมที่ต้องการความน่าเชื่อถือของแหล่งจ่ายไฟ 99.99% คุณลักษณะนี้มีความสำคัญ

6. ฟังก์ชั่นเกตเวย์คุณภาพไฟฟ้า

อินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน (Modbus-RTU) ขยายเป็นการสื่อสารอีเทอร์เน็ตได้ การอัปโหลดข้อมูลแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง อัตราการบิดเบือนฮาร์มอนิก ฯลฯ แบบเรียลไทม์ไปยังแพลตฟอร์ม EMS โดยทำงานร่วมกับอุปกรณ์ชดเชยพลังงานรีแอกทีฟส่วนหน้า (SVG, ธนาคารตัวเก็บประจุ) และ APF เพื่อสร้างระบบการจัดการคุณภาพไฟฟ้าแบบวงปิดที่สมบูรณ์

การใช้งานผลิตภัณฑ์

1. สวนอุตสาหกรรมไฮเทค: จัดให้มีการจัดการคุณภาพไฟฟ้าแบบรวมศูนย์สำหรับรถบัสแรงดันต่ำของห้องจ่ายไฟหลักในอุทยาน ช่วยให้มั่นใจในคุณภาพแหล่งจ่ายไฟสำหรับองค์กรต่างๆ เช่น เทคโนโลยีสารสนเทศ ชีวการแพทย์ และเครื่องมือที่มีความแม่นยำภายในอุทยาน

2. ระบบจำหน่ายหลักของโรงงานผลิตขนาดใหญ่: ติดตั้งที่ด้านข้างตู้รับเข้าหลักของโรงงาน, 3 เฟส 500KVA SCR Static AVR ให้ความเสถียรของแรงดันไฟฟ้าและการป้องกันการแยกฮาร์มอนิกสำหรับพื้นที่โรงงานทั้งหมด (ครอบคลุมโรงงานหลายแห่ง)

3. การผลิตเซมิคอนดักเตอร์และแผง: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าทั่วทั้งโรงงานสำหรับระบบโรงงาน (MAU, FFU, หน่วยเครื่องทำความเย็น, กลุ่มเครื่องอัดอากาศ) ของโรงงานเวเฟอร์และโรงงานแผง เพื่อให้มั่นใจถึงความเสถียรของพารามิเตอร์ด้านสิ่งแวดล้อมในโรงงานที่สะอาด

4. ฐานอุตสาหกรรมพลังงานใหม่: ใช้สำหรับระบบจำหน่ายไฟฟ้าของโรงงานโมดูลเซลล์แสงอาทิตย์และโรงงานซุปเปอร์แบตเตอรี่ลิเธียม ช่วยลดความผันผวนของแรงดันไฟฟ้าที่เกิดจากการสตาร์ท-ดับเครื่องขนาดใหญ่ในสายการผลิต และรับประกันการทำงานที่มั่นคงของสายการผลิตอัตโนมัติ

5. โหนดไมโครกริดของสวนอุตสาหกรรม: ทำหน้าที่เป็นศูนย์กลางการรักษาเสถียรภาพแรงดันไฟฟ้าในไมโครกริดของอุทยาน (สถานีเก็บพลังงานไฟฟ้าโซลาร์เซลล์ + สถานีชาร์จ) ซึ่งประสานสมดุลระหว่างอุปสงค์และอุปทานระหว่างแหล่งพลังงานแบบกระจายและโหลด

บริการปรับแต่ง

KTAC ให้บริการปรับแต่ง OEM/ODM อย่างครอบคลุมสำหรับ SBWZ-500KVA เพื่อให้ตรงตามข้อกำหนดเฉพาะของโครงการ เงื่อนไขของสิ่งอำนวยความสะดวก และข้อกำหนดของแบรนด์

การกำหนดค่าแรงดันไฟฟ้า: ช่วงแรงดันไฟฟ้าอินพุต (มาตรฐาน ±20%, กว้างขึ้นตามคำขอ) และแรงดันเอาต์พุต (380V/400V/415V) ที่ตั้งค่าจากโรงงานเพื่อให้ตรงกับระบบจำหน่ายของคุณ

สิ่งที่แนบมาและการป้องกัน: มาตรฐาน IP20 สำหรับการติดตั้งภายในอาคาร มีการอัพเกรด IP54 สำหรับสภาพแวดล้อมกลางแจ้งหรือมีฝุ่นมาก พร้อมอุปกรณ์เสริมบังแดด ฉนวนกันความร้อน และโมดูลทำความร้อน/ลดความชื้น

การสื่อสารและการตรวจสอบ: มาตรฐาน RS485 (Modbus-RTU); โมดูลอีเทอร์เน็ตเสริม, Profibus-DP หรือ IoT อุตสาหกรรม สำหรับการใช้งานร่วมกับแพลตฟอร์ม EMS, SCADA หรือ DCS

โมดูลการทำงาน: สามารถรวมการกรอง EMI ในตัว การป้องกันไฟกระชาก (SPD) หรืออินเทอร์เฟซการประสานงาน APF/SVG เฉพาะได้ตามคำขอ

การทำงานแบบขนาน: การกำหนดค่าแบบขนานแบบซ้ำซ้อน (2 หรือ 3 ยูนิต) พร้อมการแบ่งปันโหลดและการเฟลโอเวอร์อัตโนมัติ ออกแบบมาสำหรับแอปพลิเคชันที่มีภารกิจสำคัญซึ่งต้องการความพร้อมใช้งาน 99.99%

การสร้างแบรนด์และเอกสารประกอบ: สีที่กำหนดเอง การพิมพ์โลโก้ การออกแบบบรรจุภัณฑ์ และคู่มือหลายภาษาที่ปรับให้เหมาะกับความต้องการของแบรนด์ของคุณ

คำถามที่พบบ่อย

1. SBWZ-500KVA, APF และ SVG แตกต่างกันอย่างไร พวกเขาทำงานร่วมกันอย่างไร?

· SBWZ-500KVA รับผิดชอบต่อเสถียรภาพของแรงดันไฟฟ้า: ชดเชยความผันผวนของแรงดันไฟฟ้าได้อย่างรวดเร็วและรักษาแรงดันไฟฟ้าให้อยู่ภายใน ± 1%

· APF มีหน้าที่รับผิดชอบในการควบคุมฮาร์มอนิก: โดยจะชดเชยและกรองฮาร์โมนิคลักษณะเฉพาะที่สร้างโดยโหลดแบบไดนามิก

· SVG มีหน้าที่รับผิดชอบในการชดเชยกำลังรีแอกทีฟ: ชดเชยกำลังรีแอกทีฟของระบบอย่างรวดเร็วและไดนามิก และปรับปรุงตัวประกอบกำลัง

ทั้งสามเสริมซึ่งกันและกัน SBWZ-500KVA อัปโหลดข้อมูลคุณภาพไฟฟ้าผ่านอินเทอร์เฟซการสื่อสารไปยังแพลตฟอร์ม EMS และ EMS จะกำหนดเวลาการเปิดใช้งาน APF และ SVG อย่างชาญฉลาดตามสถานะของระบบ ทำให้เกิดระบบกำกับดูแลคุณภาพไฟฟ้าแบบวงปิดที่สมบูรณ์

2. ข้อกำหนดสำหรับอุปกรณ์ไฟฟ้าส่วนหน้าที่มีความจุ 500KVA มีอะไรบ้าง

กระแสไฟที่กำหนดของสามเฟส 380V 500KVA อยู่ที่ประมาณ 760A ขอแนะนำให้กำหนดค่าเซอร์กิตเบรกเกอร์แบบเฟรม (ACB) ที่มีความจุไม่ต่ำกว่า 1,000A ที่ส่วนหน้า บัสบาร์ทองแดงสำหรับสายขาเข้าแนะนำให้มีข้อกำหนด TMY 80×6 มม. หรือใหญ่กว่า และแนะนำให้ใช้สายเคเบิลขาเข้าเป็น 2 YJV 3×185mm² + 2×95mm² ขนานกัน หรือ YJV 3×300mm² + 2×150mm² เดี่ยว การกำหนดค่าเฉพาะจะต้องคำนวณตามแผนภาพระบบการกระจายจริงและความยาวของเส้น

3. สามารถติดตั้ง AVR Static AVR 3 เฟส 500KVA SCR ในสภาพแวดล้อมกลางแจ้งได้หรือไม่

SBWZ-500KVA มาตรฐานเป็นประเภทการติดตั้งภายในอาคาร (พร้อมระดับการป้องกัน IP20) หากจำเป็นต้องติดตั้งภายนอกอาคาร (เช่น ในห้องกระจายสินค้าแบบตู้คอนเทนเนอร์หรือสถานีย่อยแบบกล่องกลางแจ้ง) ระดับการป้องกันสามารถอัพเกรดเป็น IP54 (สำหรับการป้องกันฝุ่นและน้ำกระเซ็น) และสามารถเพิ่มการป้องกันแสงแดด ชั้นฉนวนความร้อน และอุปกรณ์ลดความชื้นความร้อนเพิ่มเติมได้ กรุณาแจ้งเงื่อนไขสภาพแวดล้อมการติดตั้งให้เราทราบล่วงหน้า

4. สามารถกำหนดค่าหน่วย SBWZ-500KVA หลายตัวสำหรับการทำงานแบบขนานซ้ำซ้อนได้อย่างไร

ด้วยตู้ควบคุมแบบขนานเฉพาะ ทำให้เครื่องคงตัวขนาด 500KVA สองหรือสามตัวสามารถทำงานแบบขนานได้ ระบบขนานรองรับการกระจายโหลดและการสำรองข้อมูลซ้ำซ้อน - เมื่ออุปกรณ์ตัวหนึ่งทำงานล้มเหลวหรือต้องการการบำรุงรักษา อุปกรณ์ที่เหลือจะสามารถรับโหลดทั้งหมดได้โดยอัตโนมัติ จำเป็นต้องกำหนดโครงร่างคู่ขนานในระหว่างขั้นตอนการออกแบบโครงการ โปรดติดต่อวิศวกรระบบของเราเพื่อขอแผนการกำหนดค่าโดยละเอียด

5. มีข้อควรพิจารณาเป็นพิเศษสำหรับการขนส่งและการติดตั้งอุปกรณ์หรือไม่?

น้ำหนักสุทธิของ SBWZ-500KVA คือ 886 กก. ในระหว่างการขนส่งจำเป็นต้องใช้รถยกหรืออุปกรณ์ยก ด้านล่างของตู้มีช่องเสียบรถยกมาตรฐานและวงแหวนยก ควรเทฐานรากสำหรับการติดตั้งด้วยคอนกรีต C30 และรูสกรูสำรองสำหรับการยึดอุปกรณ์ หลังจากที่ตู้เข้าที่แล้ว จะต้องปรับระดับ (ด้วยความคลาดเคลื่อน ±2 มม./ม.) จากนั้นจึงควรเชื่อมต่อบัสบาร์ทองแดงสำหรับสายเข้าและออก
