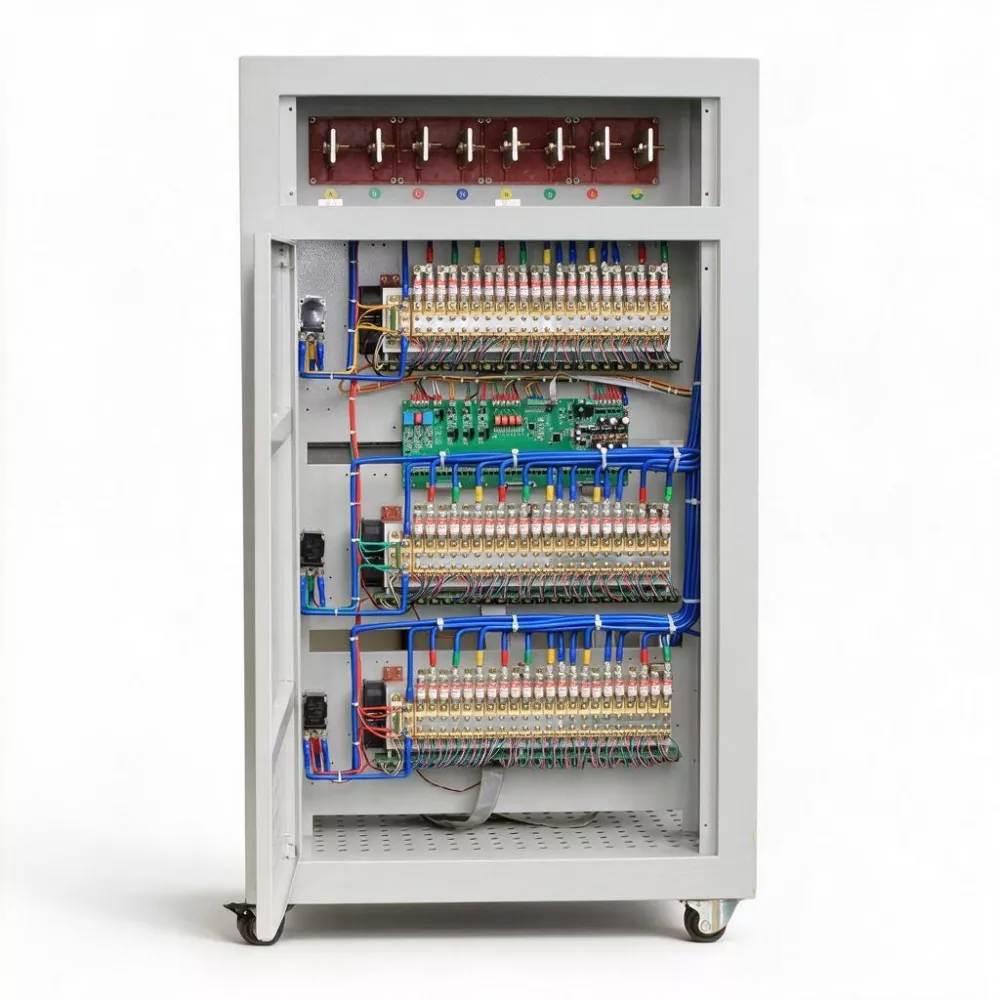

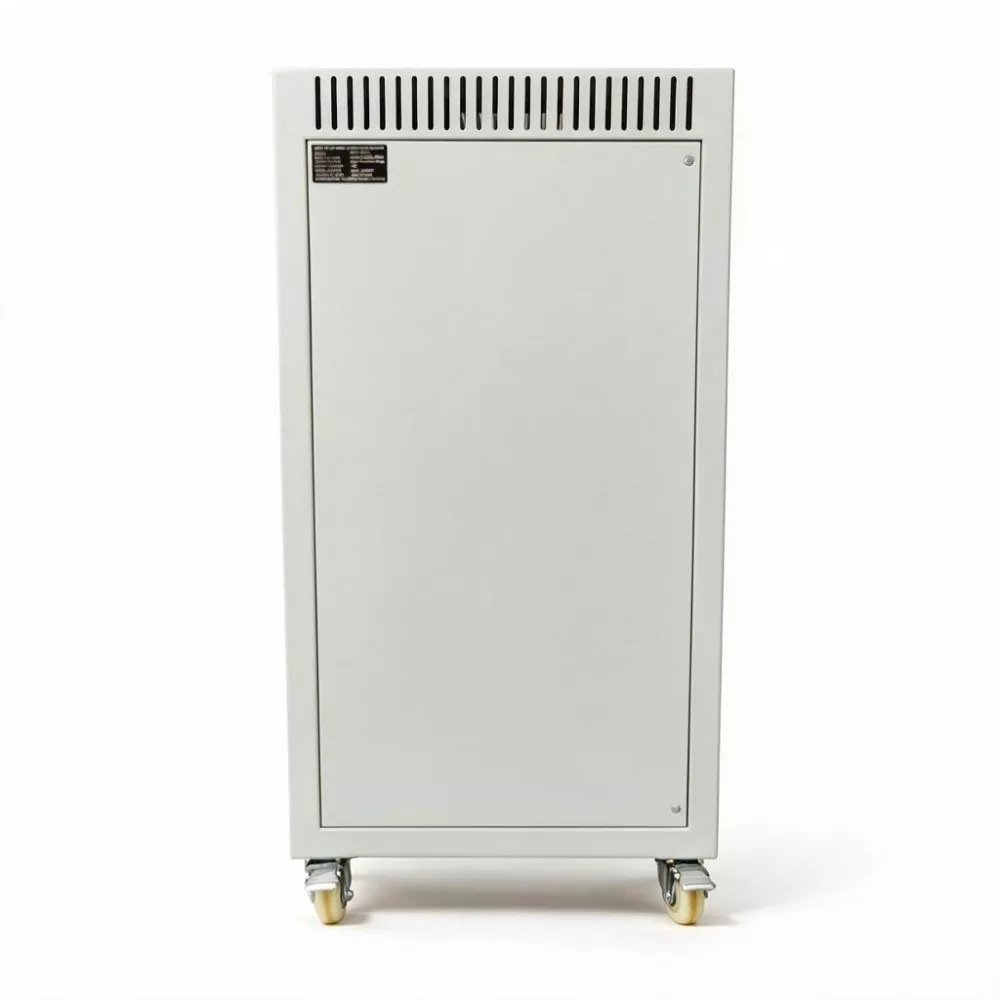

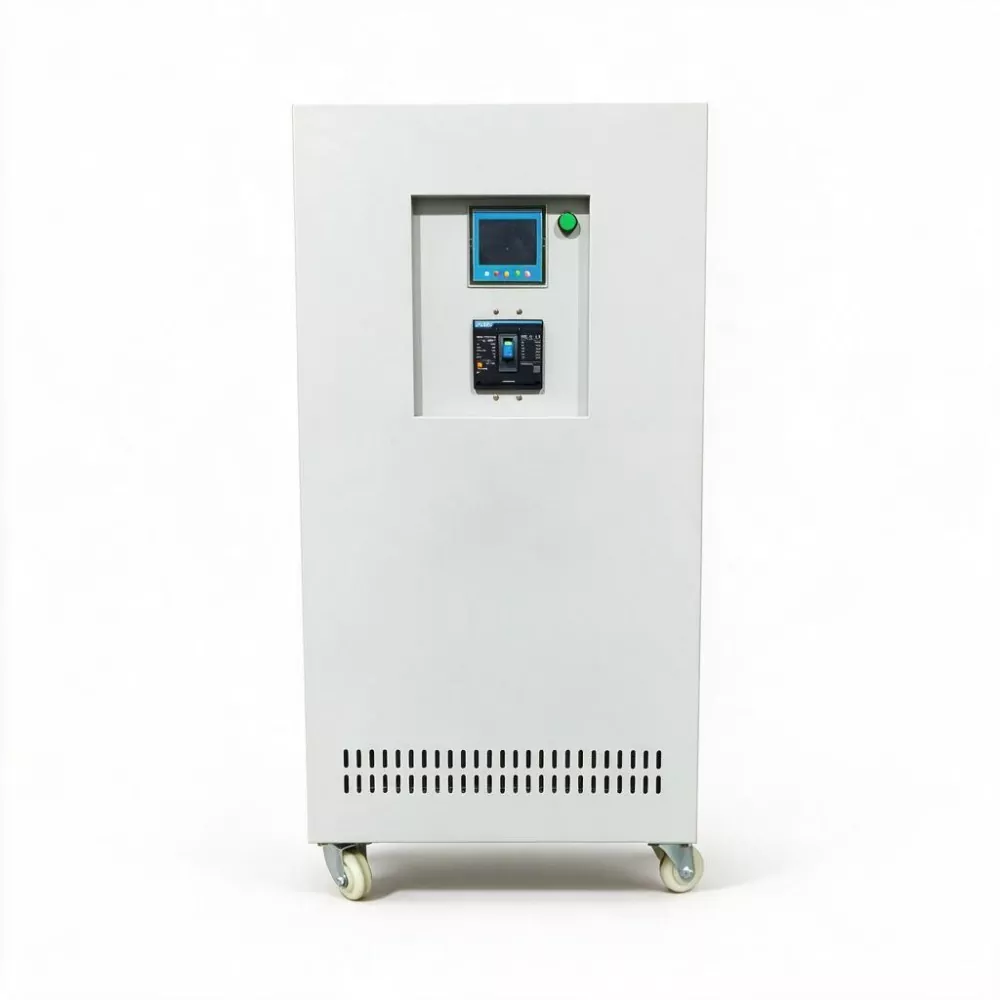

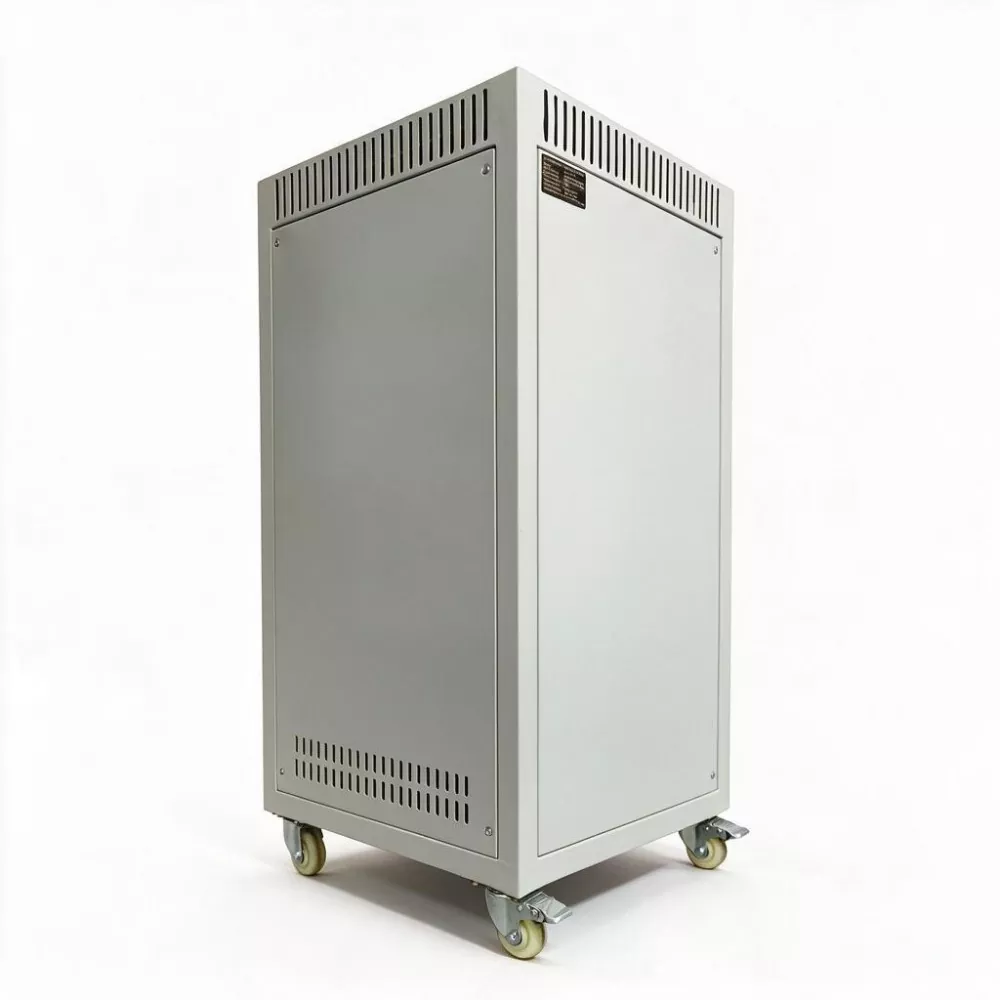

AVR แบบคงที่ 3 เฟส 200kVA SCR

3 เฟส 200KVA SCR Static AVR เป็นระบบป้องกันแรงดันไฟฟ้าแบบไร้สัมผัสที่พัฒนาขึ้นสำหรับสถานการณ์การผลิตแบบอัตโนมัติ ด้วยความจุพิกัด 200KVA และกระแสเอาต์พุตพิกัด 304A จึงใช้การสุ่มตัวอย่าง DSP ความเร็วสูงและเทคโนโลยีสวิตช์ข้ามศูนย์ SCR เพื่อให้บรรลุการชดเชยแรงดันไฟฟ้าระดับมิลลิวินาที

ช่วยขจัดความผันผวนชั่วคราวของแรงดันไฟฟ้ากริด แก้ปัญหาการหยุดชะงักของการผลิต ประสิทธิภาพการทำงานที่ไม่เสถียร และปัญหาคุณภาพของผลิตภัณฑ์ที่เกิดจากการสั่นไหวของแรงดันไฟฟ้า และรับประกันประสิทธิภาพการทำงานโดยรวมของอุปกรณ์การผลิตอัตโนมัติทางอุตสาหกรรมอย่างเสถียร

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. ดูแลให้สายการผลิตทำงานอย่างต่อเนื่อง

เวลาตอบสนองคือ 10ms ถึง 40ms ซึ่งสามารถจับและชดเชยเหตุการณ์แรงดันไฟฟ้าตกที่กินเวลาตั้งแต่สิบถึงร้อยมิลลิวินาทีได้อย่างมีประสิทธิภาพ สำหรับอุปกรณ์ เช่น เซอร์โวไดรฟ์, PLC และตัวแปลงความถี่ การชดเชยให้เสร็จสิ้นภายในกรอบเวลานี้หมายความว่าอุปกรณ์จะไม่กระตุ้นการป้องกันแรงดันไฟฟ้าต่ำ และสายการผลิตจะไม่ถูกรบกวน

2. ความจุขนาดใหญ่ 200KVA

กำลังการผลิตพิกัดคือ 200KVA กระแสไฟขาออกคือ 304A ซึ่งสามารถตอบสนองข้อกำหนดการรักษาเสถียรภาพแรงดันไฟฟ้าของสายการผลิตอัตโนมัติขนาดกลางหรือสายขาเข้าทั้งหมดของเวิร์กช็อป หลีกเลี่ยงการกำหนดค่าที่ซับซ้อนของตัวปรับแรงดันไฟฟ้าที่มีความจุขนาดเล็กหลายตัวพร้อมกัน ทำให้ตระหนักถึง "การควบคุมจุดเดียว คุณประโยชน์ทั้งหมดของสายการผลิต"

3. DSP + SCR การควบคุมแบบดิจิตอลเต็มรูปแบบ

การใช้ชิปประมวลผล DSP รวมกับสวิตช์แบบไร้สัมผัส SCR ความแม่นยำในเสถียรภาพแรงดันไฟฟ้าคือ ± 1% และความเร็วในการตอบสนองคือ 30 ถึง 50 เท่าของระบบเซอร์โวแบบเดิม ในขณะเดียวกัน ไม่มีการสึกหรอทางกลไก จึงมั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอตลอดระยะเวลาการใช้งานที่ยาวนาน

4. ลดการใช้พลังงานในเวิร์คช็อปลงอย่างมาก

เมื่อเปรียบเทียบกับเครื่องปรับแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิมที่มีประสิทธิภาพประมาณ 96% SBWZ 3 เฟส 200KVA SCR Static AVR สามารถประหยัดไฟฟ้าได้ประมาณ 6,000 ถึง 8,000 kWh ต่อปีสำหรับโรงงาน (คำนวณตามอัตราการโหลดเฉลี่ย 70%) ซึ่งช่วยลดต้นทุนการผลิตได้โดยตรง

5. การออกแบบแบบไร้สัมผัสเหมาะสำหรับสภาวะเริ่ม-หยุดความถี่สูง

เครื่องจักรทั้งเครื่องไม่มีแปรงถ่าน เซอร์โวมอเตอร์ หรือชิ้นส่วนอื่นๆ ที่เปราะบางทางกล สำหรับสายการผลิตที่มีการสตาร์ทเครื่องบ่อยครั้งและการเปลี่ยนแปลงโหลด (เช่น สายการปั๊ม กลุ่มเครื่องฉีดพลาสติก) SBWZ-200KVA แสดงให้เห็นถึงความน่าเชื่อถือและอายุการใช้งานที่ยาวนานกว่าเครื่องปรับแรงดันไฟฟ้าแบบเดิมมาก

6. การป้องกันอัจฉริยะและอินเทอร์เฟซการสื่อสารทางอุตสาหกรรม

รองรับการตั้งโปรแกรมผู้ใช้เพื่อตั้งค่าเกณฑ์การป้องกันแรงดันไฟเกิน แรงดันไฟตก และกระแสไฟเกิน อินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน (Modbus-RTU) สามารถเชื่อมต่อกับระบบ MES ของเวิร์กช็อปหรือระบบ SCADA ซึ่งช่วยให้สามารถตรวจสอบระยะไกล แจ้งเตือนข้อผิดพลาด และรวบรวมข้อมูลพลังงานได้

การใช้งานผลิตภัณฑ์

1. การผลิตยานยนต์และส่วนประกอบแบบครบวงจร: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าระดับสายการผลิตสำหรับ PLC หุ่นยนต์ และระบบเซอร์โวในสายปั๊ม สายเชื่อม สายพ่นสี และสายการประกอบ เพื่อให้มั่นใจถึงจังหวะการผลิตและความแม่นยำของตัวถัง

2. การผลิตเครื่องใช้ในครัวเรือนและผลิตภัณฑ์อิเล็กทรอนิกส์: ใช้เพื่อรักษาเสถียรภาพแรงดันไฟฟ้าของสายขาเข้าทั้งหมดในเครื่องฉีดพลาสติก สายบัดกรี SMT และสายการประกอบอัตโนมัติ กำจัดการแจ้งเตือนของอุปกรณ์และผลิตภัณฑ์ที่มีข้อบกพร่องในแบทช์ที่เกิดจากความผันผวนของแรงดันไฟฟ้า

3. อุตสาหกรรมอาหารและเครื่องดื่มรวมถึงอุตสาหกรรมบรรจุภัณฑ์: จัดหาแหล่งจ่ายไฟที่มีเสถียรภาพสำหรับระบบควบคุมของเครื่องบรรจุ เครื่องซีล สายการบรรจุ และหุ่นยนต์เรียงซ้อน หลีกเลี่ยงข้อบกพร่องของบรรจุภัณฑ์และการปิดสายการผลิตเนื่องจากปัญหาแรงดันไฟฟ้า

4. การผลิตแบตเตอรี่ลิเธียมและเซลล์แสงอาทิตย์: จัดหาแหล่งจ่ายไฟเพื่อรักษาเสถียรภาพแรงดันไฟฟ้าที่มีความแม่นยำสูงสำหรับอุปกรณ์การผลิตที่มีความแม่นยำ เช่น เครื่องม้วนแบตเตอรี่ลิเธียม เครื่องเคลือบบัตร และเครื่องเคลือบส่วนประกอบไฟฟ้าโซลาร์เซลล์ เพื่อให้มั่นใจถึงความสม่ำเสมอของผลิตภัณฑ์และอัตราผลผลิต

5. การแปรรูปโลหะและเครื่องจักรกลหนัก: เหมาะสำหรับแหล่งจ่ายไฟแบบรวมศูนย์ของกลุ่มเครื่องจักร CNC ขนาดใหญ่ เครื่องตัดเลเซอร์ เครื่องตัดพลาสม่า ฯลฯ พร้อมอุปกรณ์การประมวลผลกำลังสูง

อะไรคือข้อดีเมื่อเทียบกับตัวควบคุมแรงดันไฟฟ้าที่ใช้เซอร์โวมอเตอร์แบบดั้งเดิม?

ตัวควบคุมที่ใช้เซอร์โวมอเตอร์ต้องใช้เวลาหลายร้อยมิลลิวินาทีหรือหลายวินาทีในการเคลื่อนที่ทางกลของแปรงคาร์บอน สำหรับเหตุการณ์ "ความผันผวนของพลังงาน" ที่กินเวลาเพียงสิบถึงหลายร้อยมิลลิวินาที ตัวควบคุมแรงดันไฟฟ้าแบบเดิมมักจะไม่ตอบสนองก่อนที่อุปกรณ์โหลดจะหยุดทำงาน วิธีการควบคุมทางอิเล็กทรอนิกส์ของ SCR Static AVR ขนาด 3 เฟส 200KVA สามารถจับและชดเชยเหตุการณ์แรงดันไฟฟ้าชั่วขณะแต่ละเหตุการณ์ได้อย่างแม่นยำ

ในอุตสาหกรรมต่างๆ เช่น การผลิตยานยนต์ การผลิตเครื่องใช้ในครัวเรือน และการประกอบอิเล็กทรอนิกส์ที่ต้องการการผลิตอย่างต่อเนื่อง SBWZ-200KVA ได้รับการพิสูจน์แล้วว่าสามารถลดการหยุดทำงานโดยไม่ได้วางแผนเนื่องจากปัญหาแรงดันไฟฟ้าได้มากกว่า 80% จากการประมาณการว่าสายการผลิตขนาดกลางสูญเสียเงินประมาณ 500,000 ถึง 1 ล้านหยวนต่อปีเนื่องจาก "ความผันผวนของพลังงาน" โดยทั่วไประยะเวลาการกู้คืนการลงทุนของ SBWZ-200KVA คือ 6 ถึง 12 เดือน

คำถามที่พบบ่อย

1. “ความผันผวนของพลังงาน” หมายถึงอะไรโดยเฉพาะ? SBWZ-200KVA จัดการอย่างไร?

"ความผันผวนของพลังงาน" เป็นคำทั่วไปในวงการอุตสาหกรรมสำหรับแรงดันไฟฟ้าตก ซึ่งหมายถึงปรากฏการณ์ที่แรงดันไฟฟ้ากริดลดลงเหลือ 50% - 90% ของค่าพิกัดภายในระยะเวลาอันสั้น (จากสิบมิลลิวินาทีถึงหลายร้อยมิลลิวินาที) แล้วจึงกลับมา SBWZ-200KVA ใช้เทคโนโลยีการชดเชยแบบอิเล็กทรอนิกส์ทั้งหมด DSP + SCR โดยมีเวลาตอบสนอง 10 มิลลิวินาที - 40 มิลลิวินาที - เร็วกว่าระยะเวลาปกติของความผันผวนของพลังงานมาก - และสามารถทำการชดเชยแบบไดนามิกได้อย่างต่อเนื่องในระหว่างแรงดันไฟฟ้าตก รักษาแรงดันไฟฟ้าเอาท์พุตให้คงที่ และตรวจสอบให้แน่ใจว่าอุปกรณ์ดาวน์สตรีมไม่สะดุดเนื่องจากแรงดันไฟฟ้าไม่เพียงพอ

2. ความจุ 200KVA สามารถครอบคลุมอุปกรณ์ได้กี่เครื่อง?

ความจุ 200KVA (3 เฟส 380V, พิกัดกระแส 304A) สามารถรองรับโหลดรวมได้ประมาณ 160KW (คำนวณตามค่าตัวประกอบกำลัง 0.8) สถานการณ์การใช้งานทั่วไปได้แก่: สายการผลิตปั๊มขนาดกลาง (หุ่นยนต์ 6 ตัว + เครื่องอัด 3 เครื่อง + ระบบลำเลียง) หรือเครื่องฉีดขึ้นรูป 10 - 15 เครื่อง (คลาส 150 - 200 ตัน) หรือสายบัดกรี SMT (เครื่องบัดกรี 3 เครื่อง + เครื่องบัดกรีแบบรีโฟลว์ + เครื่องพิมพ์ + ระบบลำเลียง) สำหรับการเลือกเฉพาะ โปรดระบุรายการโหลด แล้วเราจะคำนวณให้คุณ

3. มีการติดตั้งตัวปรับแรงดันไฟฟ้าแบบไร้สัมผัสในห้องกระจายของเวิร์กช็อปอย่างไร ความสามารถในการปรับตัวต่อสิ่งแวดล้อมเป็นอย่างไร?

ช่วงอุณหภูมิในการทำงานของ SBWZ-200KVA คือ -5°C ถึง 40°C และความชื้นสัมพัทธ์น้อยกว่า 90% มาตรฐานระดับการป้องกันตู้คือ IP20 (ป้องกันไม่ให้วัตถุที่มีเส้นผ่านศูนย์กลางมากกว่า 12 มม. เข้าไป) และสามารถอัปเกรดเป็น IP30 (กันฝุ่น) หรือสูงกว่าได้ผ่านการปรับแต่ง สำหรับสภาพแวดล้อมในโรงงาน แนะนำให้ติดตั้งอุปกรณ์ในห้องกระจายสินค้าหรือห้องควบคุมไฟฟ้าแยกต่างหาก เพื่อหลีกเลี่ยงการสัมผัสฝุ่น ละอองน้ำมัน และสเปรย์โดยตรง

4. เมื่อใช้ร่วมกับตัวแปลงความถี่จะมีการรบกวนหรือไม่?

ไม่ SBWZ-200KVA ไม่ได้สร้างฮาร์โมนิคด้วยตัวเอง (อัตราการบิดเบือนเอาท์พุตน้อยกว่า 0.1%) เมื่อเชื่อมต่อตัวแปลงความถี่กับดาวน์สตรีม ตัวปรับเสถียรจะทำหน้าที่เป็น "เลเยอร์การแยก" ที่แทรกอยู่ระหว่างโครงข่ายไฟฟ้าและตัวแปลงความถี่ ซึ่งสามารถลดมลภาวะย้อนกลับของฮาร์โมนิคที่สร้างโดยตัวแปลงความถี่ไปยังโครงข่ายไฟฟ้าแทนได้ เราขอแนะนำให้ติดตั้งอินพุทรีแอคเตอร์ที่ส่วนหน้าของตัวแปลงความถี่ เพื่อปรับความเข้ากันได้ของระบบให้เหมาะสมยิ่งขึ้น

5. อุปกรณ์สามารถเชื่อมต่อกับระบบ MES หรือ SCADA ของเวิร์กช็อปได้อย่างไร?

AVR แบบคงที่ SCR แบบ 3 เฟส 200KVA ติดตั้งอินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน และรองรับโปรโตคอล Modbus-RTU ด้วยการเชื่อมต่อผ่านสายเคเบิลสื่อสารมาตรฐานเข้ากับเกตเวย์อีเทอร์เน็ตอุตสาหกรรมของเวิร์กช็อปหรือตัวควบคุม PLC การอ่านแบบเรียลไทม์ของแรงดันไฟฟ้าอินพุต/เอาต์พุต กระแสไฟฟ้า อัตราโหลด อุณหภูมิ สถานะการแจ้งเตือน ฯลฯ ของอุปกรณ์สามารถทำได้บนแพลตฟอร์ม MES/SCADA เราสามารถจัดเตรียมเอกสารโปรโตคอลการสื่อสารโดยละเอียดและการสนับสนุนทางเทคนิคได้
