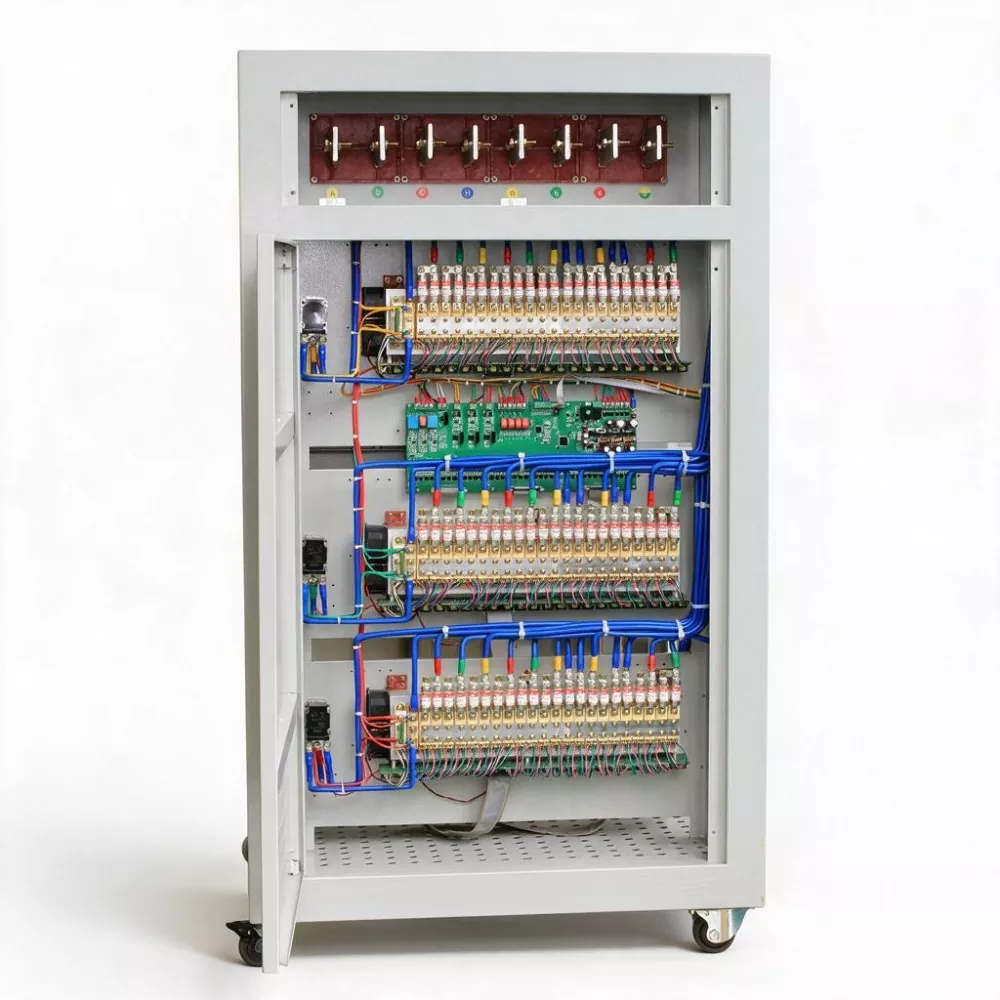

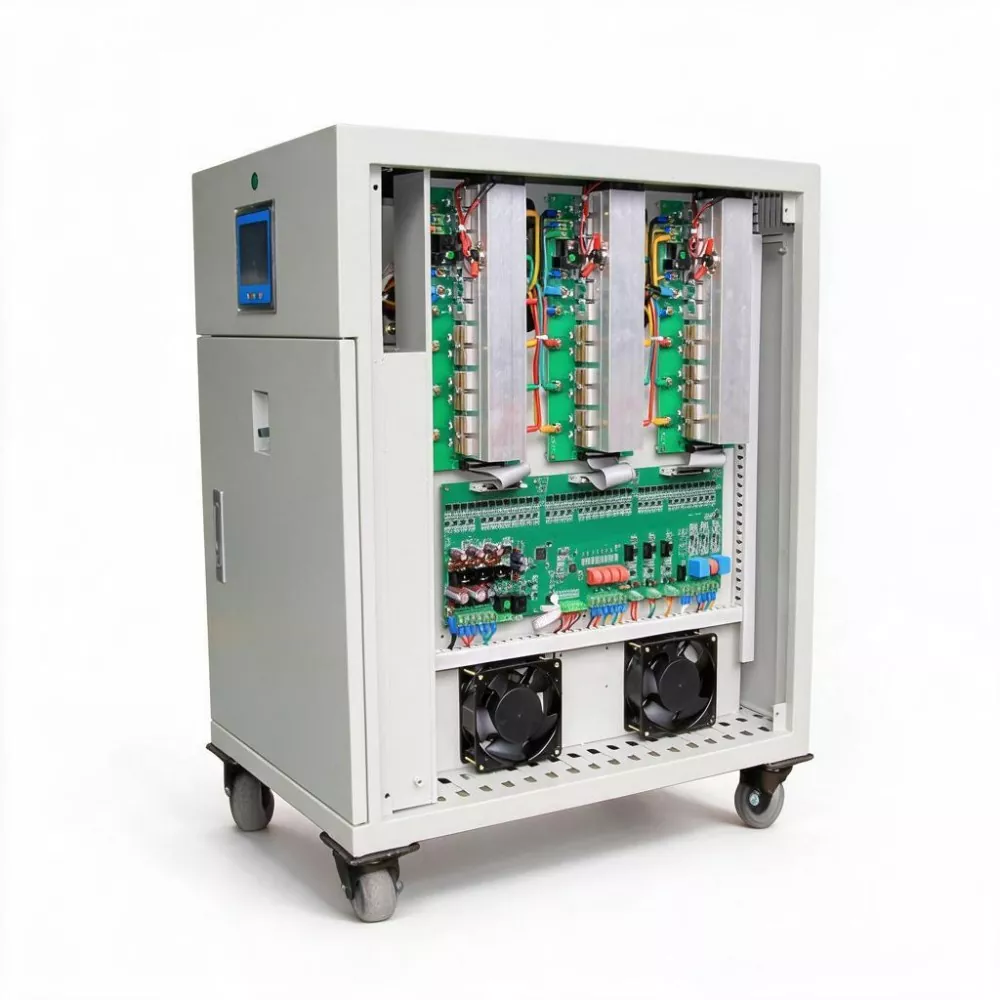

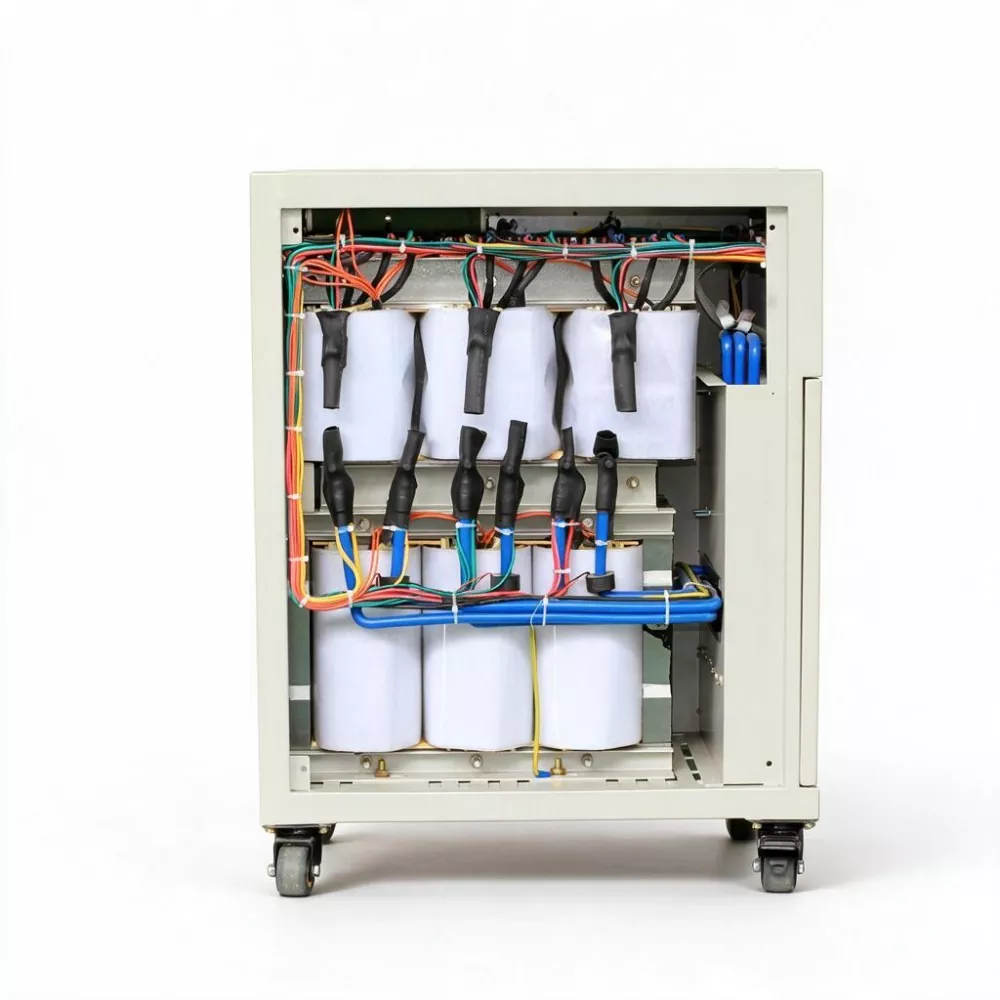

AVR แบบคงที่ 3 เฟส 150kVA SCR

ระบบถ่ายภาพด้วยคลื่นสนามแม่เหล็ก 3.0T ต้องการความสม่ำเสมอของสนามแม่เหล็กหลักเพื่อให้ถึงระดับ 1 ส่วนในล้าน ความแม่นยำในการสลับของขดลวดเกรเดียนต์ให้อยู่ที่ระดับไมโครวินาที และความเสถียรของความถี่ของระบบความถี่วิทยุจะต้องดีกว่า 0.1 ppm ระบบอิเล็กทรอนิกส์ที่มีความแม่นยำสูงเหล่านี้มีข้อกำหนดทั่วไปเพียงข้อเดียวเท่านั้น นั่นคือ แหล่งจ่ายไฟ

สภาพแวดล้อมการจ่ายไฟในโรงพยาบาลมีความซับซ้อน อุปกรณ์ขนาดใหญ่ เช่น CT ขั้วบวกแบบหมุนและเครื่องกำเนิดไฟฟ้าแรงสูง DSA สตาร์ทและหยุดบ่อยครั้ง การใช้พลังงานในการก่อสร้างพื้นที่อยู่ติดกัน และความผันผวนรายวันในระบบส่งไฟฟ้าของเทศบาล ล้วนส่งผลต่อคุณภาพไฟฟ้า

สำหรับแม่เหล็กตัวนำยิ่งยวดของ MRI ความผันผวนของแรงดันไฟฟ้าอาจทำให้แม่เหล็ก "ดับ" (สูญเสียความเป็นตัวนำยิ่งยวด) นั่นคือสถานะตัวนำยิ่งยวดจะหยุดชะงักและฮีเลียมเหลวจะระเหยอย่างรวดเร็ว การดับเพียงครั้งเดียวอาจส่งผลให้เกิดการสูญเสียทางเศรษฐกิจโดยตรง (การติดตั้งฮีเลียมเหลวใหม่ การกระตุ้นด้วยแม่เหล็ก การสอบเทียบระบบ) มูลค่า 200,000 ถึง 500,000 หยวน และการสูญเสียทางอ้อมนั้นยากต่อการประมาณการอีกด้วย

AVR แบบคงที่ SCR แบบ 3 เฟส 150KVA ใช้แกนควบคุมดิจิทัล DSP และเทคโนโลยีการชดเชยแบบไร้สัมผัส SCR แบบรวดเร็ว สามารถดำเนินการควบคุมให้เสร็จสิ้นภายใน 10 มิลลิวินาทีถึง 40 มิลลิวินาที เมื่อแรงดันไฟฟ้าของกริดผันผวน โดยมีความแม่นยำในการควบคุมแรงดันไฟฟ้าที่เสถียรที่ ±1% และอัตราการบิดเบือนของรูปคลื่นที่ <0.1%

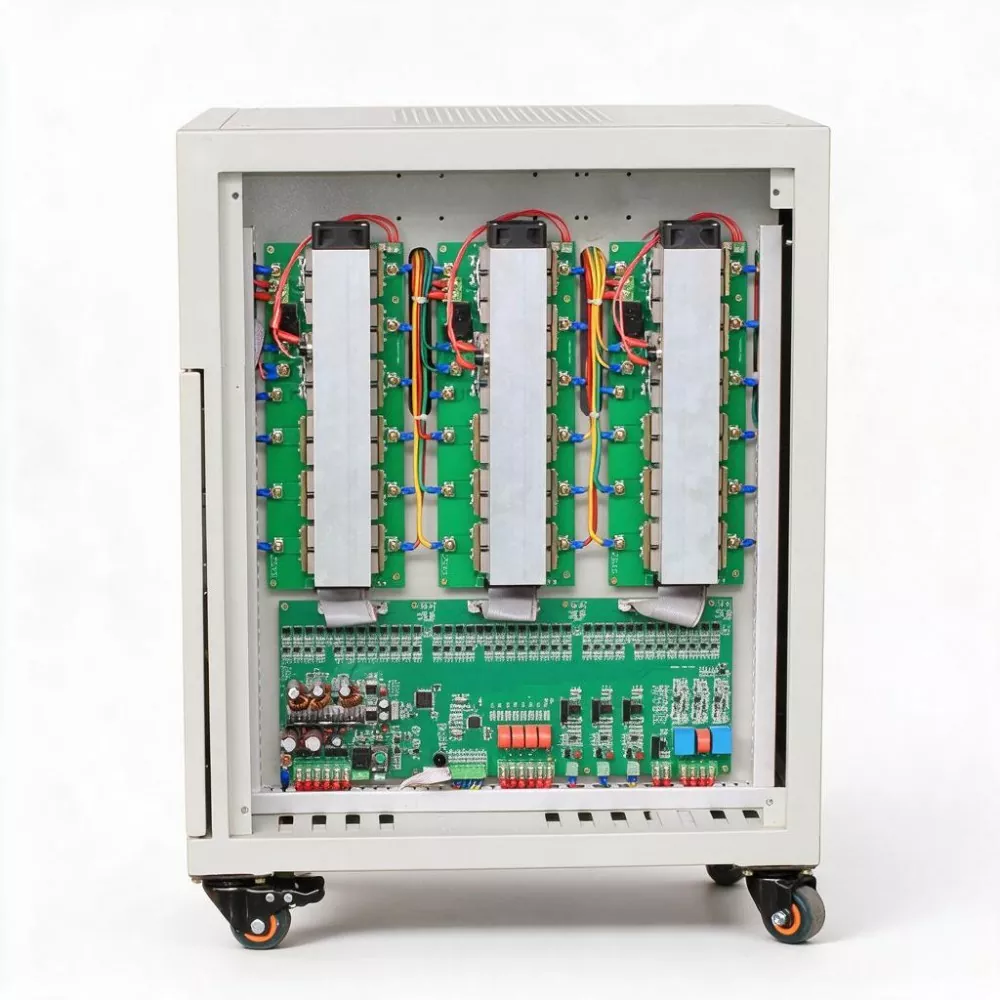

ในเวลาเดียวกัน AVR แบบคงที่ SCR แบบ 3 เฟสนี้ใช้การออกแบบแบบไร้การสัมผัสทั้งหมด โดยไม่ต้องใช้แปรงคาร์บอน ไม่มีชิ้นส่วนที่เคลื่อนไหวด้วยกลไก ซึ่งโดยพื้นฐานแล้วจะขจัดอันตรายที่อาจเกิดขึ้นจากตัวควบคุมแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิม เช่น การควบคุมความล่าช้าและการสัมผัสกับแปรงคาร์บอนที่ไม่ดี

อุปกรณ์ดังกล่าวมีอินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน ซึ่งสามารถเชื่อมต่อกับระบบอัตโนมัติในอาคาร (BAS) หรือระบบตรวจสอบพลังงานของโรงพยาบาลได้ เจ้าหน้าที่โลจิสติกส์สามารถดูสถานะการทำงานของอุปกรณ์ แรงดันไฟฟ้าสามเฟส กระแสไฟฟ้า และอัตราการโหลดแบบเรียลไทม์จากห้องปฏิบัติหน้าที่ ฟังก์ชันการป้องกันที่ตั้งโปรแกรมได้ช่วยให้โรงพยาบาลสามารถตั้งค่าเกณฑ์การป้องกันแรงดันไฟเกินและแรงดันตกตามข้อกำหนดของอุปกรณ์ ทำให้เกิดการปรับเปลี่ยนเฉพาะบุคคล

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. การตอบสนองที่รวดเร็วระดับมิลลิวินาที

เวลาตอบสนองคือ 10ms ถึง 40ms และการปรับจะเสร็จสิ้นภายในครึ่งรอบของความผันผวนของกริด สำหรับอุปกรณ์เกี่ยวกับการถ่ายภาพ เช่น MRI และ CT หมายความว่าแรงดันไฟฟ้าที่ผันผวนเล็กน้อยระหว่างการสแกนจะไม่ส่งผลต่อคุณภาพของภาพ โดยหลีกเลี่ยงการสแกนซ้ำและการได้รับรังสีที่ไม่จำเป็นสำหรับผู้ป่วยเนื่องจากปัญหาด้านแหล่งจ่ายไฟ

2. ± 1% เสถียรภาพแรงดันไฟฟ้าที่มีความแม่นยำสูง

ความแม่นยำของแรงดันไฟฟ้าเฟสคือ ± 1% ซึ่งเหนือกว่าค่าปกติที่ต้องการ ± 5% สำหรับอุปกรณ์ทางการแพทย์มาก แรงดันไฟฟ้าที่เสถียรช่วยรับประกันความสม่ำเสมอของสนามแม่เหล็กคงที่ใน MRI กระแสความร้อนของเส้นใยของหลอด CT และความสม่ำเสมอของเอาท์พุตเครื่องกำเนิดไฟฟ้าแรงสูงใน DSA จึงรับประกันค่าการวินิจฉัยของแต่ละภาพ

3. การออกแบบแบบไม่สัมผัสอย่างเต็มที่

ไม่มีแปรงถ่าน ไม่มีเซอร์โวมอเตอร์ ไม่มีการสึกหรอทางกล สำหรับอุปกรณ์ของโรงพยาบาลที่ทำงานตลอดเวลา หมายความว่าไม่จำเป็นต้องกำหนดเวลาการบำรุงรักษา และอุปกรณ์จะไม่หยุดทำงานเนื่องจากความผิดพลาดในตัวปรับแรงดันไฟฟ้าเอง ความน่าเชื่อถือได้รับการปรับปรุงจาก "ความน่าจะเป็นความน่าเชื่อถือสูง" เป็น "ความน่าเชื่อถือเกือบสมบูรณ์"

4. การบิดเบือนเอาต์พุตต่ำเป็นพิเศษ

อัตราการบิดเบือนรูปคลื่นเอาท์พุตน้อยกว่า 0.1% โดยไม่สร้างฮาร์โมนิคแบบเพิ่มหน่วย นี่เป็นสิ่งสำคัญสำหรับอุปกรณ์สร้างภาพทางการแพทย์ที่มีความไวสูงต่อสภาพแวดล้อมทางแม่เหล็กไฟฟ้า (โดยเฉพาะคอยล์รับ RF ของ MRI) หลีกเลี่ยงปัญหาภาพรบกวนที่เกิดจากการรบกวนฮาร์มอนิก

5. ประสิทธิภาพ≥99%

ประสิทธิภาพสูงไม่เพียงแต่หมายถึงการประหยัดพลังงานและลดต้นทุนเท่านั้น แต่ยังหมายความว่าอุปกรณ์สร้างความร้อนน้อยลง ช่วยลดภาระเพิ่มเติมในระบบทำความเย็นเครื่องปรับอากาศของโรงพยาบาล สำหรับค่าไฟฟ้าของโรงพยาบาลขนาดใหญ่ การสูญเสียตัวเองของ AVR แบบคงที่ SCR ขนาด 150KVA 3 เฟสนั้นแทบไม่มีความสำคัญเลย

6. การตรวจสอบอัจฉริยะและการตั้งค่าพารามิเตอร์ส่วนบุคคล

ผู้ใช้สามารถตั้งโปรแกรมและตั้งค่าแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก เกณฑ์การป้องกันกระแสเกิน และความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้า หน้าจอ LED ดิจิตอลแสดงแรงดันไฟฟ้า กระแสไฟฟ้า และพลังงานสามเฟสแบบเรียลไทม์ อินเทอร์เฟซการสื่อสาร RS485 รองรับการเชื่อมต่อกับ BAS หรือระบบตรวจสอบพลังงานเพื่อให้เกิดการจัดการแบบรวมศูนย์

การใช้งานผลิตภัณฑ์

1. Medical Imaging Center: ให้พลังงานที่มีความบริสุทธิ์สูงและเสถียรสำหรับอุปกรณ์ถ่ายภาพขนาดใหญ่ เช่น MRI (Magnetic Resonance Imaging), CT (Computed Tomography), DSA (Digital Subtraction Angiography) และ DR (Digital X-ray Photography) เพื่อให้มั่นใจถึงคุณภาพของภาพ

2. แผนกรังสีบำบัด: จ่ายพลังงานที่เสถียรให้กับระบบควบคุมและอุปกรณ์สร้างความถี่สูงของอุปกรณ์รังสีบำบัด เช่น เครื่องเร่งเชิงเส้น มีดแกมมา และระบบบำบัดโปรตอน เพื่อให้มั่นใจถึงความแม่นยำของปริมาณการรักษา

3. แผนกห้องปฏิบัติการและพยาธิวิทยา: ให้การป้องกันพลังงานที่เสถียรสำหรับอุปกรณ์ทดสอบที่มีความแม่นยำ เช่น เครื่องวิเคราะห์ทางชีวเคมีขนาดใหญ่ โฟลว์ไซโตมิเตอร์ เครื่องหาลำดับยีน และกล้องจุลทรรศน์อิเล็กตรอน เพื่อให้มั่นใจถึงความถูกต้องแม่นยำของผลการทดสอบ

4. ห้องผ่าตัดและห้อง ICU: จ่ายไฟให้กับอุปกรณ์ช่วยชีวิต เช่น เครื่องปรับอากาศในห้องผ่าตัด เครื่องดมยาสลบ จอภาพ และเครื่องช่วยหายใจ เพื่อให้มั่นใจในความปลอดภัยของผู้ป่วย

5. ห้องจำหน่ายหลักของโรงพยาบาล: สามารถใช้เป็นเครื่องป้องกันสายไฟขาเข้าโดยเฉพาะสำหรับอาคารสร้างภาพหรืออาคารเทคโนโลยีทางการแพทย์ โดยให้การควบคุมแรงดันไฟฟ้าแบบรวมศูนย์สำหรับอุปกรณ์ทางการแพทย์ทั้งหมดในทั้งอาคาร

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. ข้อกำหนดด้านพลังงานเฉพาะสำหรับอุปกรณ์ MRI มีอะไรบ้าง

ส่วนประกอบหลักของ MRI - แม่เหล็กตัวนำยิ่งยวด - ต้องการกระแสกระตุ้นที่เสถียรอย่างยิ่ง คอยล์เกรเดียนต์ต้องการแรงดันไฟฟ้าที่แม่นยำเพื่อสร้างสนามเกรเดียนต์เชิงเส้น และระบบความถี่วิทยุต้องใช้แหล่งจ่ายไฟที่มีฮาร์โมนิกต่ำมากเพื่อกระตุ้นและรับสัญญาณ ความผันผวนของแรงดันไฟฟ้าและการรบกวนฮาร์มอนิกจะส่งผลโดยตรงต่อคุณภาพของภาพ (ส่งผลให้เกิดสิ่งแปลกปลอมหรืออัตราส่วนสัญญาณต่อสัญญาณรบกวนลดลง) และในกรณีที่รุนแรง อาจส่งผลให้แม่เหล็กร้อนเกินไปด้วยซ้ำ ความแม่นยำ ±1% และอัตราการบิดเบือน <0.1% ของ SBWZ-150KVA สามารถตอบสนองข้อกำหนดเหล่านี้ได้ครบถ้วน

2. หากโรงพยาบาลมี UPS อยู่แล้ว ยังจำเป็นต้องมีเครื่องควบคุมแรงดันไฟฟ้าหรือไม่?

ใช่. หน้าที่หลักของ UPS คือการจัดการปัญหาไฟฟ้าดับ แม้ว่าเอาต์พุตจะเสถียร แต่ด้านอินพุตของ UPS ก็ไวต่อความผันผวนของแรงดันไฟฟ้าเช่นกัน ความผันผวนของแรงดันไฟฟ้าบ่อยครั้งจะเร่งอายุของแบตเตอรี่ภายในใน UPS และลดรอบการเปลี่ยนให้สั้นลง (จาก 3-5 ปีเป็น 1-2 ปี) การติดตั้ง SBWZ-150KVA ที่ส่วนหน้าของ UPS สามารถยืดอายุการใช้งานโดยรวมของ UPS และแบตเตอรี่ได้ และลดต้นทุนการดำเนินงานและการบำรุงรักษาในระยะยาวของโรงพยาบาล

3. ความล้มเหลวของอุปกรณ์จะส่งผลต่อการทำงานของอุปกรณ์ทางการแพทย์หรือไม่?

ไม่ SBWZ-150KVA มีฟังก์ชันบายพาสอัตโนมัติในตัว ในกรณีที่อุปกรณ์ภายในขัดข้องหรือโอเวอร์โหลด อุปกรณ์จะเปลี่ยนเป็นโหมดจ่ายไฟโดยตรงจากกริดโดยอัตโนมัติ เพื่อให้มั่นใจว่าอุปกรณ์ทางการแพทย์จะจ่ายไฟได้อย่างต่อเนื่อง ในเวลาเดียวกัน จะมีการส่งสัญญาณเตือนด้วยเสียงและภาพบนแผงควบคุมเพื่อแจ้งเตือนให้เจ้าหน้าที่ซ่อมบำรุงจัดการทันที หลังจากการบำรุงรักษาเสร็จสิ้น อุปกรณ์สามารถเปลี่ยนกลับไปเป็นโหมดแรงดันไฟฟ้าที่เสถียรได้โดยไม่ต้องหยุดการทำงาน

4. อุปกรณ์นี้เหมาะสมกับการปรับปรุงระบบจ่ายไฟของโรงพยาบาลเก่าหรือไม่?

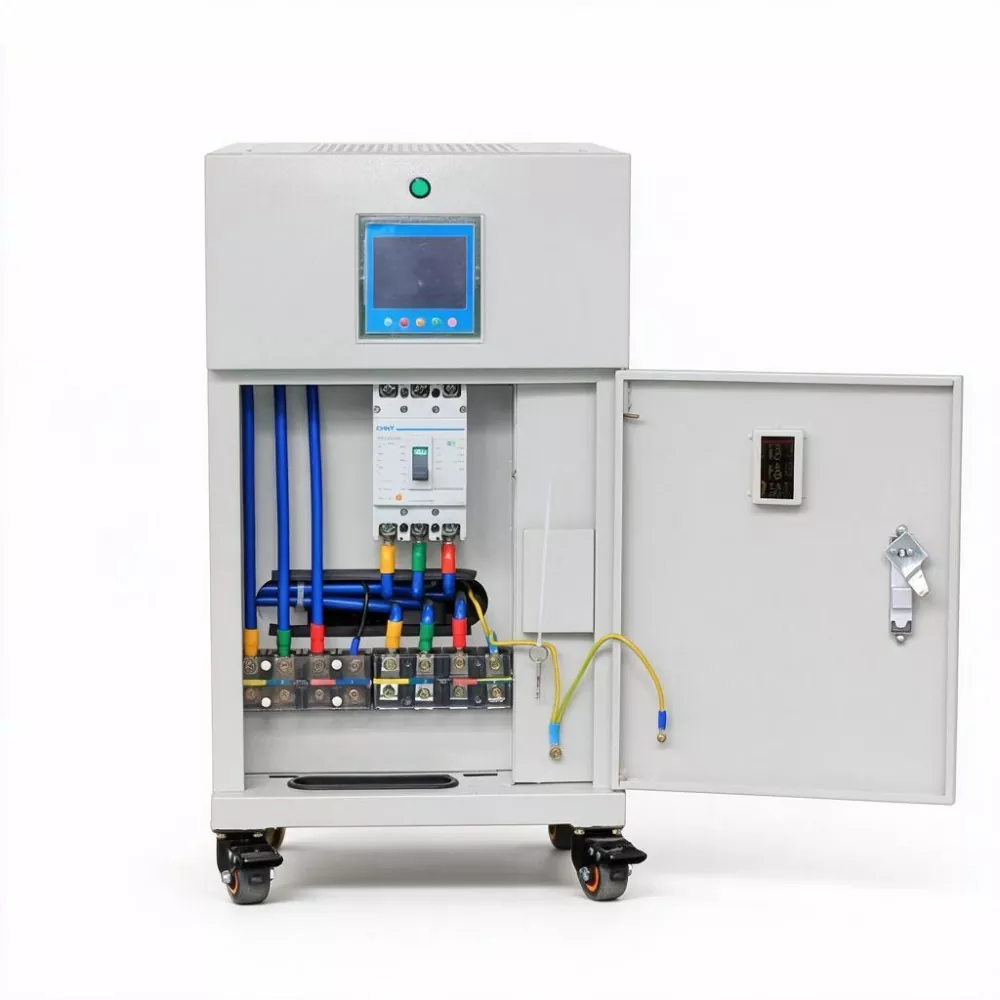

ใช่. AVR แบบคงที่ 3 เฟส 150KVA SCR ใช้การเชื่อมต่อห้าสายสามเฟสมาตรฐาน วิธีการบรรทัดขาเข้าและขาออกสามารถปรับแต่งได้ตามความต้องการในสถานที่ (บนเข้าบนออก / ล่างเข้าล่างออก / ด้านข้างเข้าด้านข้างออก) สำหรับโรงพยาบาลที่มีพื้นที่จำหน่ายไฟฟ้าจำกัด วิศวกรของเราสามารถให้บริการตรวจสอบนอกสถานที่และปรับขนาดได้เพื่อให้แน่ใจว่าอุปกรณ์ได้รับการติดตั้งได้อย่างราบรื่น

5. ระดับเสียงรบกวนของอุปกรณ์นี้อยู่ที่เท่าไร? จะส่งผลต่อสภาพแวดล้อมในโรงพยาบาลหรือไม่?

SBWZ-150KVA ใช้พัดลมควบคุมอุณหภูมิอัจฉริยะ เมื่อโหลดเบาหรืออุณหภูมิแวดล้อมต่ำ พัดลมจะทำงานที่ความเร็วต่ำหรือหยุด เสียงรบกวนต่ำมาก (น้อยกว่า 55dB) แม้ในสภาวะโหลดเต็มที่ ระดับเสียงจะต่ำกว่าเสียงพื้นหลังของห้องอุปกรณ์ของโรงพยาบาลอย่างมาก และจะไม่รบกวนสภาพแวดล้อมของโรงพยาบาล
