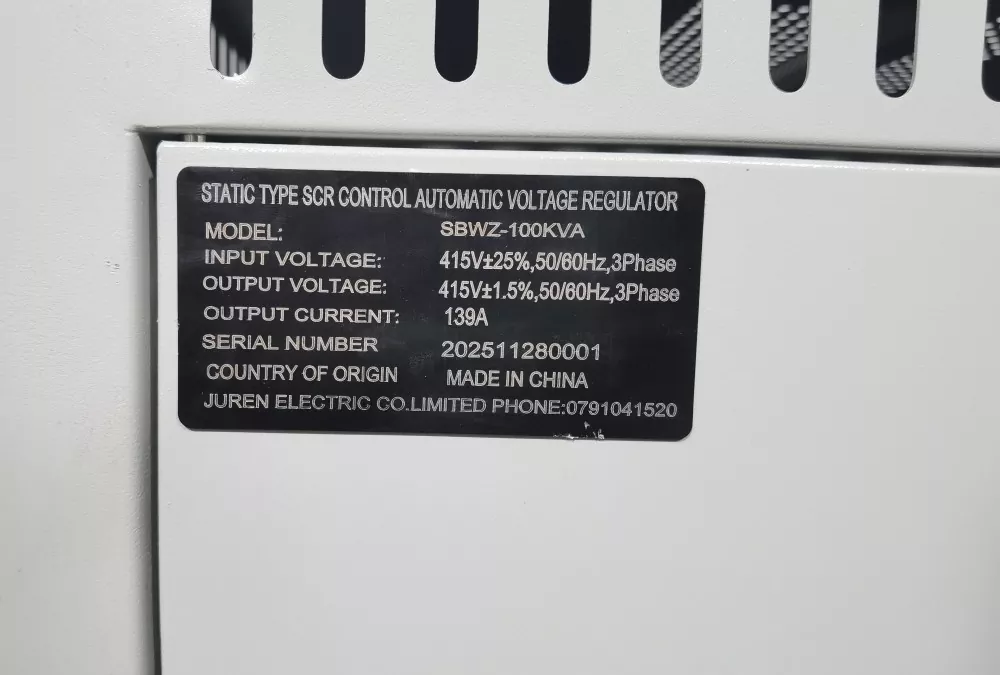

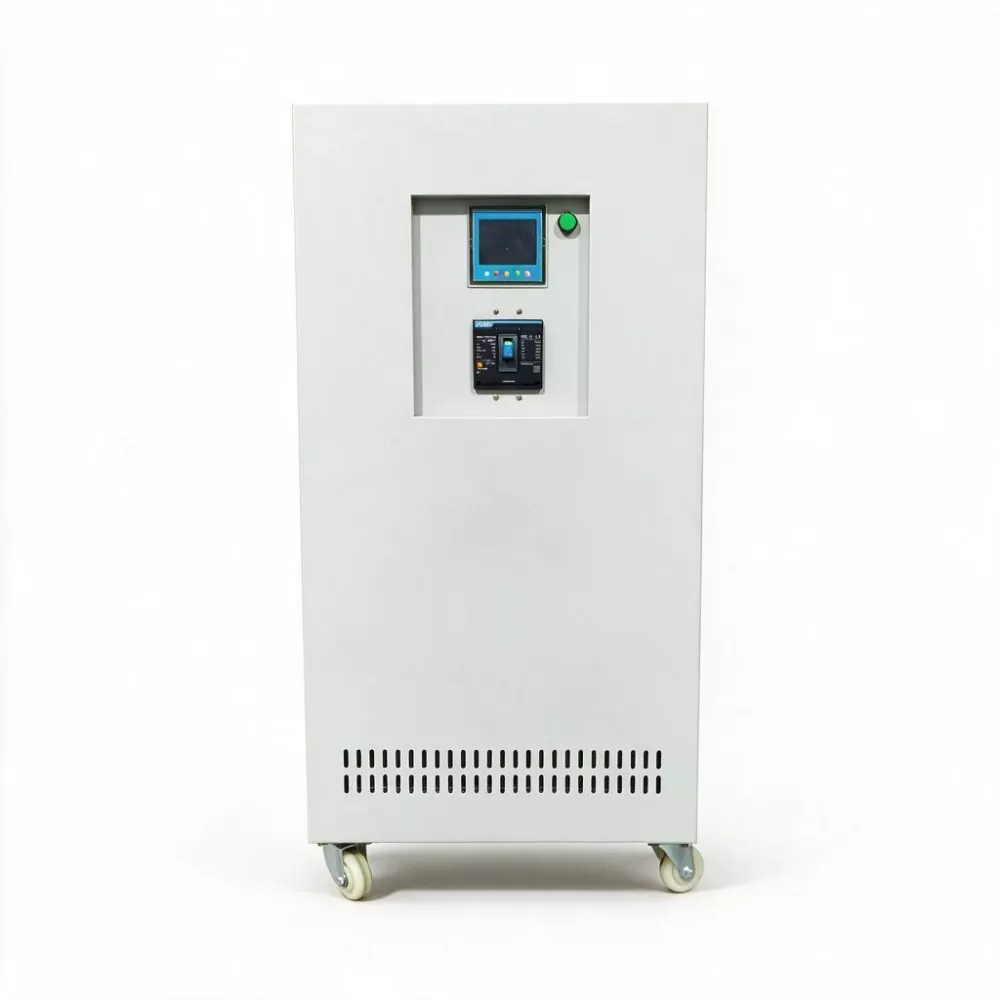

AVR แบบคงที่ 3 เฟส 100kVA SCR

รากฐานของเศรษฐกิจดิจิทัลสมัยใหม่คือศูนย์ข้อมูลและเครือข่ายการสื่อสาร เซิร์ฟเวอร์ สวิตช์ และอุปกรณ์จัดเก็บข้อมูลของโรงงานเหล่านี้มีข้อกำหนดที่เข้มงวดอย่างยิ่งในด้านคุณภาพไฟฟ้า ตามสถิติของ Uptime Institute การหยุดทำงานของศูนย์ข้อมูลมากกว่า 40% เกี่ยวข้องโดยตรงกับปัญหาคุณภาพไฟฟ้า และส่วนสำคัญของปัญหาเหล่านี้ไม่ใช่ไฟฟ้าขัดข้องโดยสมบูรณ์ แต่เกิดจากแรงดันไฟฟ้าตก การกะพริบ หรือการรบกวนแบบฮาร์โมนิกที่กระตุ้นให้เกิดการปิดระบบเพื่อป้องกันอุปกรณ์

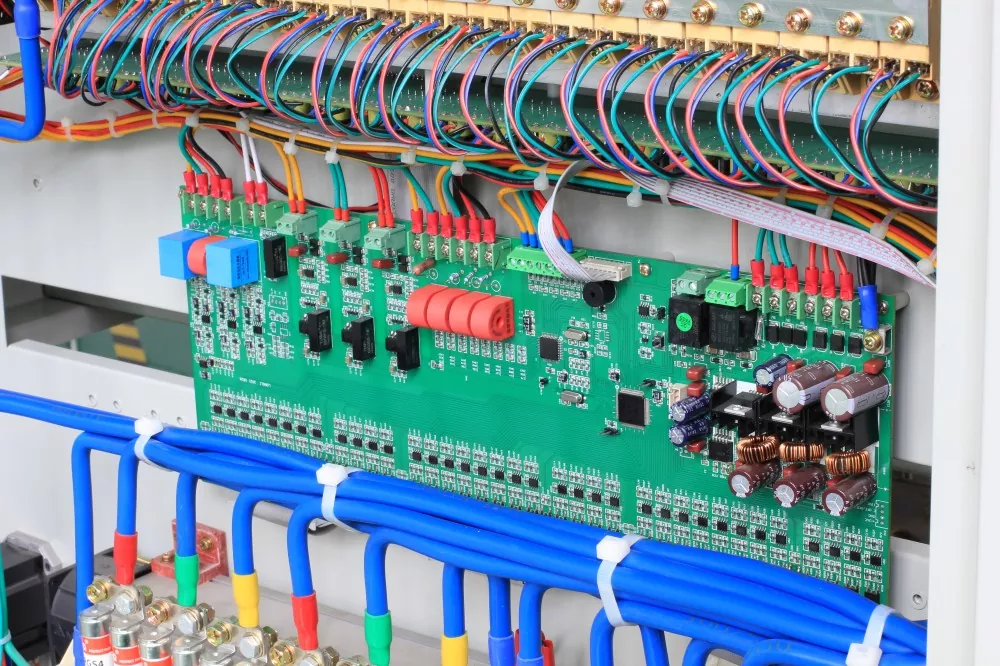

AVR แบบคงที่ SCR แบบ 3 เฟส 100KVA ได้รับการออกแบบโดยมี "การหยุดชะงักของแหล่งจ่ายไฟโดยไม่ใช้ไฟฟ้า" ประเภทนี้เป็นเป้าหมายหลัก ใช้ชิปประมวลผลความเร็วสูง DSP และเทคโนโลยีการสุ่มตัวอย่าง AC ที่รวดเร็วเพื่อตรวจสอบการเปลี่ยนแปลงเล็กน้อยของแรงดันไฟฟ้าอินพุตแบบเรียลไทม์ เมื่อแรงดันไฟฟ้าผันผวนเกิดขึ้น ระบบควบคุมจะดำเนินการคำนวณค่าเบี่ยงเบนให้เสร็จสิ้นภายในไมโครวินาที และขับเคลื่อนโมดูล SCR ให้ดำเนินการชดเชยแบบไร้การสัมผัสและสลับที่จุดข้ามศูนย์ของกระแสไฟฟ้า โดยคืนค่าแรงดันเอาต์พุตกลับเป็นค่าที่ตั้งไว้ภายใน 10 มิลลิวินาทีถึง 40 มิลลิวินาที

พารามิเตอร์ผลิตภัณฑ์

อะไรคือข้อดีเมื่อเทียบกับตัวควบคุมแรงดันไฟฟ้าประเภทเซอร์โวมอเตอร์แบบดั้งเดิม?

AVR แบบคงที่ SCR แบบ 3 เฟส 100KVA ทั้งหมดไม่มีชิ้นส่วนที่เคลื่อนไหวด้วยกลไก ซึ่งช่วยขจัดการสึกหรอของแปรงถ่าน การสัมผัสที่ไม่ดี และอันตรายจากการเกิดประกายไฟโดยสิ้นเชิง สำหรับศูนย์ข้อมูลที่ดำเนินงานตลอด 24 ชั่วโมงทุกวันโดยไม่มีการหยุดชะงัก "ไม่ต้องบำรุงรักษา" หมายความว่าไม่จำเป็นต้องกำหนดเวลาหยุดทำงานเพื่อการบำรุงรักษา และไม่จำเป็นต้องจัดเก็บชิ้นส่วนอะไหล่ที่มีแนวโน้มที่จะเกิดความล้มเหลว

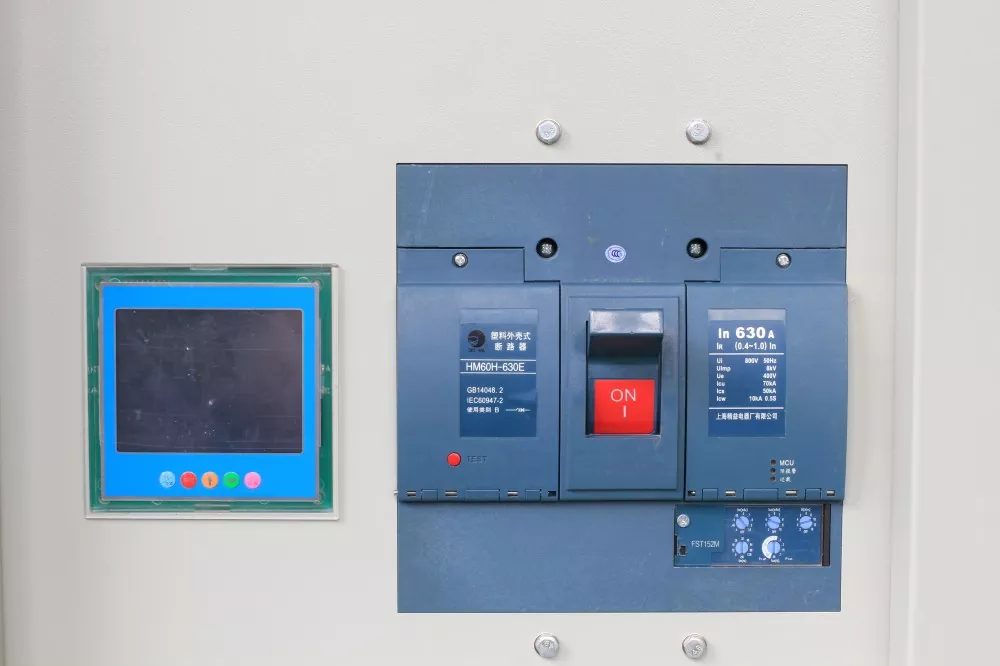

ในแง่ของการจัดการอัจฉริยะ SBWZ-100KVA มาพร้อมกับการตั้งค่าที่ตั้งโปรแกรมได้ที่ครอบคลุมและอินเทอร์เฟซการสื่อสาร RS485 เจ้าหน้าที่ซ่อมบำรุงสามารถดูแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน และสถานะการทำงานของอุปกรณ์สามเฟสจากระยะไกลในห้องควบคุม และตั้งค่าเกณฑ์การป้องกันแรงดันไฟฟ้าเกิน แรงดันตก และกระแสเกินได้

เมื่อมีแนวโน้มคุณภาพไฟฟ้าที่ผิดปกติ ระบบสามารถแจ้งเตือนล่วงหน้าได้ โดยสามารถอัปเกรดจาก "การซ่อมแซมแบบพาสซีฟ" เป็น "การป้องกันแบบแอ็คทีฟ" ในโหมดการทำงาน

คุณสมบัติที่สำคัญ

1. การตอบสนองระดับมิลลิวินาที

เวลาตอบสนองคือ 10ms ถึง 40ms (ปรับได้) และสามารถปรับให้เสร็จสิ้นภายในรอบแรกของความผันผวนของแรงดันไฟฟ้าของกริด สำหรับโหลดด้านไอที เช่น เซิร์ฟเวอร์ สวิตช์ และอุปกรณ์จัดเก็บข้อมูลที่ไวต่อแรงดันไฟฟ้าชั่วขณะ ความเร็วนี้เพียงพอที่จะชดเชยให้เสร็จสิ้นภายในกรอบเวลาการยอมรับของแหล่งจ่ายไฟ เพื่อให้มั่นใจว่าธุรกิจจะไม่หยุดชะงัก

2. ความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้าสูงเป็นพิเศษ

ความแม่นยำของแรงดันไฟฟ้าเฟส ±1%, ความแม่นยำของแรงดันไฟฟ้าในสาย ±1.5% ซึ่งเหนือกว่า ±3% ของตัวปรับแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิมมาก การป้องกันแรงดันไฟฟ้าที่มีความแม่นยำสูงสามารถลดภาระในการปรับแหล่งจ่ายไฟของเซิร์ฟเวอร์ ยืดอายุการใช้งานของโมดูลพลังงาน และลดอัตราความล้มเหลวโดยรวมได้อย่างมีประสิทธิภาพ

3. การออกแบบแบบไม่สัมผัสอย่างเต็มที่

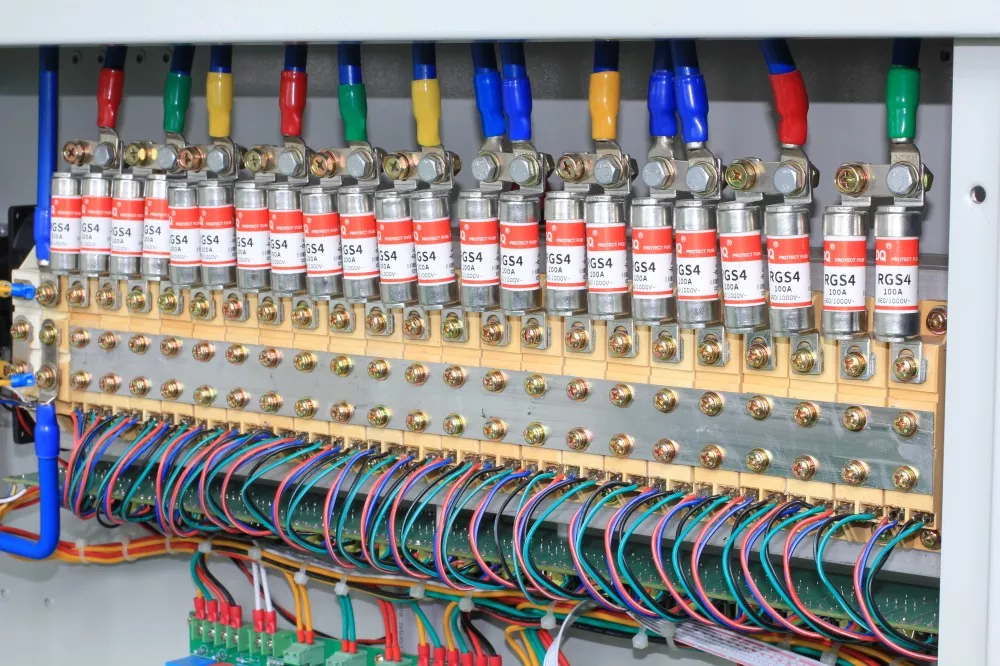

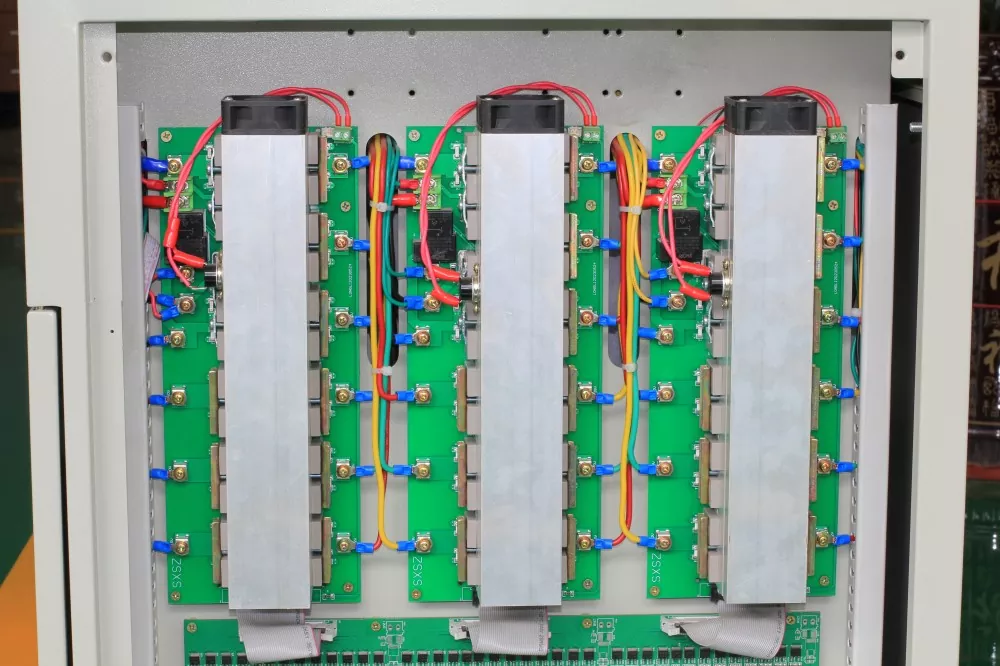

โมดูล SCR ใช้เพื่อทดแทนแปรงถ่านและเซอร์โวมอเตอร์แบบเดิม ช่วยลดชิ้นส่วนที่เคลื่อนไหวทางกลไกในเครื่องจักรทั้งหมด ไม่มีปัญหาต่างๆ เช่น การสึกหรอของแปรงถ่าน การสร้างประกายไฟ หรือการเปลี่ยนตามปกติ ทำให้ AVR แบบคงที่ SCR SCR แบบ 3 เฟส 100KVA เหมาะสมเป็นพิเศษสำหรับไซต์ภารกิจสำคัญที่ไม่สามารถปิดการบำรุงรักษาตามปกติได้

4. ประสิทธิภาพ ≥ 99%

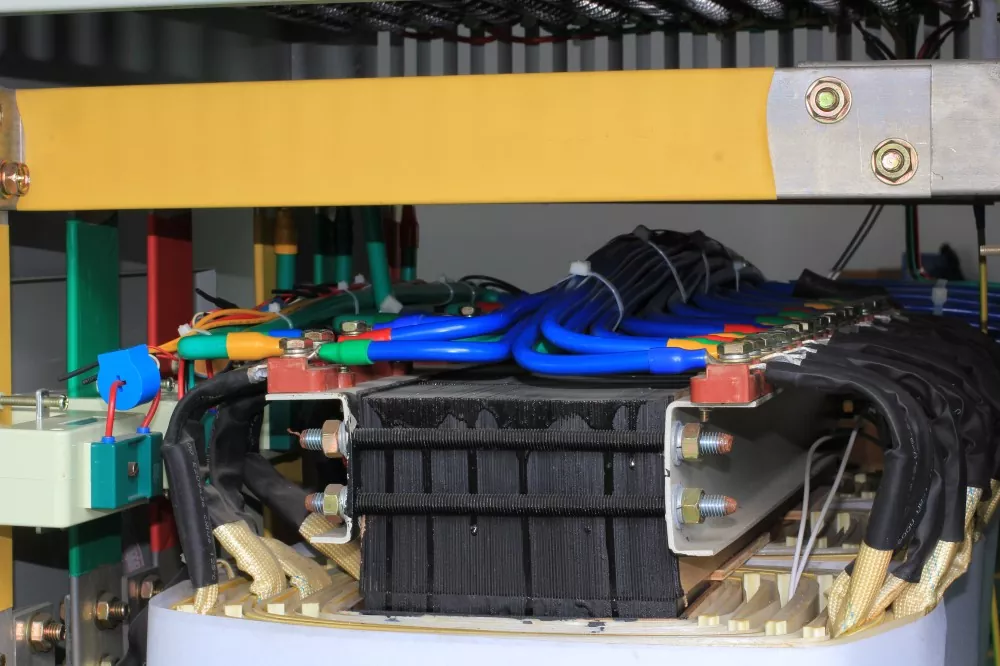

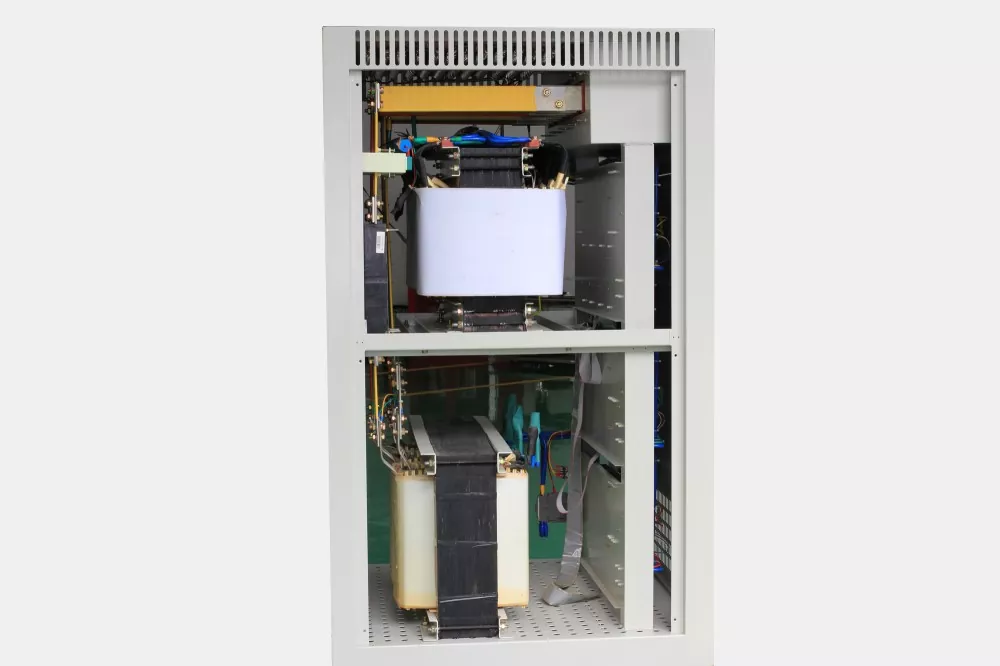

การใช้หม้อแปลงแยกประสิทธิภาพสูงและโมดูล SCR ที่มีการสูญเสียการนำไฟฟ้าต่ำส่งผลให้ประสิทธิภาพโดยรวมอยู่ที่ ≥ 99% คำนวณจากความจุ 100KVA และ 8,760 ชั่วโมงการทำงานต่อปี เมื่อเปรียบเทียบกับเครื่องปรับแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิม (ประสิทธิภาพ 96%) จะสามารถประหยัดได้ประมาณ 3,000 ถึง 4,000 kWh ต่อปี ซึ่งช่วยลดต้นทุนการดำเนินงาน (TCO) ได้อย่างมาก

5. เอาท์พุทบริสุทธิ์

อัตราการบิดเบือนรูปคลื่นเอาต์พุต <0.1% ไม่มีฮาร์โมนิคแบบเพิ่มหน่วย ตัวปรับแรงดันไฟฟ้าไม่รบกวนระบบโครงข่ายไฟฟ้า ซึ่งเป็นไปตามข้อกำหนดที่เข้มงวดของศูนย์ข้อมูลสำหรับสภาพแวดล้อมแม่เหล็กไฟฟ้า (EMC)

6. การตรวจสอบอัจฉริยะและการป้องกันแบบตั้งโปรแกรมได้

รองรับผู้ใช้ในการตั้งค่าแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก เกณฑ์การป้องกันกระแสเกิน และความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้า มีอินเทอร์เฟซการสื่อสาร RS485 มาตรฐาน (โปรโตคอล Modbus-RTU) ซึ่งสามารถเชื่อมต่อกับ DCIM (ระบบการจัดการโครงสร้างพื้นฐานศูนย์ข้อมูล) หรือระบบตรวจสอบสภาพแวดล้อมพลังงานเพื่อให้บรรลุการจัดการแบบรวมศูนย์จากระยะไกล

การใช้งานผลิตภัณฑ์

1. ศูนย์ข้อมูลและโหนดการประมวลผลแบบคลาวด์: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าความเร็วสูงสำหรับตู้เซิร์ฟเวอร์ เครื่องปรับอากาศที่มีความแม่นยำ และส่วนหน้าของ UPS ในห้องคอมพิวเตอร์ IDC ซึ่งช่วยลดความเสี่ยงในการรีสตาร์ทเซิร์ฟเวอร์ที่เกิดจากแรงดันไฟฟ้าตก

2. เครือข่ายหลักการสื่อสารและฮับ 5G: ใช้สำหรับจ่ายไฟแบบสวิตช์ที่ฮับการสื่อสารระดับจังหวัด ห้องคอมพิวเตอร์เครือข่ายหลัก 5G และโหนดคอนเวอร์เจนซ์เครือข่ายบริเวณมหานคร ช่วยให้มั่นใจได้ว่าอุปกรณ์สื่อสารจะไม่ออฟไลน์เนื่องจากความผันผวนของแรงดันไฟฟ้า

3. ระบบธุรกรรมทางการเงิน: ให้การรับประกันแหล่งจ่ายไฟระดับ "ศูนย์แฟลช" สำหรับเซิร์ฟเวอร์การซื้อขายและอุปกรณ์เครือข่ายในตลาดหลักทรัพย์และศูนย์ข้อมูลของธนาคาร เพื่อให้มั่นใจในความสมบูรณ์ของข้อมูลธุรกรรมและความต่อเนื่องทางธุรกิจ

4. ศูนย์ควบคุมการกระจายเสียงและโทรทัศน์: ใช้สำหรับอุปกรณ์ควบคุมการกระจายเสียงในระบบกระจายเสียงโทรทัศน์ สถานีอัปลิงค์ดาวเทียม และห้องคอมพิวเตอร์เครือข่ายวิทยุและโทรทัศน์ หลีกเลี่ยงอุบัติเหตุการออกอากาศที่เกิดจากปัญหาแหล่งจ่ายไฟ

5. อุปกรณ์ตรวจจับความแม่นยำในการผลิตระดับไฮเอนด์: จัดหาแหล่งจ่ายไฟที่มีแรงดันไฟฟ้าคงที่สำหรับอุปกรณ์ที่มีความไวอย่างยิ่งต่อความผันผวนของแรงดันไฟฟ้า เช่น อุปกรณ์ตรวจสอบแผ่นเวเฟอร์เซมิคอนดักเตอร์ เครื่องมือวัดด้วยแสง และเครื่องวัดสามพิกัด

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1.เวลาตอบสนองตั้งแต่ 10ms ถึง 40ms สามารถตอบสนองความต้องการด้านแหล่งจ่ายไฟของเซิร์ฟเวอร์ได้หรือไม่

ตกลง. ตามข้อกำหนดแหล่งจ่ายไฟของอุปกรณ์ไอทีมาตรฐาน แหล่งจ่ายไฟสำหรับเซิร์ฟเวอร์มักจะต้องใช้เวลาพักไม่ต่ำกว่า 10 มิลลิวินาที SBWZ-100KVA สามารถชดเชยแรงดันไฟฟ้าให้เสร็จภายใน 10 มิลลิวินาทีอย่างรวดเร็วที่สุด ในสถานการณ์ที่กริดผันผวนส่วนใหญ่ แหล่งจ่ายไฟของเซิร์ฟเวอร์จะไม่เปิดใช้งานการจัดเก็บพลังงานสำรองด้วยซ้ำ ทำให้เกิดเสถียรภาพแรงดันไฟฟ้าที่ "มองไม่เห็น" อย่างแท้จริง

2. ความสัมพันธ์ระหว่างเครื่องควบคุมแรงดันไฟฟ้าแบบไร้สัมผัสกับ UPS (เครื่องสำรองไฟแบบต่อเนื่อง) คืออะไร?

ทั้งสองเป็นส่วนเสริมมากกว่าการทดแทน UPS แก้ปัญหา "ไฟฟ้าดับ" (โดยการจ่ายไฟผ่านแบตเตอรี่) ในขณะที่ตัวปรับแรงดันไฟฟ้า SBWZ แก้ปัญหา "แรงดันไฟฟ้าไม่เสถียร" สำหรับสถานการณ์ที่มีความผันผวนของแรงดันไฟฟ้าบ่อยครั้งแต่ไฟฟ้าดับไม่บ่อยนัก การใช้โคลงเพียงอย่างเดียวสามารถปรับปรุงคุณภาพของแหล่งจ่ายไฟได้อย่างมาก สำหรับสถานการณ์ที่ต้องการการป้องกันที่ครอบคลุม ขอแนะนำให้ติดตั้งตัวปรับแรงดันไฟฟ้า SBWZ ที่ด้านหน้า UPS ซึ่งสามารถลดการสลับ UPS เป็นโหมดแบตเตอรี่บ่อยครั้งเนื่องจากความผันผวนของแรงดันไฟฟ้า และยืดอายุแบตเตอรี่

3. ประสิทธิภาพ ≥ 99% เป็นจริงแค่ไหน? สามารถประหยัดไฟได้ในระยะยาวเท่าไร?

ค่าประสิทธิภาพนี้อิงจากการทดสอบการทำงานแบบเต็มโหลด ด้วยโหลด 100KVA และประสิทธิภาพ 99% การสูญเสียของอุปกรณ์จะอยู่ที่ประมาณ 1KW หากใช้ตัวปรับแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิม (ที่มีประสิทธิภาพ 96%) การสูญเสียจะอยู่ที่ประมาณ 4KW ด้วยราคาไฟฟ้าอุตสาหกรรมที่ 0.7 หยวนต่อกิโลวัตต์-ชั่วโมง และ 8760 ชั่วโมงต่อปี SBWZ-100KVA สามารถประหยัดค่าไฟฟ้าได้ประมาณ (4-1) × 8760 × 0.7 หยาบคาย 18,396 หยวนต่อปี สามารถเรียกคืนได้ภายในสามปีของต้นทุนพรีเมียมของอุปกรณ์

4. อุปกรณ์รองรับการทำงานแบบขนานเพื่อให้เกิดความซ้ำซ้อนหรือไม่?

ใช่. สามารถติดตั้ง SBWZ-100KVA ได้หลายตัวผ่านตู้บายพาสสำหรับการกำหนดค่าซ้ำซ้อนแบบขนาน (1+1 หรือ N+1) เมื่ออุปกรณ์เครื่องหนึ่งได้รับการบำรุงรักษาหรือล้มเหลว อีกเครื่องหนึ่งจะสามารถรับภาระงานต่อได้อย่างราบรื่น คุณสามารถปรึกษาแผนการกำหนดค่าแบบขนานเฉพาะกับวิศวกรระบบของเรา ซึ่งจะออกแบบตามสถาปัตยกรรมการกระจายพลังงานในสถานที่ของคุณ
5. 3 Phase 100KVA SCR Static AVR กระจายความร้อนได้อย่างไร?

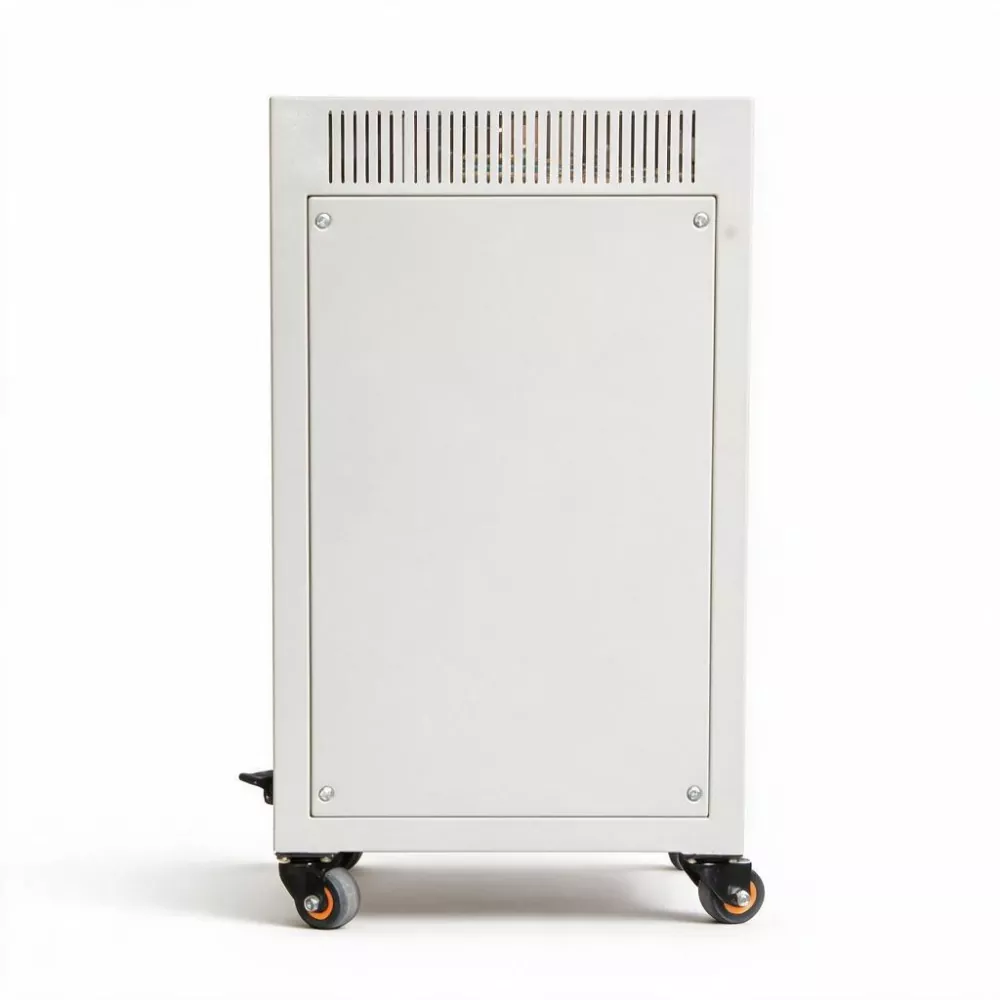

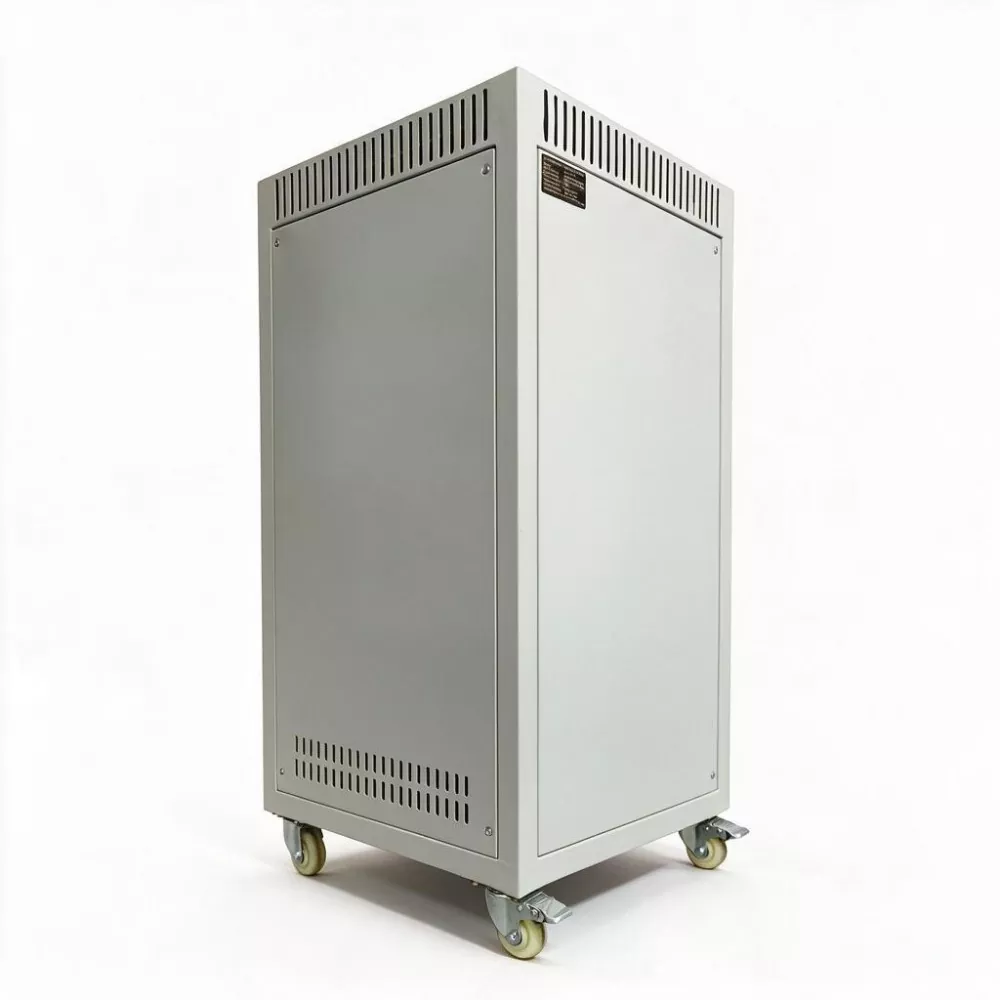

SBWZ-100KVA ใช้ระบบระบายความร้อนด้วยอากาศแบบบังคับเพื่อควบคุมอุณหภูมิอัจฉริยะ โดยมีช่องระบายอากาศทางเข้าและทางออกอยู่ที่ด้านหน้าและด้านหลังของตู้ ขอแนะนำให้ควบคุมอุณหภูมิโดยรอบของพื้นที่ติดตั้งระหว่าง -5°C ถึง 40°C โดยมีความชื้นสัมพัทธ์น้อยกว่า 90% สำหรับอุปกรณ์ที่ติดตั้งในศูนย์ข้อมูลหรือห้องสื่อสาร สภาพแวดล้อมเครื่องปรับอากาศของห้องจะตรงตามข้อกำหนดอย่างสมบูรณ์ สำหรับอุปกรณ์ที่ติดตั้งในห้องจ่ายไฟทั่วไปจะต้องมีการระบายอากาศที่ดีเพียงพอ
