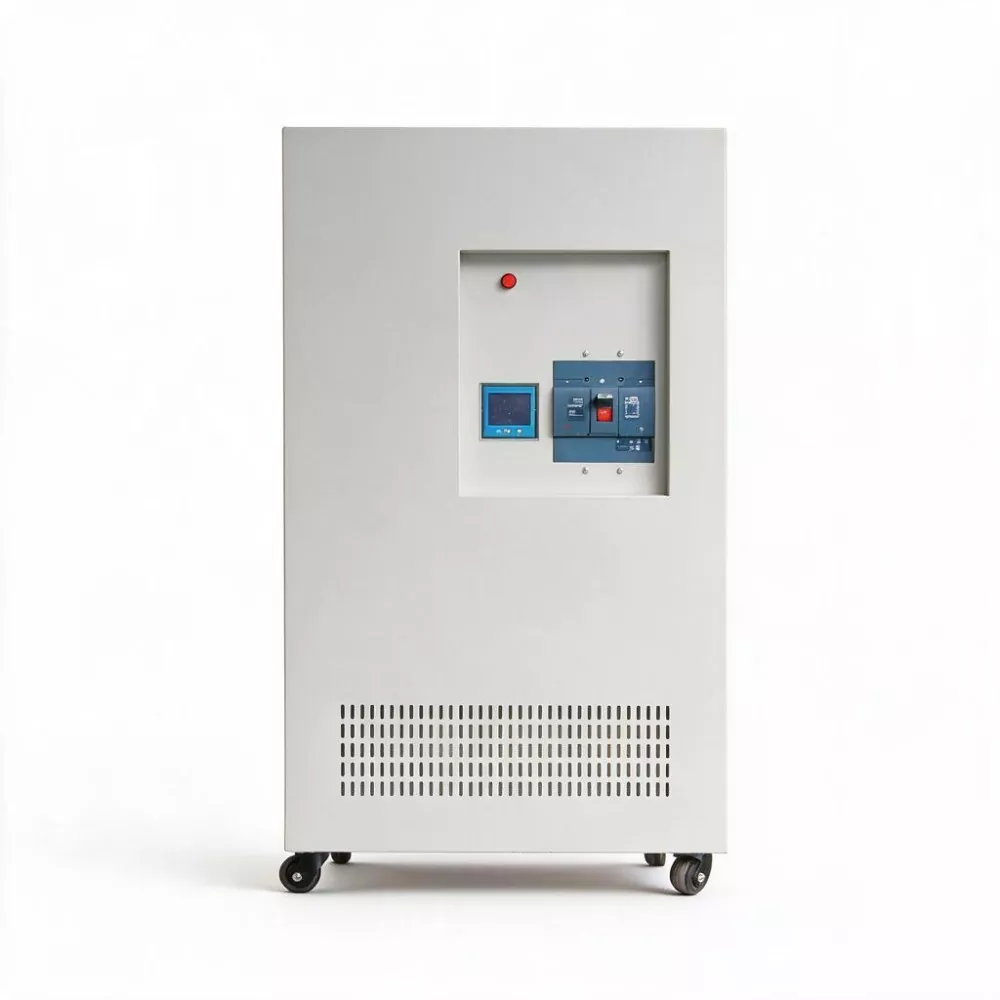

AVR แบบคงที่ 3 เฟส 300kVA SCR

ลักษณะการใช้ไฟฟ้าของอาคารพาณิชย์ขนาดใหญ่ที่ทันสมัยมีดังนี้

· ความซับซ้อน: ผสานรวมโหลดประเภทต่างๆ เช่น กำลังไฟฟ้า (เครื่องปรับอากาศ/ลิฟต์) ไฟส่องสว่าง และข้อมูลอิเล็กทรอนิกส์ (POS/ความปลอดภัย/การสื่อสาร) และโหลดแต่ละประเภทมีข้อกำหนดด้านคุณภาพไฟฟ้าที่แตกต่างกัน

· ความแปรปรวน: ความแตกต่างในการใช้ไฟฟ้าระหว่างกลางวันและกลางคืน วันธรรมดาและวันหยุด เวลาทำการที่มีการใช้งานสูงสุดและนอกเวลาเร่งด่วนสามารถเข้าถึงได้หลายครั้ง การเปลี่ยนแปลงโหลดอย่างรุนแรงทำให้เกิดความผันผวนของแรงดันไฟบัสบ่อยครั้ง

· ความไว: ระบบแคชเชียร์ ระบบแสดงข้อมูล และระบบตรวจสอบความปลอดภัย มีความไวอย่างยิ่งต่อความผันผวนของแรงดันไฟฟ้า แรงดันไฟฟ้าตกเพียงไม่กี่มิลลิวินาทีอาจส่งผลให้ข้อมูลธุรกรรมหลายร้อยรายการสูญหาย หรือการรีสตาร์ทระบบรักษาความปลอดภัย

AVR แบบคงที่ SCR แบบ 3 เฟสขนาด 300KVA ใช้เทคโนโลยีการชดเชยอิสระแบบสามเฟส ซึ่งสามารถแก้ไขปัญหาความไม่สมดุลของโหลดแบบสามเฟสได้อย่างมีประสิทธิภาพ และสามารถทนต่อแรงดันไฟฟ้าตกที่เกิดจากการสตาร์ทมอเตอร์ขนาดใหญ่ ทำให้มั่นใจได้ว่าโหลดที่ละเอียดอ่อนภายใต้บัสเดียวกันจะไม่ได้รับผลกระทบใดๆ

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. การออกแบบระดับฮับความจุขนาดใหญ่

พิกัดความจุ 300KVA, กระแสไฟขาออก 456A. AVR แบบคงที่ขนาด 300KVA SCR แบบ 3 เฟสสามารถใช้เป็นฮับควบคุมแรงดันไฟฟ้าขาเข้าหลักสำหรับอาคารทาวเวอร์หรือพื้นที่ใช้งาน (เช่น บริเวณศูนย์การค้าหรือพื้นที่สำนักงาน) ของอาคารพาณิชย์ ช่วยให้เกิดการจัดการแบบรวมศูนย์ และลดต้นทุนการลงทุนและความซับซ้อนในการจัดการของการกำหนดค่าแบบกระจายอำนาจแบบหลายโหนด

2. ต้านทานผลกระทบของการเริ่มต้นอุปกรณ์ไฟฟ้าขนาดใหญ่

กระแสไฟเริ่มต้นของหน่วยทำความเย็นขนาดใหญ่ ปั๊มดับเพลิง บันไดเลื่อน ฯลฯ สามารถเข้าถึงกระแสไฟที่กำหนดได้ 6-8 เท่า สถาปัตยกรรมการชดเชยแบบไร้การสัมผัส SCR ของ SBWZ-300KVA มีความสามารถในการตอบสนองชั่วคราวที่ยอดเยี่ยม และสามารถจ่ายแรงดันเอาต์พุตได้อย่างต่อเนื่องและเสถียรในระหว่างการสตาร์ทมอเตอร์ ป้องกันไม่ให้อุปกรณ์อื่นๆ บนบัสเดียวกันถูกรบกวน

3. การปรับตัวให้เข้ากับมาตรฐานอาคารสีเขียวและอาคารอัจฉริยะ

ประสิทธิภาพ ≥ 99% โดยมีการสูญเสียตัวเองต่ำมาก เป็นไปตามข้อกำหนดด้านประสิทธิภาพพลังงานที่เข้มงวดของอาคารสีเขียวสำหรับอุปกรณ์จ่ายไฟ ด้วยอินเทอร์เฟซการสื่อสาร RS485 ที่ได้มาตรฐาน ทำให้สามารถเชื่อมต่อกับระบบอัตโนมัติในอาคาร (BAS) และระบบการจัดการพลังงาน (EMS) ได้อย่างราบรื่น ซึ่งช่วยเหลือในการรับรอง LEED, BREEAM และอื่นๆ สำหรับอาคารสีเขียว

4. การควบคุมความแม่นยำสูงอิสระสามเฟส

ในอาคารพาณิชย์ ไฟส่องสว่างแบบเฟสเดียวและอุปกรณ์สำนักงานมีมากมาย และความไม่สมดุลของกระแสไฟสามเฟสถือเป็นเรื่องปกติ SBWZ-300KVA สุ่มตัวอย่างและควบคุมแรงดันไฟฟ้าของแต่ละเฟสอย่างอิสระ เพื่อให้มั่นใจในความแม่นยำและความสมมาตรของแรงดันไฟฟ้าเอาท์พุตสามเฟส และขจัดอันตรายจากการใช้พลังงานที่เกิดจากการเคลื่อนตัวของจุดที่เป็นกลาง

5. การออกแบบที่ไม่ต้องบำรุงรักษาแบบไม่ต้องสัมผัส

โดยปกติแล้วทีมบริหารจัดการทรัพย์สินจะไม่มีวิศวกรไฟฟ้าประจำอยู่ ดังนั้นความเรียบง่ายในการบำรุงรักษาอุปกรณ์จึงเป็นสิ่งสำคัญ SBWZ-300KVA ไม่มีแปรงถ่าน เซอร์โวมอเตอร์ หรือการสึกหรอทางกล และต้องการเพียงการระบายอากาศและการทำความสะอาดทุกวัน เพื่อลดกำลังคนในการทำงานและบำรุงรักษา และต้นทุนสำรองอะไหล่ของทรัพย์สิน

6. คุณภาพไฟฟ้าที่มองเห็นได้ครอบคลุม

หน้าจอแสดงผล LED ดิจิตอลแสดงข้อมูลแรงดันไฟฟ้า กระแส และข้อมูลพลังงานสามเฟสแบบเรียลไทม์ ทำให้สถานะอุปกรณ์ชัดเจนเพียงชำเลืองมอง ข้อมูลที่อัปโหลดผ่านอินเทอร์เฟซการสื่อสารสามารถสร้างแผนภูมิแนวโน้มคุณภาพไฟฟ้าบนเวิร์กสเตชัน BAS ได้ ซึ่งให้การสนับสนุนข้อมูลสำหรับการตรวจสอบพลังงานและการวิเคราะห์ประสิทธิภาพพลังงานของอุปกรณ์

การใช้งานผลิตภัณฑ์

1. ศูนย์การค้าขนาดใหญ่: ให้เสถียรภาพแรงดันไฟฟ้าแบบรวมศูนย์สำหรับระบบแสงสว่าง บันไดเลื่อน ระบบปรับอากาศ เครื่องบันทึกเงินสด และเครือข่ายข้อมูลของพื้นที่เชิงพาณิชย์ทั้งหมด เพื่อให้มั่นใจถึงการทำงานปกติของร้านค้าและประสบการณ์ของผู้บริโภค

2. อาคารสำนักงานเกรด A: ทำหน้าที่เป็นศูนย์กลางการรักษาเสถียรภาพพลังงานหลักสำหรับทั้งอาคาร โดยให้พลังงานที่เสถียรสำหรับไฟส่องสว่างในสำนักงาน อุปกรณ์ไอทีที่มีความแม่นยำ กลุ่มลิฟต์ และระบบปรับอากาศ VAV ภายในอาคาร

3. โรงแรมห้าดาว: ให้การป้องกันแรงดันไฟฟ้าอย่างครอบคลุมสำหรับห้องจัดเลี้ยง ศูนย์การประชุม สปา ห้องซักรีด อุปกรณ์ครัว และระบบควบคุมห้องพักของโรงแรม ป้องกันความผันผวนของแรงดันไฟฟ้าไม่ให้ส่งผลกระทบต่อประสบการณ์ของแขก

4. ศูนย์นิทรรศการขนาดใหญ่และสถานที่เล่นกีฬา: ใช้สำหรับรักษาเสถียรภาพแรงดันไฟฟ้าของระบบไฟส่องสว่าง (โดยเฉพาะหน้าจอ LED และไฟเวที) ระบบกระจายเสียง ระบบควบคุมการเข้าออก และระบบรักษาความปลอดภัย เพื่อให้มั่นใจในความปลอดภัยและความราบรื่นของงานขนาดใหญ่

5. สนามบินและศูนย์กลางการคมนาคม: ให้แหล่งจ่ายไฟที่เสถียรสำหรับระบบคัดแยกสัมภาระ อุปกรณ์รักษาความปลอดภัย บันไดเลื่อนและลิฟต์ ระบบกระจายเสียง และพื้นที่เชิงพาณิชย์ของอาคารผู้โดยสาร

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. สามารถรวม AVR แบบคงที่ SCR SCR 3 เฟส 300KVA เข้ากับระบบอัตโนมัติในอาคาร (BAS) ได้อย่างไร

อุปกรณ์นี้มีอินเทอร์เฟซการสื่อสาร RS485 และรองรับโปรโตคอล Modbus-RTU ผ่านอุปกรณ์เกตเวย์ โปรโตคอล Modbus สามารถแปลงเป็นโปรโตคอล BACnet หรือ KNX ซึ่งช่วยให้สามารถเชื่อมต่อกับแพลตฟอร์ม BAS หลัก เช่น Honeywell, Siemens และ Johnson Controls อุปกรณ์สามารถอัปโหลดแรงดัน กระแสไฟฟ้า กำลัง อัตราโหลด และสถานะสัญญาณเตือนแบบเรียลไทม์ และยังรับคำสั่งระยะไกลจาก BAS สำหรับการตั้งค่าพารามิเตอร์อีกด้วย

2. แหล่งที่มาหลักของความผันผวนของแรงดันไฟฟ้าในคอมเพล็กซ์เชิงพาณิชย์คืออะไร?

แหล่งที่มาหลัก ได้แก่: การสตาร์ท-ดับเครื่องทำความเย็นขนาดใหญ่บ่อยครั้ง (โดยเฉพาะคอมเพรสเซอร์แบบแรงเหวี่ยง) การสตาร์ท-ดับของบันไดเลื่อน ความผันผวนของโหลดในเวลากลางวันของโครงข่ายไฟฟ้าของเทศบาล และปริมาณการใช้ไฟฟ้าของอุปกรณ์ขนาดใหญ่ของผู้เช่าที่อยู่ติดกัน ความสามารถในการตอบสนองระดับมิลลิวินาทีของ SBWZ-300KVA สามารถจัดการกับแหล่งที่มาของความผันผวนเหล่านี้ได้อย่างมีประสิทธิภาพ

3. ความจุ 300KVA สำหรับอาคารพาณิชย์มีความหมายอย่างไร

ยกตัวอย่างศูนย์การค้าขนาด 50,000 ตารางเมตร ความสามารถในการจำหน่ายรวมมักจะอยู่ระหว่าง 5,000 ถึง 8,000 KVA 300KVA ครอบคลุมประมาณ 5% ถึง 8% ของโหลด ซึ่งโดยปกติจะเป็นหนึ่งหรือสองสายป้อน (เช่น บัสหลักสำหรับเครื่องปรับอากาศ) โหลดที่ให้บริการโดย SBWZ-300KVA มักจะถือเป็น "ส่วนน้อยที่สำคัญ" ของการรับประกันแหล่งจ่ายไฟของทั้งอาคาร

4. ประสิทธิภาพที่สูงเป็นพิเศษช่วยประหยัดต้นทุนการดำเนินงานของอาคารพาณิชย์ได้มากเพียงใด?

สมมติว่ามีกำลังการผลิต 300KVA อัตราโหลดเฉลี่ย 70% ราคาไฟฟ้าเชิงพาณิชย์ 1.0 หยวนต่อกิโลวัตต์-ชั่วโมง และ 8,760 ชั่วโมงต่อปี:

· เมื่อใช้ SBWZ-300KVA (ประสิทธิภาพ 99%) การสูญเสียต่อปีจะอยู่ที่ประมาณ 300 × 0.7 × (1 - 0.99) × 8760 กลับไปยัง 18,396 kWh

· เมื่อใช้ตัวปรับแรงดันไฟฟ้าเซอร์โวแบบเดิม (ประสิทธิภาพ 96%) การสูญเสียต่อปีจะอยู่ที่ประมาณ 300 × 0.7 × (1 - 0.96) × 8760 กลับไปยัง 73,584 kWh

· ประหยัดไฟต่อปี ประมาณ 55,188 หยวน กว่าทศวรรษ ประหยัดเงินได้มากกว่า 550,000 หยวน ซึ่งช่วยลดต้นทุนการดำเนินงานได้อย่างมาก

5. ข้อกำหนดในการติดตั้งอุปกรณ์ในห้องกระจายสินค้าของอาคารมีอะไรบ้าง?

ข้อกำหนดสำหรับห้องกระจายสินค้าคือความสูงสุทธิไม่ต่ำกว่า 2.2 เมตร ระยะบำรุงรักษา ≥ 0.8 เมตรก่อนและหลังอุปกรณ์ อุณหภูมิโดยรอบไม่เกิน 40°C ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้า ขอแนะนำให้ใช้ข้อกำหนด YJV 3×150 มม.² + 2×70 มม.² หรือสูงกว่าสำหรับสายเคเบิลขาเข้า (แกนทองแดง) และ 630A หรือสูงกว่าสำหรับเซอร์กิตเบรกเกอร์ส่วนหน้า
