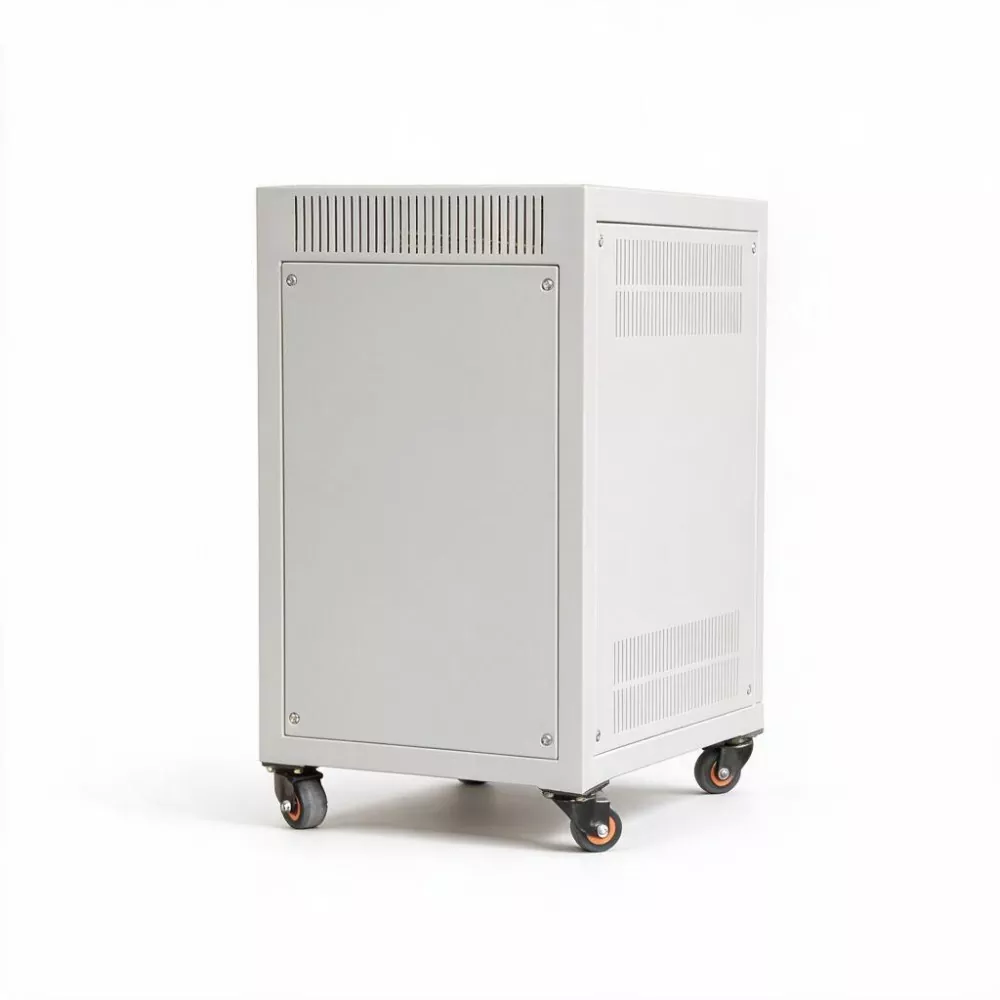

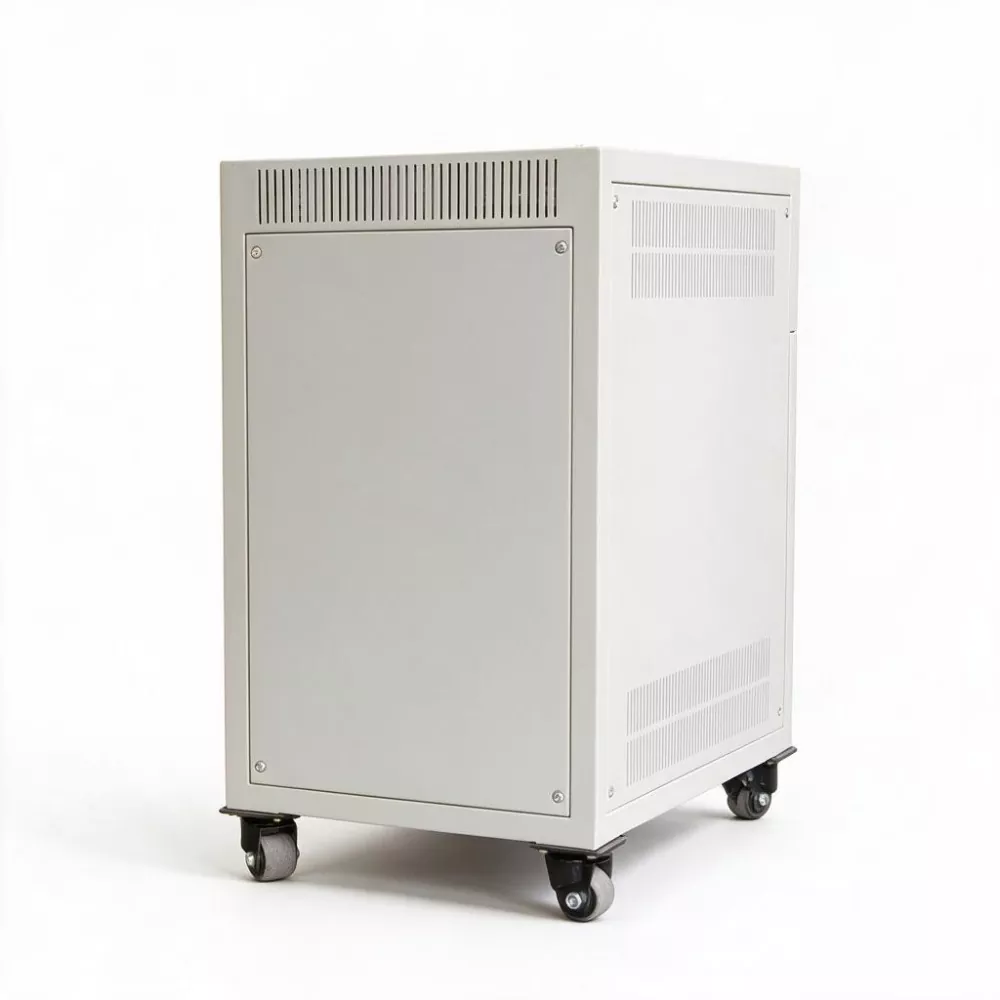

AVR แบบคงที่ 3 เฟส 50kVA SCR

3 เฟส 50KVA SCR Static AVR ใช้ชิปประมวลผล DSP ความเร็วสูงเป็นแกนควบคุมเพื่อติดตามการเปลี่ยนแปลงของแรงดันไฟฟ้าอินพุตสามเฟสแบบเรียลไทม์ เมื่อแรงดันไฟฟ้ากริดผันผวน ระบบ DSP จะคำนวณแรงดันไฟฟ้าชดเชยที่ต้องการภายในมิลลิวินาที และดำเนินการชดเชยการสลับอย่างรวดเร็วแบบไร้การสัมผัสผ่านโมดูล SCR (ไทริสเตอร์) ดังนั้นจึงบรรลุความเสถียรของแรงดันไฟฟ้าทันทีของเอาต์พุต กระบวนการทั้งหมดไม่จำเป็นต้องใช้ชิ้นส่วนที่เคลื่อนไหวด้วยกลไกใดๆ ซึ่งช่วยขจัดปัญหาการสึกหรอของแปรงถ่าน การสร้างประกายไฟ และการเปลี่ยนตามปกติโดยสิ้นเชิง

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. ไม่มีการควบคุมการสัมผัส

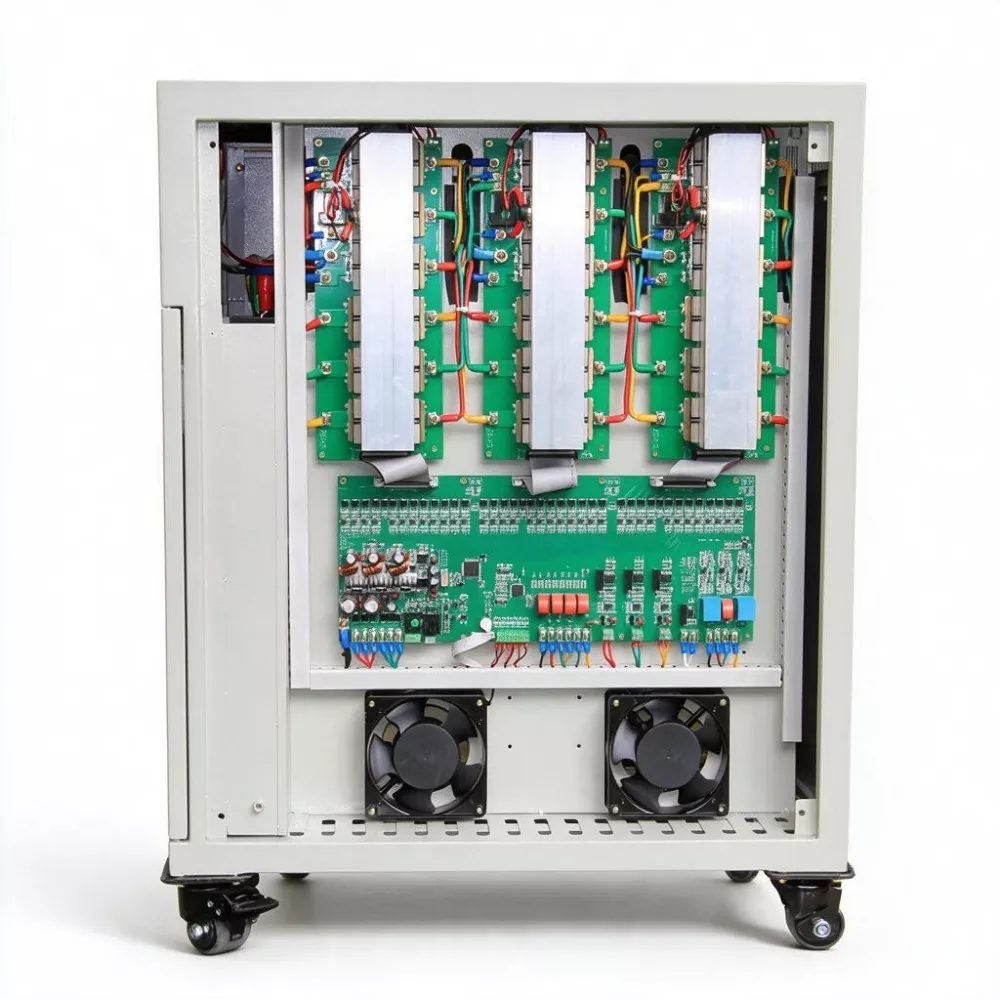

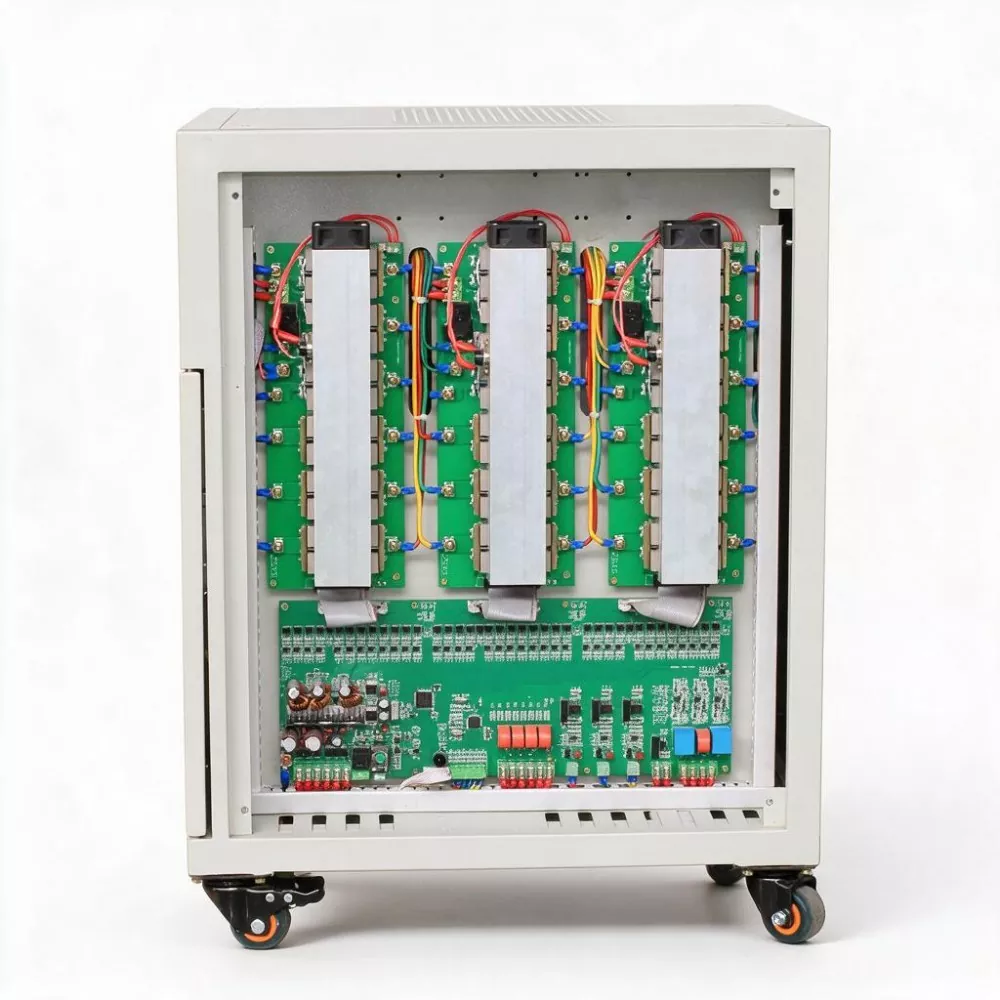

โมดูล SCR ใช้เพื่อให้ได้รับการชดเชยและควบคุมแรงดันไฟฟ้าอย่างรวดเร็ว เครื่องจักรทั้งหมดไม่มีชิ้นส่วนกลไกที่เคลื่อนไหวได้ (ไม่มีแปรงคาร์บอน ไม่มีเซอร์โวมอเตอร์) ซึ่งช่วยลดปัญหาในการบำรุงรักษาของอุปกรณ์ควบคุมแรงดันไฟฟ้าแบบดั้งเดิม เช่น การสึกหรอของแปรงถ่าน ประกายไฟ และการเปลี่ยนตามปกติโดยสิ้นเชิง ทำให้ได้รับการทำงานที่ไม่ต้องบำรุงรักษาอย่างแท้จริง และลดต้นทุนการดำเนินงานตลอดอายุการใช้งานลงอย่างมาก

2. การควบคุมแบบดิจิตอล DSP

การใช้ชิปการวัดการประมวลผล DSP เป็นแกนควบคุม รวมกับเทคโนโลยีการสุ่มตัวอย่าง AC ที่รวดเร็วและเทคโนโลยีการแก้ไขค่าที่มีประสิทธิภาพ ทำให้สามารถตรวจสอบการเปลี่ยนแปลงของแรงดันไฟฟ้าของกริดแบบเรียลไทม์ ความเร็วในการตอบสนองสามารถเข้าถึง 10ms ถึง 40ms (ปรับได้) และสามารถควบคุมให้เสร็จสิ้นภายในมิลลิวินาทีของความผันผวนของกริด ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าเอาต์พุตจะมีเสถียรภาพในทันที โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุปกรณ์ที่มีแรงดันไฟฟ้าที่ไวต่อการเปลี่ยนแปลงชั่วคราว

3. ความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้าสูง

ความแม่นยำในการรักษาแรงดันไฟฟ้าเฟสคือ ± 1% และความแม่นยำของแรงดันไฟฟ้าในสายคือ ± 1.5% อัตราการบิดเบือนของรูปคลื่นเอาท์พุตน้อยกว่า 0.1% โดยไม่สร้างฮาร์โมนิคเพิ่มขึ้น จึงรับประกันแหล่งจ่ายไฟที่บริสุทธิ์และเสถียรสำหรับเครื่องมือที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ และระบบควบคุมเชิงตัวเลข

4. ประสิทธิภาพสูง

ประสิทธิภาพ AVR แบบคงที่ของ SCR แบบ 3 เฟส 50KVA อยู่ที่ ≥99% ซึ่งสูงกว่าตัวควบคุมแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิมถึง 96% มาก การสูญเสียตัวเองมีน้อยมาก และการดำเนินงานในระยะยาวสามารถลดต้นทุนการใช้พลังงานได้อย่างมาก ซึ่งเป็นไปตามข้อกำหนดขององค์กรในการอนุรักษ์พลังงาน การลดการปล่อยก๊าซเรือนกระจก และการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม

5. เทคโนโลยีการสลับกระแสเป็นศูนย์

ด้วยการใช้เทคโนโลยีการสลับกระแสเป็นศูนย์ โมดูล SCR จะเปิดและปิดที่จุดกระแสเป็นศูนย์ หลีกเลี่ยงกระแสไฟช็อตและแรงดันไฟกระชากในช่วงเวลาการสลับได้อย่างมีประสิทธิภาพ ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของการทำงานของอุปกรณ์

6. การป้องกันที่ตั้งโปรแกรมได้และการตรวจสอบอัจฉริยะ

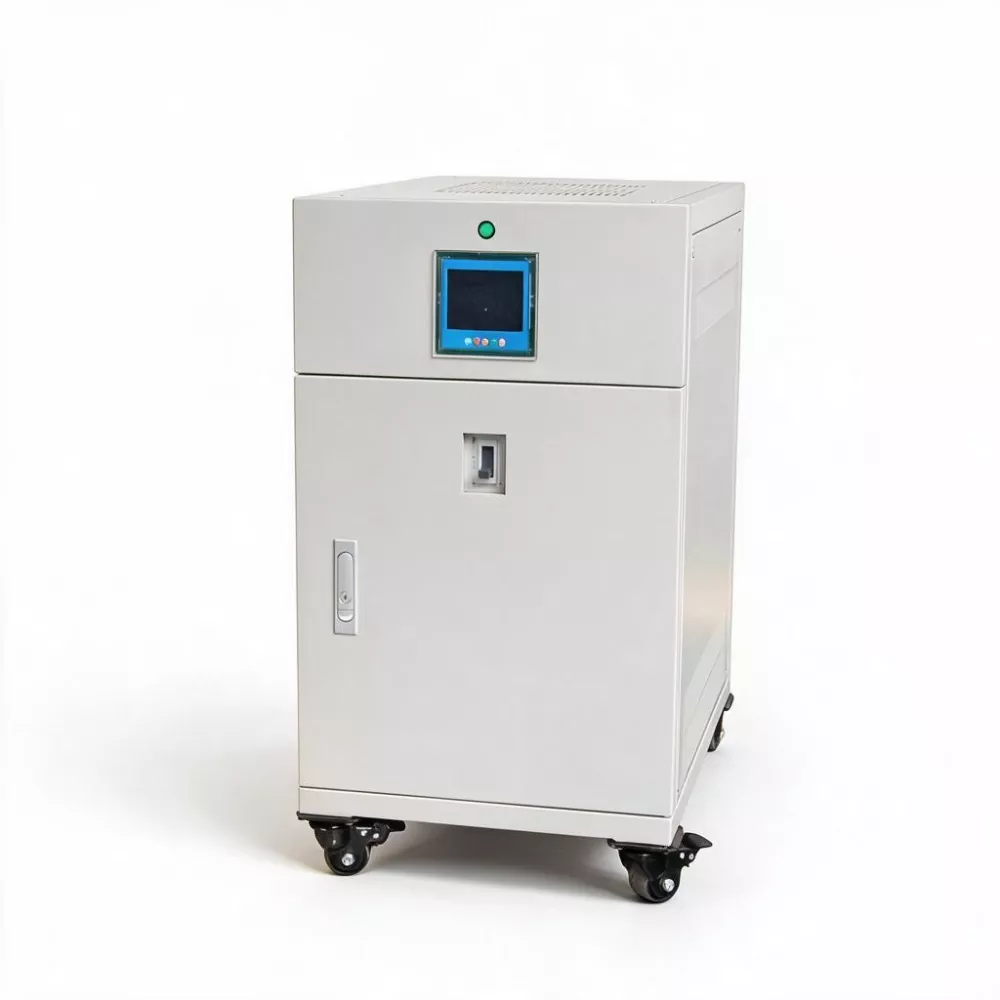

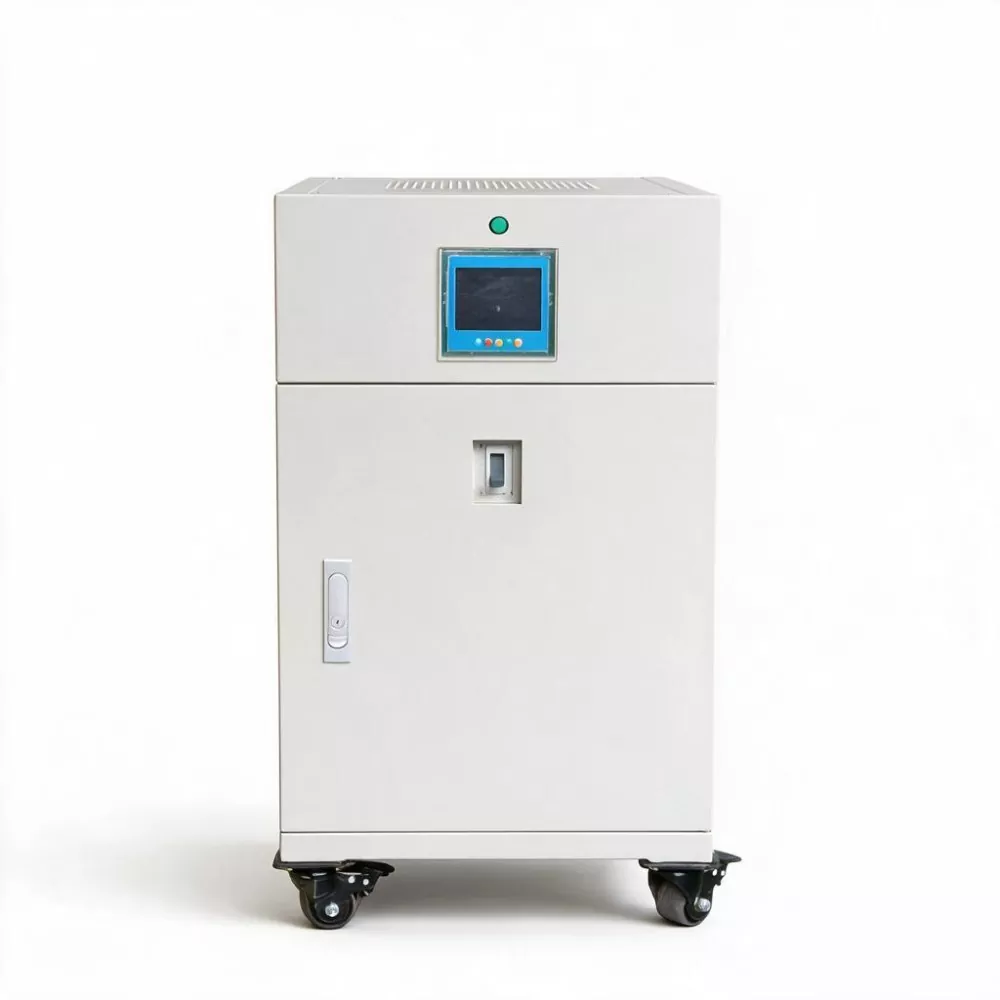

ผู้ใช้สามารถตั้งค่าแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก เกณฑ์การป้องกันกระแสเกิน และความแม่นยำในการปรับแรงดันไฟฟ้าให้คงที่ผ่านการตั้งโปรแกรม ฟังก์ชั่นการป้องกันหลายตัวในตัว เช่น โอเวอร์โหลด แรงดันไฟเกิน แรงดันตก ลัดวงจร ความร้อนสูงเกินไป และการสูญเสียเฟส รวมถึงฟังก์ชันบายพาสอัตโนมัติ จอแสดงผล LED ดิจิตอลแสดงแรงดันไฟฟ้า กระแส และพลังงานสามเฟสแบบเรียลไทม์ และสถานะการทำงานก็ชัดเจนในทันที

7. ฉนวน E-class ทนแรงดันไฟฟ้าสูง

เกรดของฉนวนถึงระดับ E และความแข็งแรงของฉนวนสามารถทนต่อ AC 2500V/1 นาที โดยไม่มีการวาบไฟตามผิวหรือพังทลาย ช่วงอุณหภูมิในการทำงานของผลิตภัณฑ์คือ -5°C ถึง 40°C ความชื้นสัมพัทธ์น้อยกว่า 90% และเหมาะสำหรับสภาพแวดล้อมในโรงงานอุตสาหกรรมต่างๆ

การใช้งานผลิตภัณฑ์

1. สายการผลิตระบบอัตโนมัติทางอุตสาหกรรม: ให้แหล่งจ่ายไฟแรงดันไฟฟ้าที่เสถียรความเร็วสูงสำหรับระบบควบคุม PLC เซอร์โวไดรฟ์ เวิร์กสเตชันหุ่นยนต์ และสายการประกอบอัตโนมัติ ป้องกันการเตือนอุปกรณ์ การปิดเครื่อง และการหยุดชะงักของการผลิตที่เกิดจากแรงดันไฟฟ้าชั่วขณะ

2. อุปกรณ์การประมวลผลทางกลและโลหะขนาดใหญ่: เหมาะสำหรับอุปกรณ์การประมวลผลพลังงานขนาดใหญ่ เช่น เครื่องมือกลขนาดใหญ่ เครื่องตัดเลเซอร์ เครื่องตัดพลาสม่า และอุปกรณ์ปั๊มขึ้นรูป ซึ่งให้แหล่งจ่ายไฟแรงดันไฟฟ้าที่เสถียรเพื่อให้มั่นใจในความแม่นยำในการประมวลผลและความปลอดภัยของอุปกรณ์

3. สิ่งอำนวยความสะดวกทางการแพทย์: จัดหาแหล่งจ่ายไฟที่มีความแม่นยำสูงและมีความเสถียรสูงสำหรับศูนย์การถ่ายภาพของโรงพยาบาล (CT, MRI) อุปกรณ์ในห้องผ่าตัด และเครื่องมือที่มีความแม่นยำในห้องปฏิบัติการ เพื่อให้มั่นใจในคุณภาพการวินิจฉัยและความปลอดภัยของผู้ป่วย

4. สถานีฐานการสื่อสารและศูนย์ข้อมูล: ใช้สำหรับสวิตช์จ่ายไฟและส่วนหน้าของเครื่องปรับอากาศที่มีความแม่นยำในสถานีฐานการสื่อสาร 5G และศูนย์ข้อมูลขนาดเล็กและขนาดกลาง ทำให้มั่นใจได้ว่าอุปกรณ์สื่อสารจะไม่เสียหายเนื่องจากความผันผวนของแรงดันไฟฟ้า

5. ลิฟต์และอุปกรณ์ในอาคาร: ให้แหล่งจ่ายไฟที่เสถียรสำหรับอุปกรณ์หลัก เช่น ระบบลิฟต์ เครื่องปรับอากาศส่วนกลาง และปั๊มดับเพลิงในอาคารสูง หลีกเลี่ยงความล้มเหลวของอุปกรณ์และอันตรายด้านความปลอดภัยที่เกิดจากแรงดันไฟฟ้าที่ผิดปกติ

6. สถาบันวิจัยและการทดสอบ： จัดหาแหล่งจ่ายไฟแรงดันไฟฟ้าที่มีความเสถียรที่มีความแม่นยำสูงสำหรับห้องทดสอบด้านสิ่งแวดล้อม เครื่องมือวัดที่มีความแม่นยำ และอุปกรณ์ทดสอบกำลังสูงในห้องปฏิบัติการของมหาวิทยาลัย ศูนย์ตรวจสอบคุณภาพ และสถาบันวิจัย ทำให้มั่นใจในความแม่นยำและการทำซ้ำของข้อมูลการทดลอง

อะไรคือความแตกต่างและข้อดีเมื่อเปรียบเทียบกับตัวควบคุมแรงดันไฟฟ้าประเภทเซอร์โวมอเตอร์แบบดั้งเดิม?

ด้วยการปรับปรุงอย่างต่อเนื่องของระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่และระดับการผลิตที่มีความแม่นยำ อุปกรณ์ไฟฟ้าจำนวนมากขึ้นเรื่อยๆ มีข้อกำหนดที่สูงขึ้นสำหรับคุณภาพของแหล่งจ่ายไฟ ไม่เพียงแต่ต้องการแรงดันไฟฟ้าที่เสถียรเท่านั้น แต่ยังสามารถตอบสนองความผันผวนของแรงดันไฟฟ้าได้ทันที เพื่อหลีกเลี่ยงความผิดปกติของโปรแกรม PLC, สัญญาณเตือนเซอร์โวไดรฟ์ และการเบี่ยงเบนการวัดของเครื่องมือที่มีความแม่นยำ แม้ว่าตัวควบคุมแรงดันไฟฟ้าแบบเซอร์โวมอเตอร์แบบดั้งเดิมจะมีประสิทธิภาพที่เชื่อถือได้ แต่วิธีการปรับแปรงถ่านเชิงกลจะกำหนดว่าความเร็วในการตอบสนองมีขีดจำกัดทางกายภาพ (โดยปกติคือภายในไม่กี่วินาที) ซึ่งเป็นเรื่องยากที่จะตอบสนองความต้องการของโหลดระดับไฮเอนด์ที่ไวต่อแรงดันไฟฟ้าชั่วคราว

AVR แบบคงที่ SCR แบบ 3 เฟส 50KVA มีความแม่นยำในการควบคุมแรงดันไฟฟ้าที่ ±1% ซึ่งเหนือกว่า ±3% ของตัวควบคุมแรงดันไฟฟ้าแบบเซอร์โวแบบดั้งเดิมมาก ความเร็วในการตอบสนองสามารถเข้าถึงได้สูงสุด 10ms ดำเนินการปรับให้เสร็จสิ้นภายในรอบแรกของความผันผวนของแรงดันไฟฟ้าของกริด ทำให้มั่นใจได้ว่าอุปกรณ์ที่มีความละเอียดอ่อนที่ส่วนหลังแทบจะไม่รู้สึกถึงการเปลี่ยนแปลงของแรงดันไฟฟ้า

ในแง่ของประสิทธิภาพ ประสิทธิภาพของผลิตภัณฑ์อยู่ที่ ≥99% และสามารถประหยัดค่าไฟฟ้าได้มากสำหรับองค์กรในระยะยาว

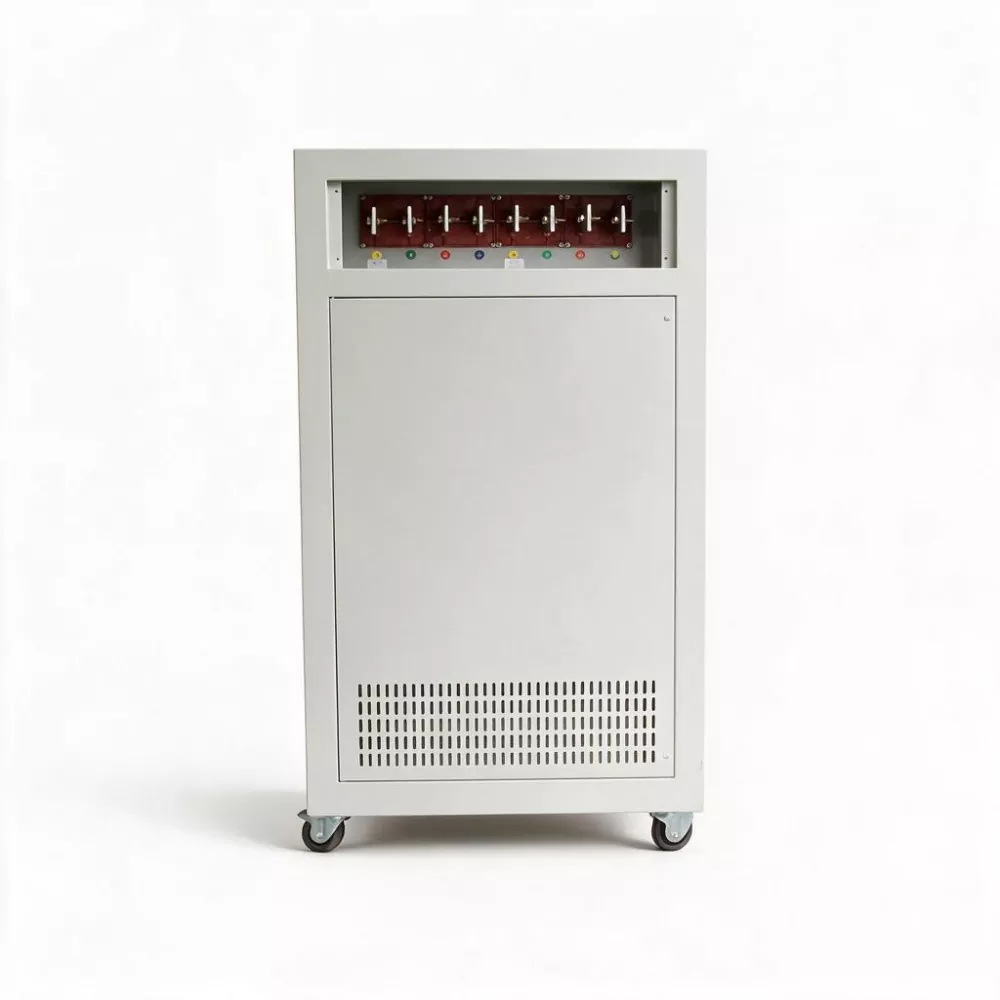

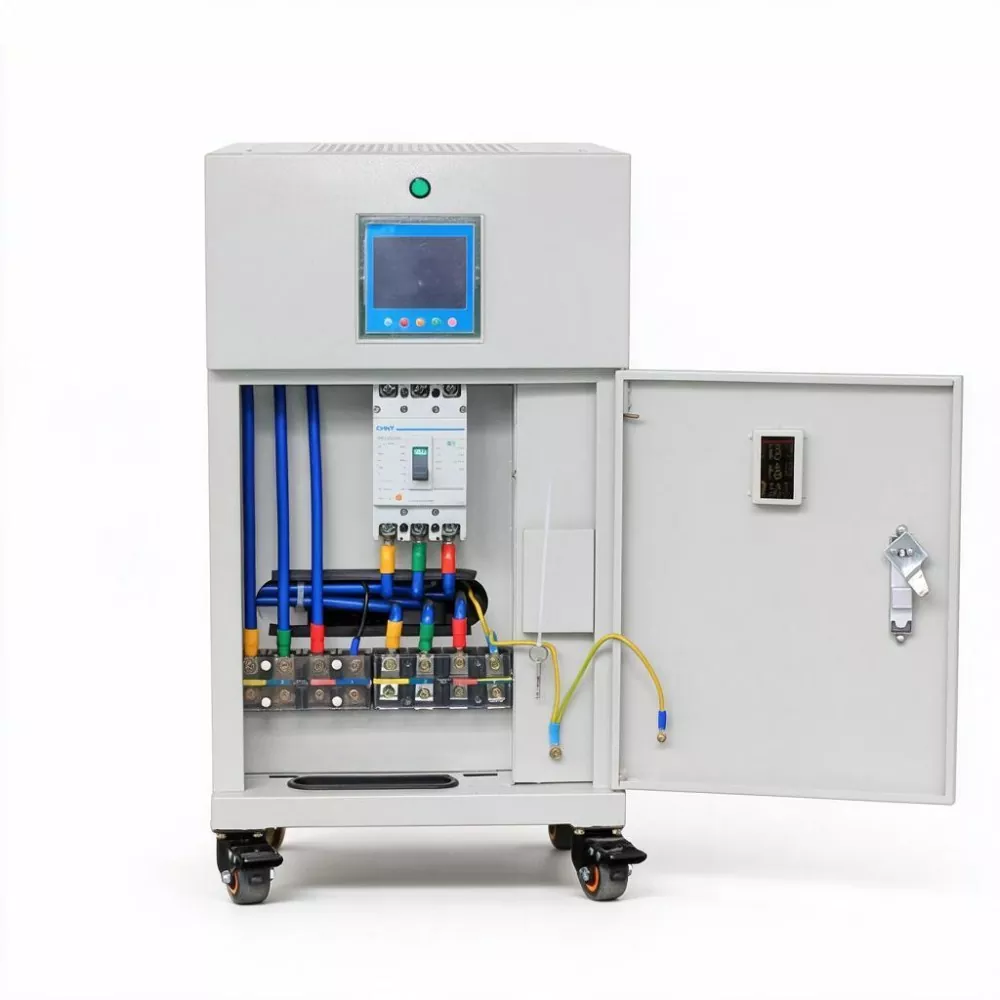

ในแง่ของความฉลาด SBWZ-50KVA มีฟังก์ชันการตั้งค่าที่ตั้งโปรแกรมได้ ผู้ใช้สามารถตั้งค่าแรงดันไฟฟ้าเกิน, แรงดันตก, เกณฑ์การป้องกันกระแสเกิน และพารามิเตอร์ความแม่นยำในการควบคุมแรงดันไฟฟ้าตามความต้องการในสถานที่จริง จอแสดงผล LED ดิจิตอลสามารถแสดงข้อมูลการทำงานแบบเรียลไทม์ เช่น แรงดันไฟฟ้าเฟสสามเฟส กระแสเฟส และพลังงาน ผลิตภัณฑ์รองรับการเชื่อมต่อสามเฟสห้าสาย (L1， L2， L3， N， PE)， และเข้ากันได้กับกริดความถี่คู่ 50/60Hz

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างที่สำคัญระหว่างซีรีส์ SBWZ และตัวปรับแรงดันไฟฟ้าเซอร์โวมอเตอร์ SBW แบบดั้งเดิม?

ซีรีส์ SBWZ ใช้การควบคุมแบบดิจิตอล DSP และเทคโนโลยีสวิตช์แบบไร้สัมผัส SCR และเครื่องทั้งหมดไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว (ไม่มีแปรงคาร์บอน ไม่มีเซอร์โวมอเตอร์) แม้ว่าซีรีส์ SBW แบบดั้งเดิมจะใช้เซอร์โวมอเตอร์ในการขับเคลื่อนแปรงถ่านเพื่อเลื่อนไปบนขดลวดหม้อแปลงเพื่อควบคุมแรงดันไฟฟ้า แต่ก็มีปัญหาเรื่องการสึกหรอทางกลและความเร็วในการตอบสนองที่ช้า ความเร็วในการตอบสนองของ SBWZ สามารถเข้าถึง 10ms ถึง 40ms ซึ่งเร็วกว่าซีรีส์ SBW (ระดับที่สอง) หลายสิบเท่า ความแม่นยำในการป้องกันแรงดันไฟฟ้าที่ ±1% ยังดีกว่าความแม่นยำของซีรีส์ SBW ±3% อีกด้วย

2. "ไร้สัมผัส" หมายความว่าอย่างไร มีข้อดีอะไรบ้าง?

"ไร้การสัมผัส" หมายความว่าในระหว่างกระบวนการควบคุมแรงดันไฟฟ้าของเครื่องปรับแรงดันไฟฟ้า จะไม่มีส่วนประกอบของหน้าสัมผัสทางกล (เช่น หน้าสัมผัสแบบเลื่อนระหว่างแปรงถ่านกับขดลวด) การชดเชยแรงดันไฟฟ้าเสร็จสิ้นผ่านโมดูลไทริสเตอร์ SCR ในลักษณะสวิตช์อิเล็กทรอนิกส์ ข้อดีได้แก่: ไม่มีการสึกหรอทางกล ไม่ต้องบำรุงรักษา ไม่มีประกายไฟ ความเร็วตอบสนองที่รวดเร็ว อายุการใช้งานยาวนาน ความน่าเชื่อถือสูง และความเหมาะสมสำหรับการทำงานต่อเนื่องในระยะยาว

3. ความเร็วในการตอบสนองตั้งแต่ 10 มิลลิวินาที ถึง 40 มิลลิวินาที ในการใช้งานจริงหมายถึงอะไร?

หมายความว่าเมื่อแรงดันไฟฟ้าของกริดผันผวน SBWZ-50KVA จะสามารถดำเนินการตรวจจับ คำนวณ และชดเชยให้เสร็จสิ้นภายในรอบกริดเดียว (20 มิลลิวินาที) สำหรับอุปกรณ์ที่มีความละเอียดอ่อนที่แบ็คเอนด์ (เช่น PLC, เซอร์โวไดรฟ์, เครื่องมือวัดความแม่นยำ) แทบจะไม่มีการเปลี่ยนแปลงแรงดันไฟฟ้า และอุปกรณ์สามารถทำงานได้อย่างต่อเนื่องโดยไม่มีสัญญาณเตือนหรือการปิดเครื่องเนื่องจากแรงดันไฟฟ้าชั่วขณะ

4. ประสิทธิภาพของ 3 Phase 50KVA SCR Static AVR ≥ 99% เป็นอย่างไร

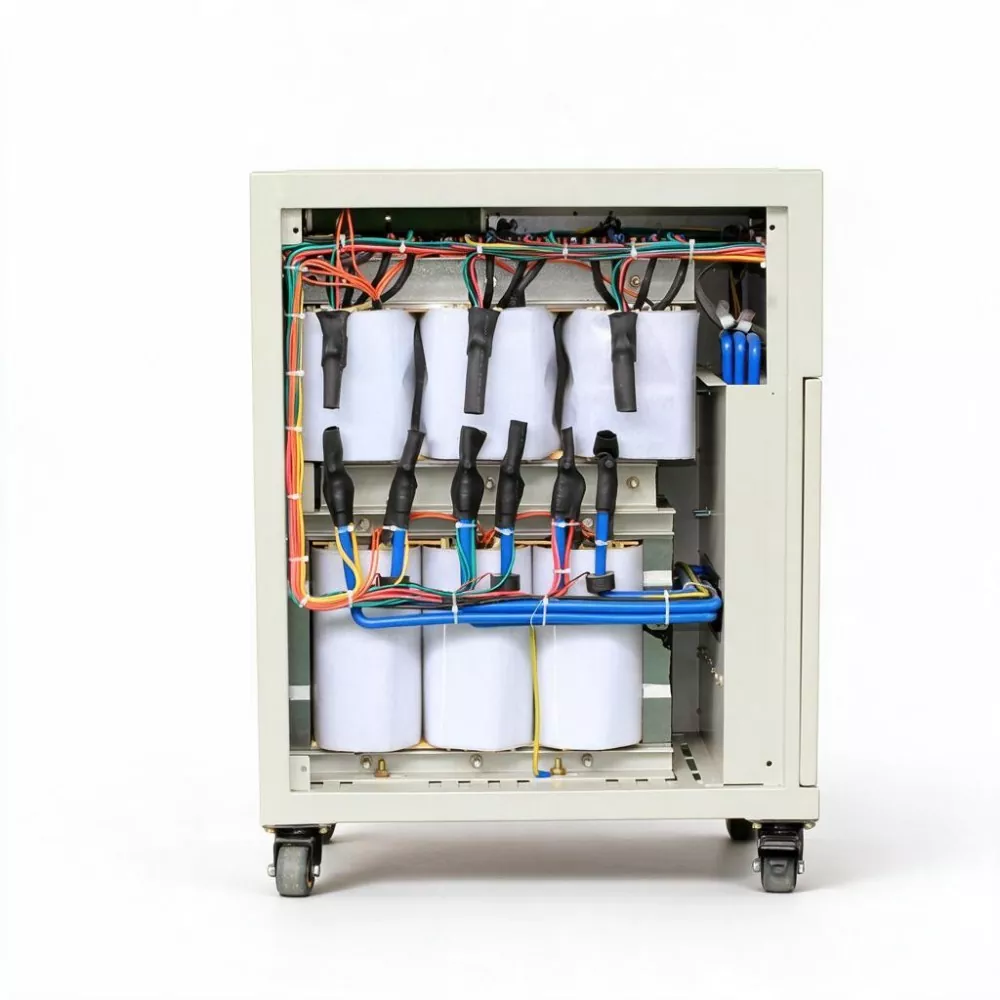

ซีรีส์ SBWZ ใช้รูปแบบการออกแบบที่ผสมผสานเทคโนโลยีสวิตช์แบบไร้สัมผัส SCR และหม้อแปลงแยกที่มีประสิทธิภาพ แรงดันการนำไฟฟ้าลดลงของโมดูล SCR ต่ำมาก และการสูญเสียการนำไฟฟ้าน้อยกว่าการสูญเสียความต้านทานการสัมผัสของแปรงคาร์บอนแบบเดิมมาก ในเวลาเดียวกัน อัลกอริธึมควบคุม DSP จะปรับกลยุทธ์การชดเชยให้เหมาะสม ช่วยให้หม้อแปลงทำงานในช่วงที่มีประสิทธิภาพอยู่เสมอ ประสิทธิภาพที่ครอบคลุมสามารถเข้าถึงได้มากกว่า 99% ซึ่งประหยัดพลังงานมากกว่าตัวปรับแรงดันไฟฟ้าแบบเซอร์โวแบบเดิมอย่างมาก (ประมาณ 96%)

5. ฟังก์ชั่นการตั้งค่าที่ตั้งโปรแกรมได้สามารถตั้งค่าพารามิเตอร์ใดได้บ้าง?

ผู้ใช้สามารถตั้งค่าเกณฑ์การป้องกันแรงดันไฟฟ้าเกิน เกณฑ์การป้องกันแรงดันตก เกณฑ์การป้องกันกระแสเกิน และความแม่นยำในการรักษาเสถียรภาพแรงดันไฟฟ้า และพารามิเตอร์หลักอื่นๆ ผ่านทางแผงอุปกรณ์หรืออินเทอร์เฟซการสื่อสาร ซึ่งช่วยให้ SBWZ-50KVA สามารถปรับเข้ากับสภาพแวดล้อมกริดและข้อกำหนดโหลดที่แตกต่างกันได้อย่างยืดหยุ่น และจับคู่พารามิเตอร์ให้เสร็จสิ้นได้อย่างรวดเร็วที่สถานที่ก่อสร้างโดยไม่ต้องตั้งค่าล่วงหน้าจากโรงงาน

6. อุปกรณ์รองรับโปรโตคอลการสื่อสารและวิธีการตรวจสอบใดบ้าง?

การกำหนดค่ามาตรฐานรองรับอินเทอร์เฟซการสื่อสาร RS485 และสามารถขยายโปรโตคอล Modbus-RTU ได้ อุปกรณ์ดังกล่าวสามารถเชื่อมต่อกับระบบ DCS ของโรงงาน ระบบ SCADA หรือแพลตฟอร์มการจัดการพลังงาน (EMS) เพื่อให้สามารถตรวจสอบแรงดันไฟฟ้า กระแสไฟ กำลังไฟ และสถานะสัญญาณเตือนแบบเรียลไทม์จากระยะไกล รองรับการทำงานแบบไร้คนควบคุมและการบำรุงรักษาแบบคาดการณ์ล่วงหน้า
