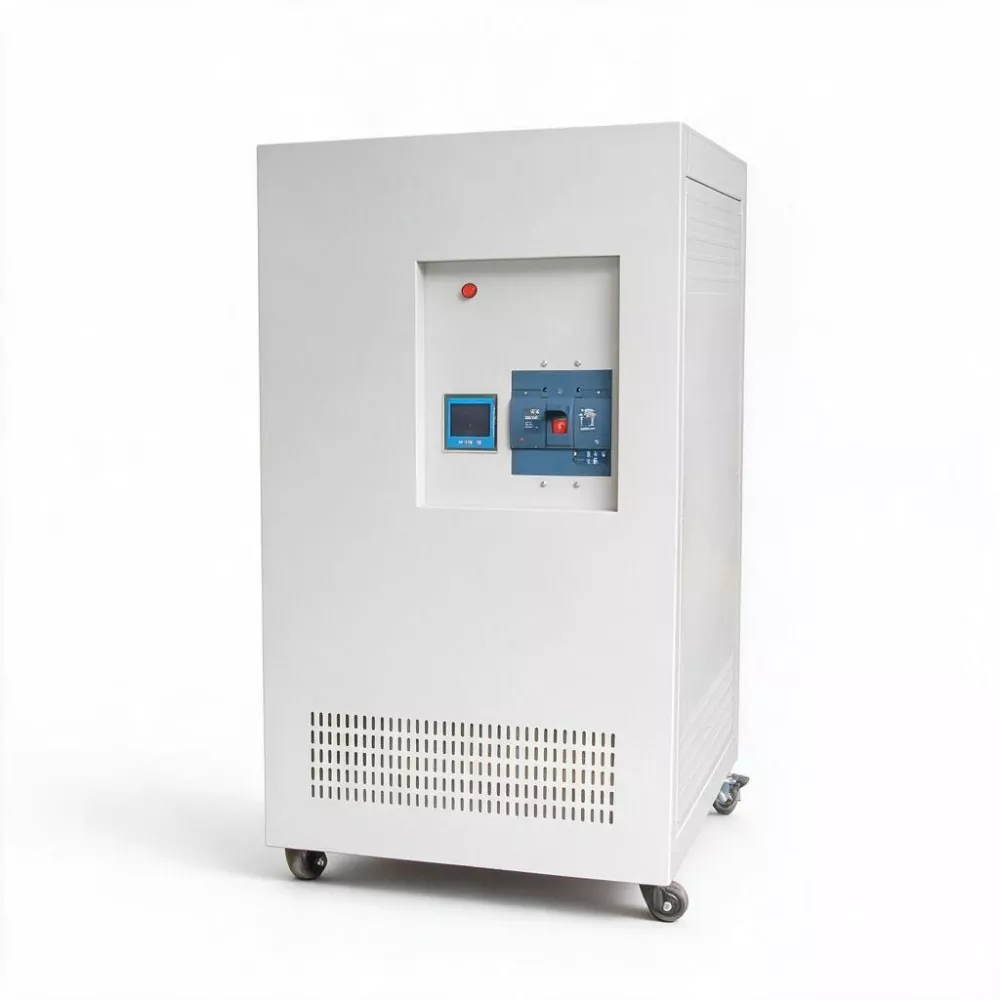

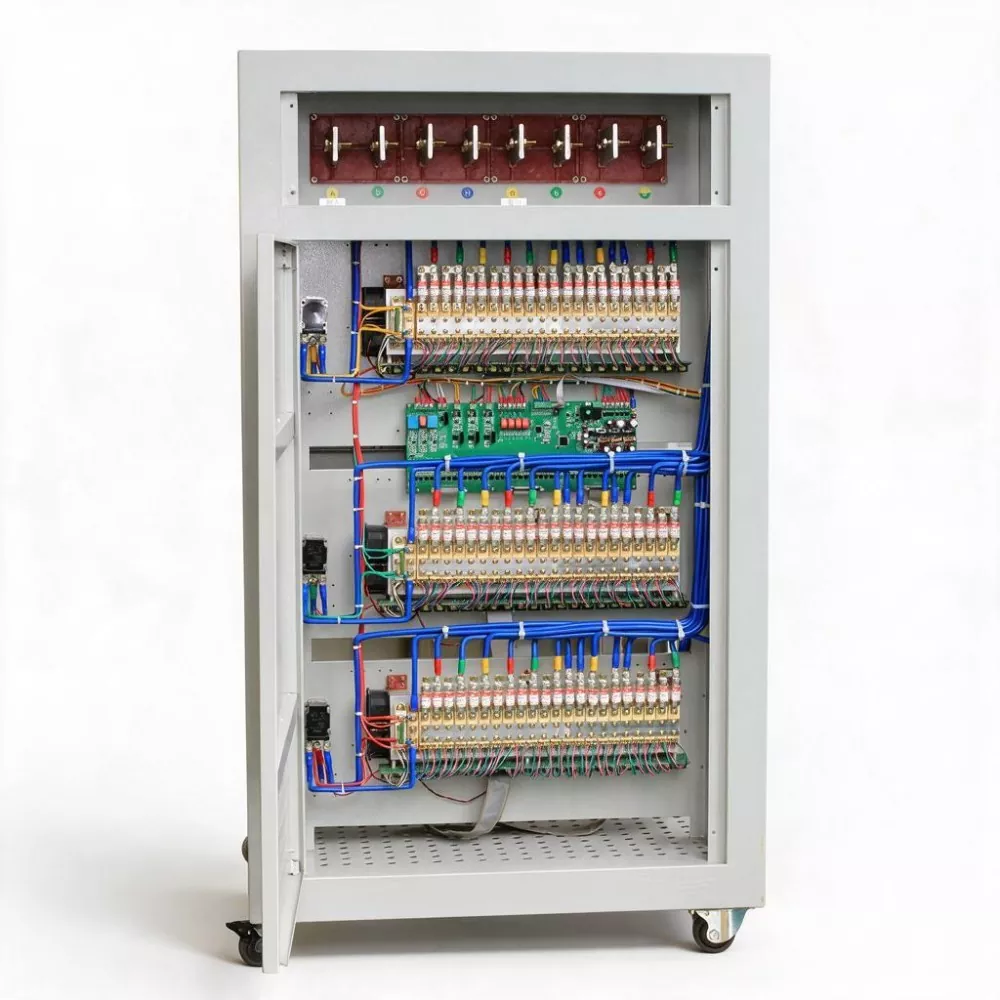

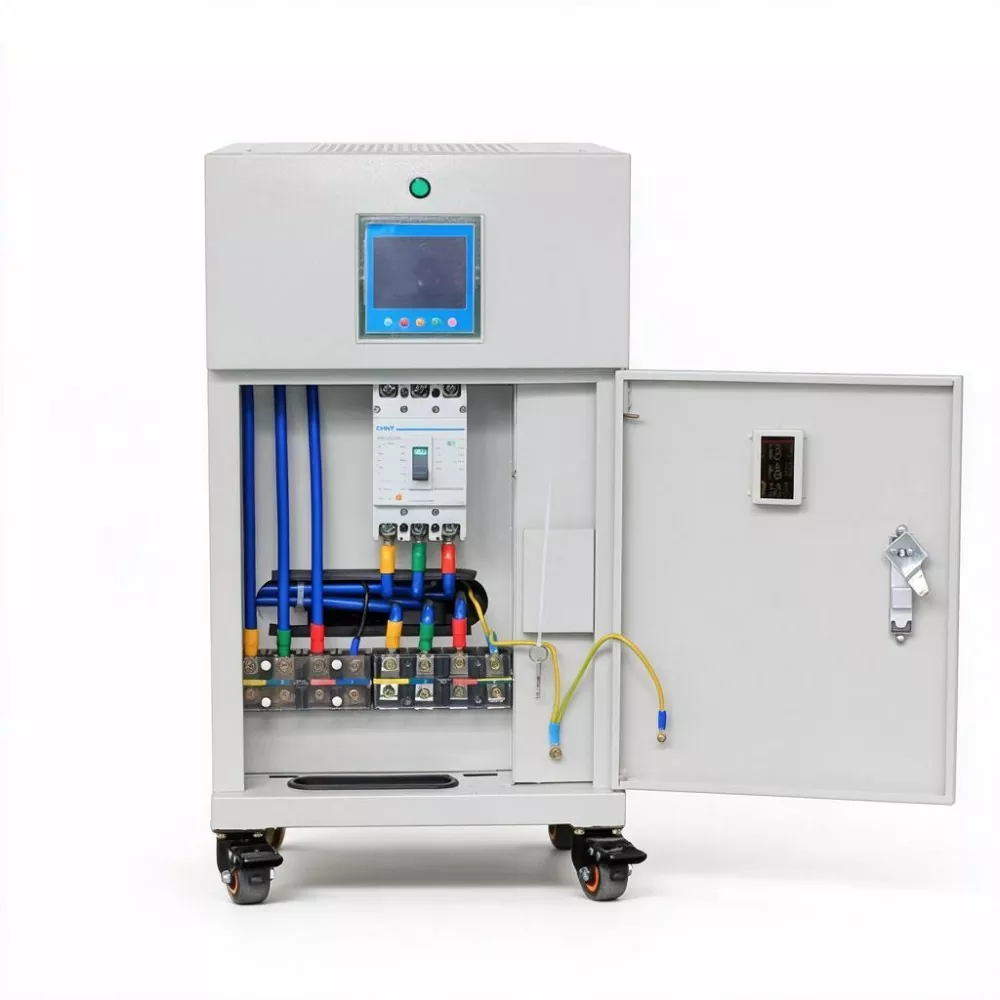

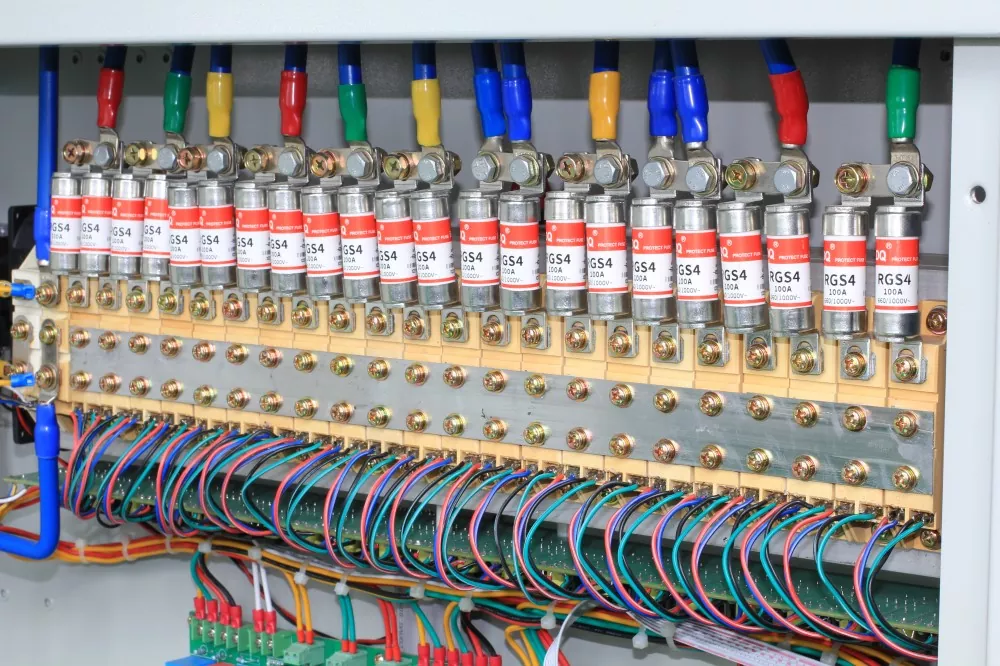

AVR แบบคงที่ 3 เฟส 1,000kVA SCR

ออกแบบมาสำหรับโครงสร้างพื้นฐานขนาดใหญ่และสภาพแวดล้อมอุตสาหกรรมหนัก AVR แบบคงที่ SCR SCR แบบ 3 เฟสขนาด 1,000KVA ให้กำลัง 1,000KVA/1520A ของการรักษาเสถียรภาพแรงดันไฟฟ้าแบบไร้สัมผัส ความสามารถในการโอเวอร์โหลด 150% (30 วินาที) ระบบระบายความร้อนสำรอง และการสื่อสาร IEC 61850 ช่วยให้มั่นใจได้ถึงการบูรณาการที่เชื่อถือได้ในพอร์ต เหมือง ศูนย์ข้อมูล และศูนย์จ่ายไฟของโรงงาน

การรับประกันแหล่งจ่ายไฟสำหรับโครงสร้างพื้นฐานขนาดใหญ่เผชิญกับความท้าทายอะไรบ้าง

1. แรงกระแทกที่รุนแรง

เครนขนาดใหญ่ของเครนชายฝั่งของท่าเรือสามารถมีกำลังการผลิตไฟฟ้าเดียวได้มากกว่า 500KW เมื่อหลายยูนิตสตาร์ทพร้อมกัน กระแสไฟฟ้าช็อตชั่วคราวอาจถึงระดับหลายเมกะวัตต์ เครื่องบดย่อยขนาดใหญ่มีเวลาเริ่มต้นการทำงานสูงสุดหลายสิบวินาที ในระหว่างนี้แรงดันไฟฟ้าจะยังคงต่ำอย่างต่อเนื่อง สภาพการทำงานเหล่านี้กำหนดข้อกำหนดที่เข้มงวดอย่างยิ่งเกี่ยวกับความเสถียรแบบไดนามิกและทางความร้อน และการต้านทานแรงกระแทกของอุปกรณ์ปรับแรงดันไฟฟ้า

2. สภาพแวดล้อมที่รุนแรง

อุปกรณ์ท่าเรือต้องเผชิญกับการกัดเซาะของหมอกเกลืออย่างต่อเนื่อง ในขณะที่อุปกรณ์ของเหมืองสัมผัสกับสภาพแวดล้อมที่มีฝุ่นสูง สิ่งอำนวยความสะดวกการกระจายสินค้าในเหมืองแบบเปิดต้องทนต่ออุณหภูมิที่แตกต่างกันอย่างมากตั้งแต่ -30°C ถึง 50°C ตัวปรับแรงดันไฟฟ้าไม่เพียงแต่ต้องรักษาแรงดันไฟฟ้าให้คงที่เท่านั้น แต่ยังต้องทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะที่ไม่เอื้ออำนวยเหล่านี้อีกด้วย

3. การผลิตต่อเนื่องโดยไม่ต้องหยุดทำงาน

เมื่ออาคารขนส่งสินค้าขนาดใหญ่หยุดชะงัก ค่าใช้จ่ายในการกักขังเรือบรรทุกสินค้าขนาด 200,000 ตันอาจสูงถึงหลายแสนดอลลาร์ต่อวัน หากรอกของเหมืองหยุดทำงาน การปฏิบัติงานใต้ดินอาจเสี่ยงต่อการระงับการผลิต ในบริบทนี้ ความน่าเชื่อถือของอุปกรณ์จ่ายไฟคือการรับประกันการปฏิบัติงาน

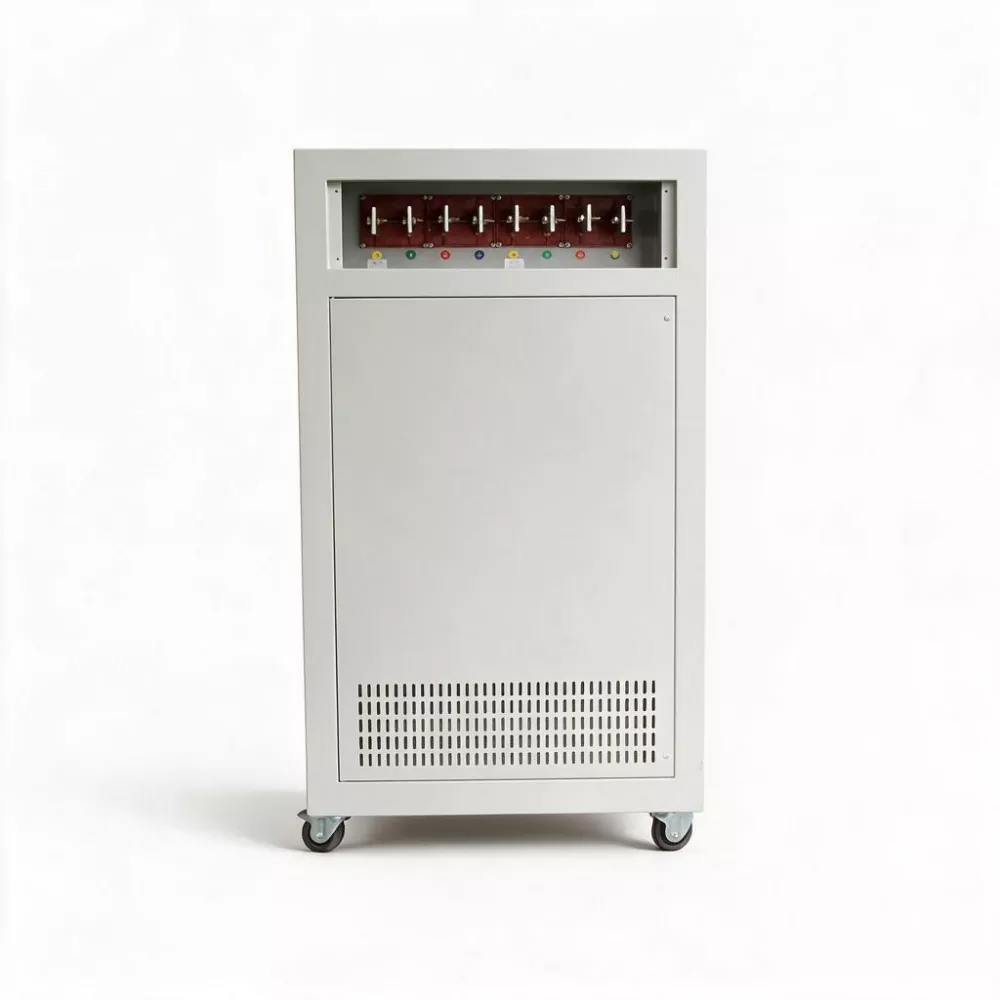

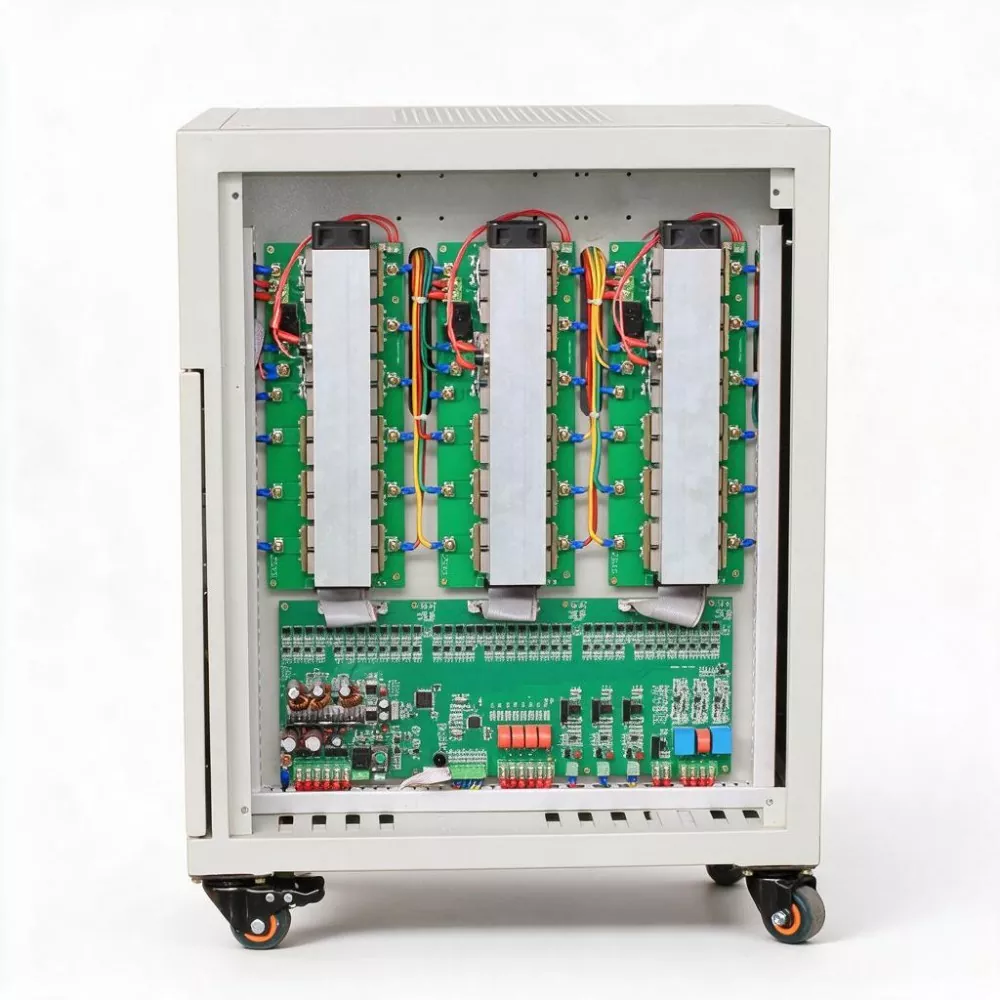

ข้อดีการออกแบบ

· การออกแบบซ้ำซ้อนที่มีความจุขนาดใหญ่:พิกัดพิกัด 1,000KVA ความสามารถในการโอเวอร์โหลดทันทีสูงถึง 120% เป็นเวลา 1 ชั่วโมง 150% เป็นเวลา 30 วินาที สามารถจัดการกับการกระแทกขณะสตาร์ทพร้อมกันของกลุ่มมอเตอร์ขนาดใหญ่ได้อย่างใจเย็น

· ระบบระบายความร้อนสำรอง: ติดตั้งพัดลมควบคุมอุณหภูมิอัจฉริยะคู่ โดยตัวหนึ่งใช้งานอยู่และอีกตัวหนึ่งเป็นตัวสำรอง เมื่อพัดลมหลักไม่ทำงาน พัดลมสำรองจะทำงานโดยอัตโนมัติเพื่อให้แน่ใจว่าอุปกรณ์ทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีอุณหภูมิสูง

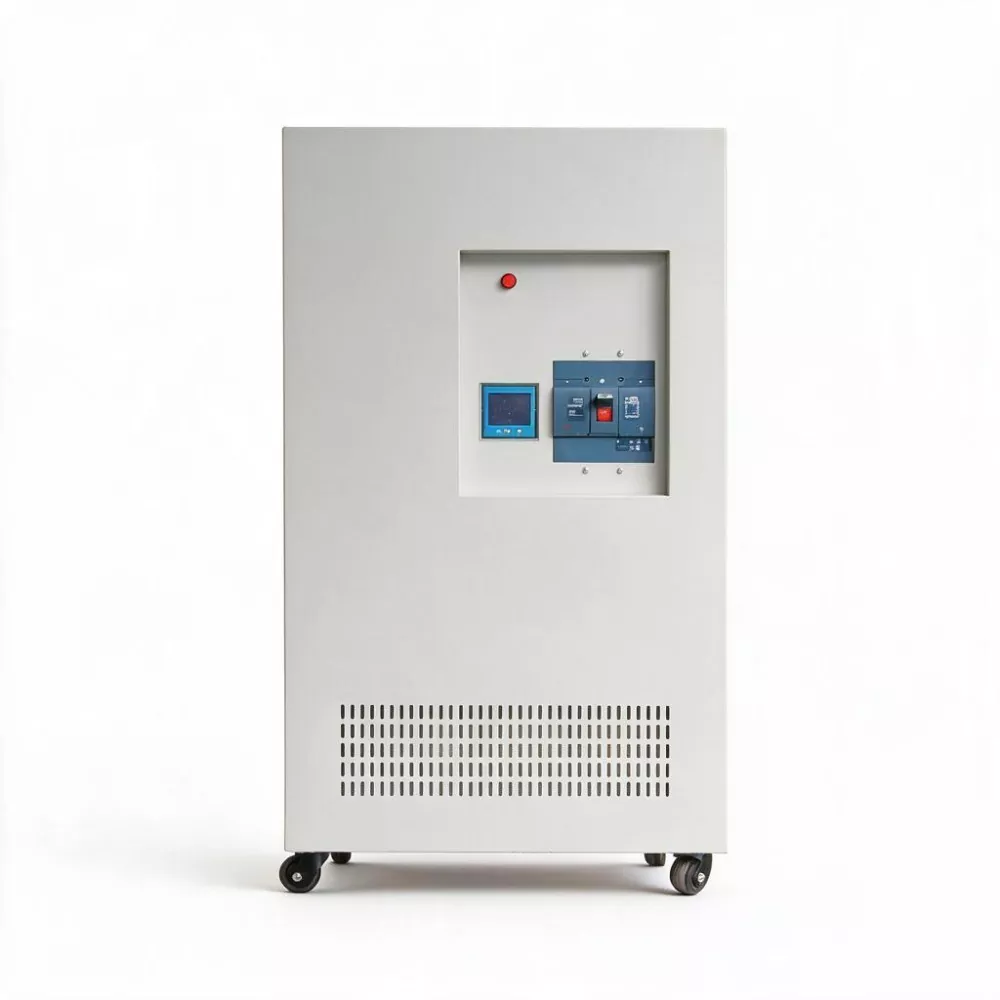

· การออกแบบโครงสร้างสำหรับงานหนัก: ขนาดตู้ 1,030×1,000×1970 มม. น้ำหนักสุทธิ 1,850 กก. ใช้แผ่นโลหะหนาและแชสซีสำหรับงานหนัก พร้อมประสิทธิภาพแผ่นดินไหวที่ดีเยี่ยม

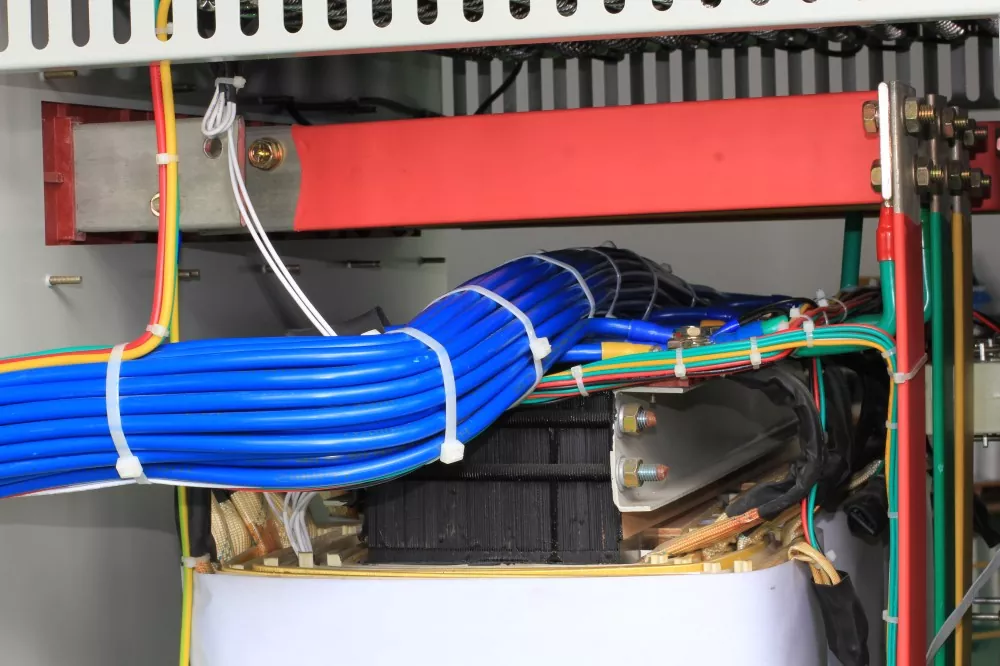

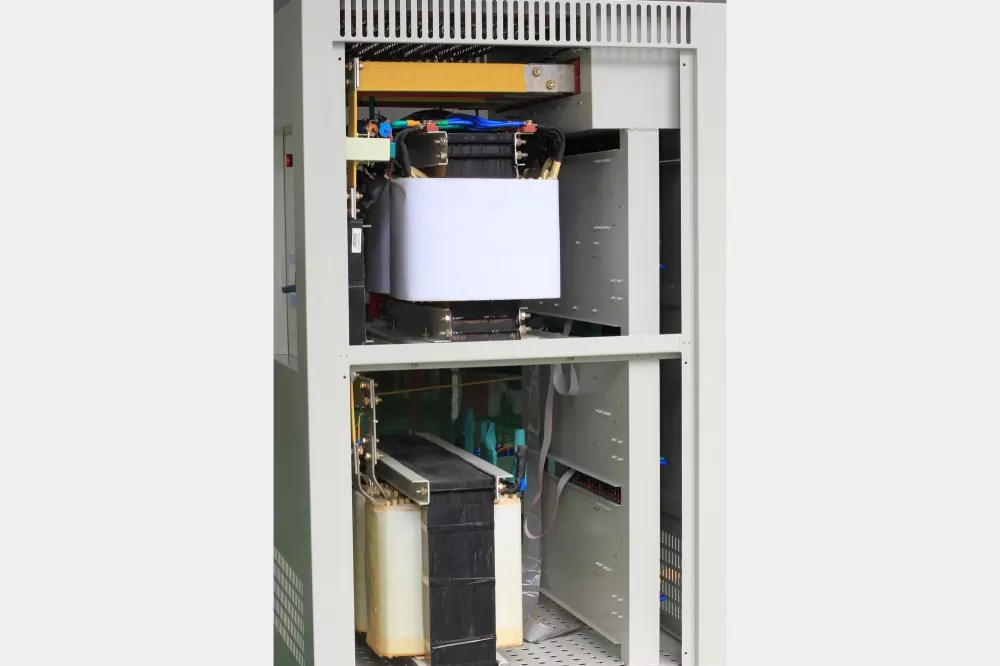

· ข้อได้เปรียบโดยธรรมชาติของหม้อแปลงแยกส่วน: บรรลุการแยกทางไฟฟ้าระหว่างอินพุตและเอาต์พุตผ่านการเชื่อมต่อแม่เหล็กไฟฟ้า มีความต้านทานตามธรรมชาติต่อไฟกระชากฟ้าผ่าและพีคของกริด เหมาะอย่างยิ่งสำหรับพื้นที่การขุดขนาดใหญ่ระยะไกล ท่าเรือ ฯลฯ ที่โครงสร้างพื้นฐานของโครงข่ายไฟฟ้าอ่อนแอ

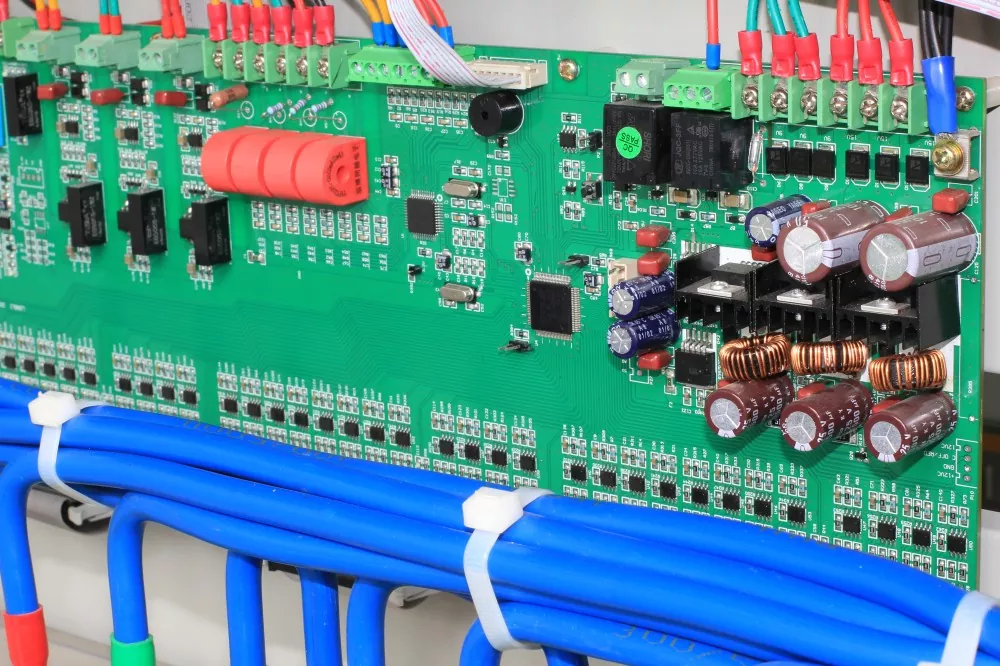

ข้อดีของการจัดการที่ชาญฉลาด

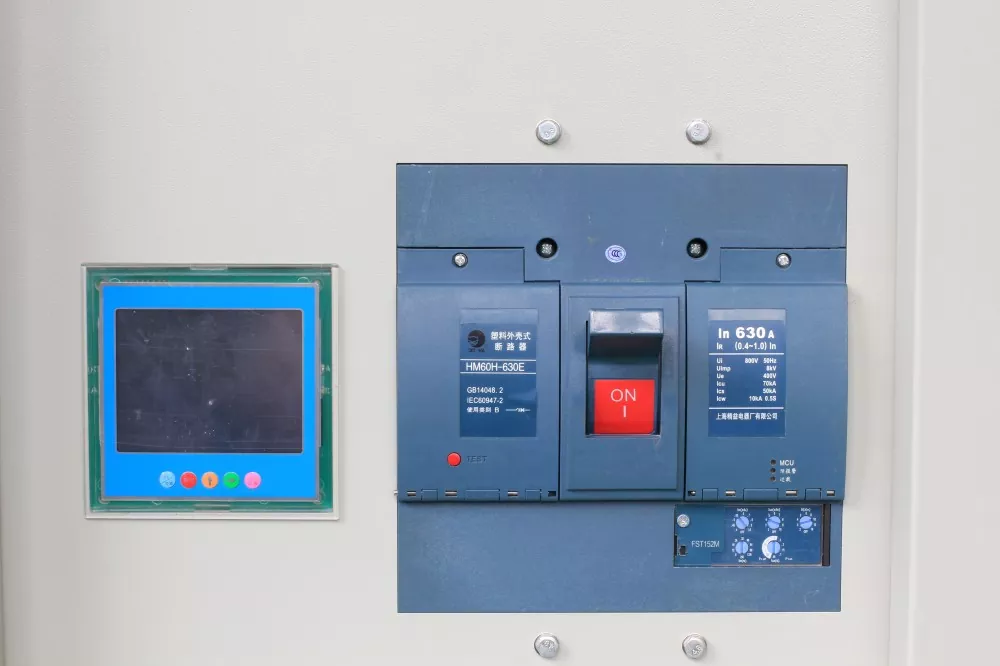

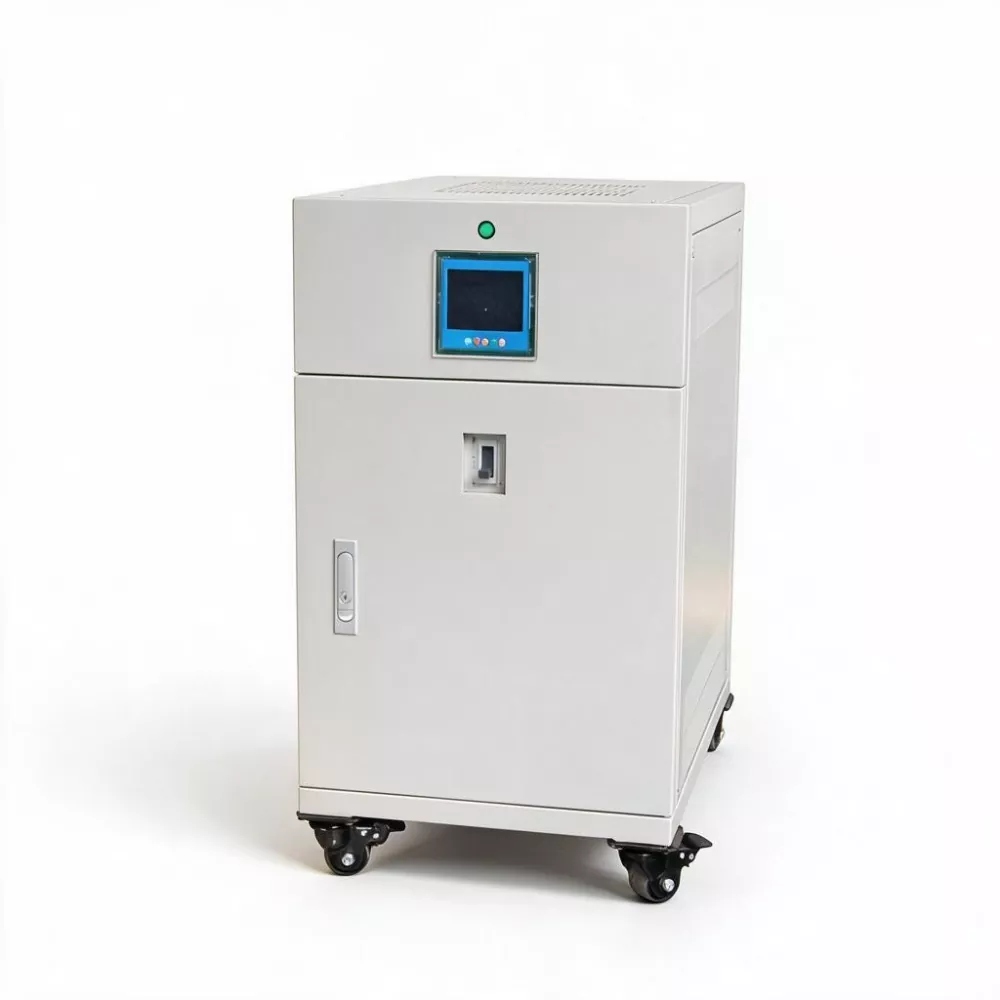

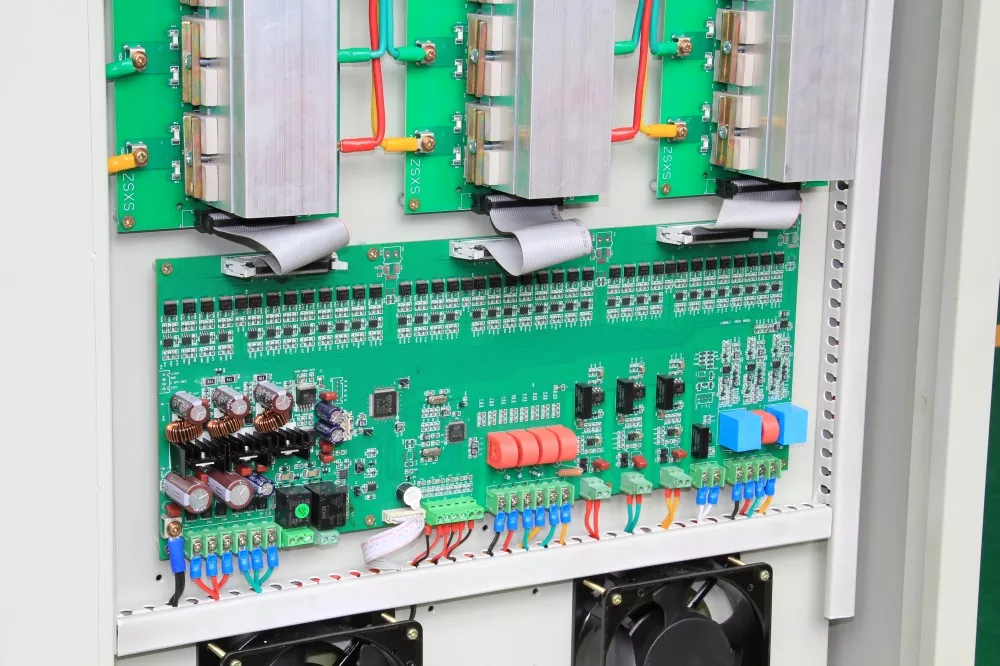

AVR แบบคงที่ SCR แบบ 3 เฟส 1,000KVA ซึ่งเป็นผลิตภัณฑ์หลักมาพร้อมกับความสามารถในการตรวจสอบและการสื่อสารที่สมบูรณ์ยิ่งขึ้น นอกเหนือจากอินเทอร์เฟซ RS485 มาตรฐานแล้ว ยังสามารถขยายได้ด้วยการสื่อสารอีเธอร์เน็ต การสื่อสารด้วยใยแก้วนำแสง ฯลฯ ซึ่งรองรับ IEC 61850 และโปรโตคอลมาตรฐานอุตสาหกรรมพลังงานอื่นๆ และสามารถเชื่อมต่อกับศูนย์จ่ายพลังงาน (DCC) ของโรงงานขนาดใหญ่ได้อย่างราบรื่น จอแสดงผล LED แบบดิจิตอลสามารถแสดงแรงดันไฟฟ้าสามเฟส กระแส พลังงาน อัตราโหลด อุณหภูมิภายใน ฯลฯ พร้อมกันทุกมิติของพารามิเตอร์การทำงาน

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. ความจุขนาดใหญ่พิเศษระดับเมกะโวลต์-แอมแปร์

ความจุพิกัด 1,000KVA, กระแสไฟเอาท์พุต 1520A สามารถครอบคลุมบัสจ่ายไฟทั้งหมดของเครนโครงสำหรับตั้งสิ่งของในท่าเรือ ระบบการยกและบดทั้งหมดของเหมืองขนาดกลาง หรือกลุ่มโหลด IT ทั้งหมดของศูนย์ข้อมูลขนาดใหญ่

2. ความจุเกินพิกัดมาก

สามารถทนต่อโหลดพิกัด 120% เป็นเวลา 1 ชั่วโมง และโหลดพิกัด 150% เป็นเวลา 30 วินาที สำหรับสภาพการทำงานที่รุนแรง เช่น ปั้นจั่นหลายตัวในท่าเรือที่สตาร์ทพร้อมกัน หรือการทำงานพร้อมกันของกลุ่มเครื่องบดเหมือง SBWZ-1000KVA ไม่จำเป็นต้องเลี่ยงผ่านและสามารถให้แรงดันเอาต์พุตที่เสถียรได้อย่างต่อเนื่อง

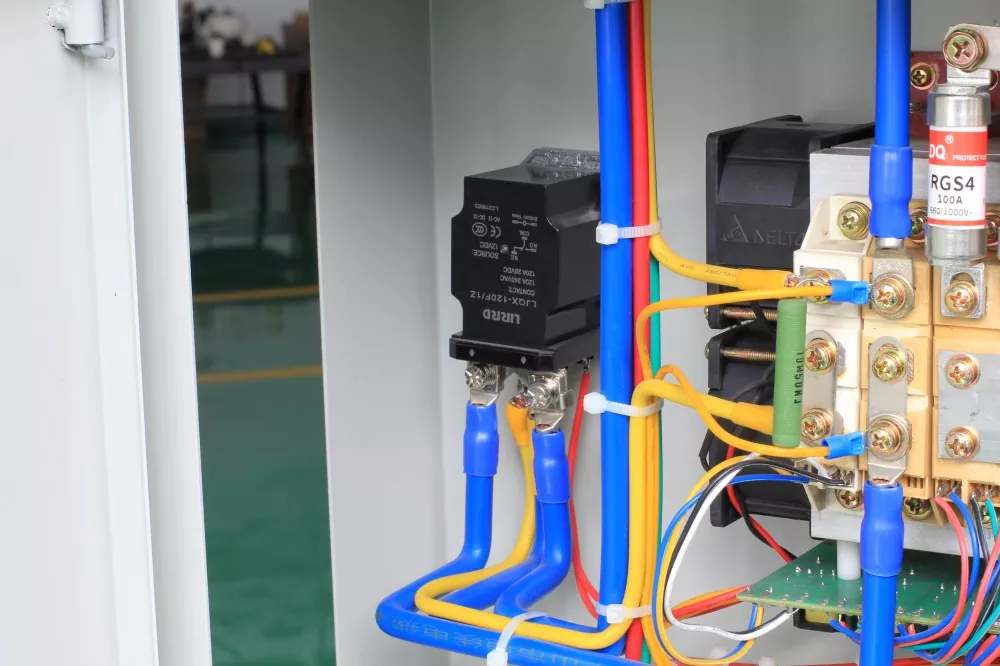

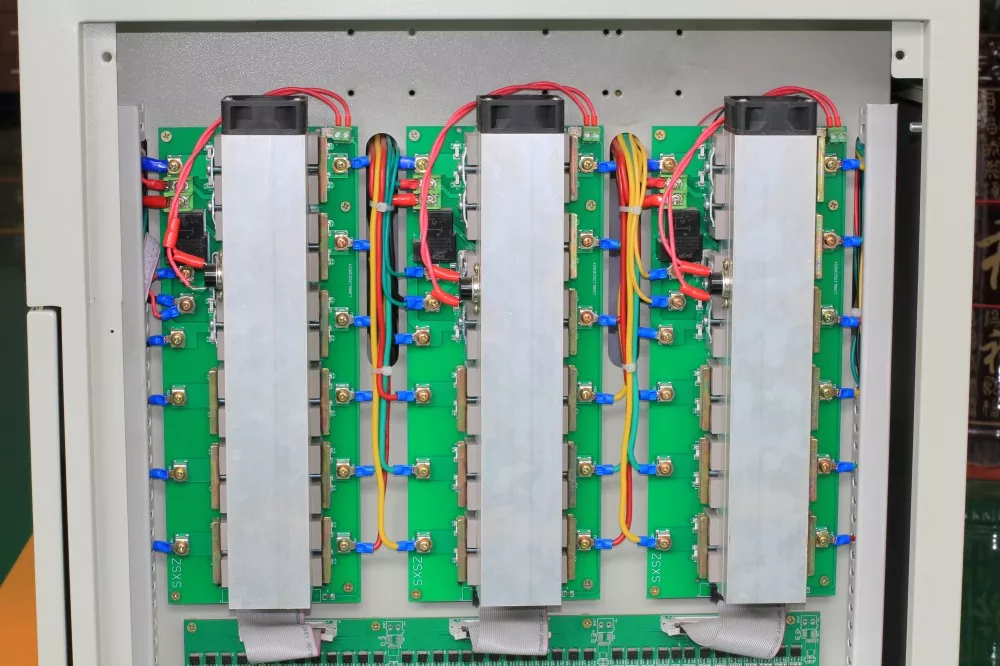

3. การออกแบบการระบายความร้อนซ้ำซ้อน

ใช้การออกแบบซ้ำซ้อนพัดลมคู่ พร้อมการสลับอัตโนมัติระหว่างพัดลมหลักและสำรอง กลยุทธ์การควบคุมอุณหภูมิของช่องจ่ายไฟได้รับการปรับปรุงเพื่อให้แน่ใจว่าเมื่อทำงานที่โหลดเต็มในสภาพแวดล้อมที่มีอุณหภูมิ 40°C อุณหภูมิที่เพิ่มขึ้นภายในจะถูกควบคุมอย่างเข้มงวดภายใน 60°C

4. ประสิทธิภาพสูง

ภายใต้สภาพการทำงานทั่วไปของกำลังการผลิต 1,000KVA และอัตราการโหลดเฉลี่ยต่อปีที่ 65% เมื่อเปรียบเทียบกับเครื่องปรับแรงดันไฟฟ้าแบบเซอร์โวแบบเดิม (ประสิทธิภาพ 96%) SBWZ-1000KVA สามารถประหยัดไฟฟ้าได้ประมาณ (1,000×0.65×4%×8760) กลับไปยัง 227,760 kWh ของไฟฟ้าต่อปี เมื่อคำนวณที่ราคาไฟฟ้าอุตสาหกรรมที่ 0.7 หยวนต่อกิโลวัตต์ชั่วโมง จะช่วยประหยัดไฟฟ้าต่อปีได้ประมาณ 160,000 หยวน ภายในเวลาไม่ถึง 2 ปี การประหยัดไฟฟ้าสามารถกู้คืนการลงทุนส่วนเพิ่มของอุปกรณ์ได้

5. การคุ้มครองสิ่งแวดล้อมที่สมบูรณ์

ระดับการป้องกันของตู้สามารถปรับแต่งได้เป็น IP40 หรือ IP54 เหมาะสำหรับสภาพแวดล้อมการติดตั้งที่รุนแรง เช่น ท่าเรือ เหมือง และโครงการกลางแจ้ง โครงสร้างโลหะแผ่นสำหรับงานหนักและการออกแบบฐานแผ่นดินไหวตอบสนองข้อกำหนดในการติดตั้งสำหรับพื้นที่การทำงานที่รับแรงกระแทกสูง

6. ความสามารถในการรวมศูนย์ส่งพลังงานอย่างครอบคลุม (DCC)

อุปกรณ์มาตรฐานพร้อมอินเทอร์เฟซการสื่อสาร RS485 ขยายเป็นอีเทอร์เน็ต การสื่อสารด้วยไฟเบอร์ออปติก และโปรโตคอล IEC 61850 การอัปโหลดข้อมูลการดำเนินงานทุกมิติแบบเรียลไทม์ (แรงดันไฟฟ้าสามเฟส/กระแส/กำลัง/คุณภาพพลังงานไฟฟ้า/อุณหภูมิ/สถานะสัญญาณเตือน) ตอบสนองการตรวจสอบระยะไกลและข้อกำหนดการจัดการแบบรวมศูนย์ของศูนย์ส่งกำลังโครงสร้างพื้นฐานขนาดใหญ่

การใช้งานผลิตภัณฑ์

1. ท่าเรือและอาคารผู้โดยสาร: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าจากส่วนกลางสำหรับอุปกรณ์ขนถ่ายขนาดใหญ่ เช่น เครนขาสูง เครนพอร์ทัล เครนขาสูงที่ทำจากยาง และสายพานลำเลียง ช่วยให้มั่นใจถึงประสิทธิภาพของการดำเนินงานของท่าเรือ และลดความล้มเหลวของอุปกรณ์เนื่องจากปัญหาแรงดันไฟฟ้า

2. การทำเหมืองแร่และโลหะวิทยา: ใช้สำหรับระบบจ่ายไฟของอุปกรณ์ไฟฟ้าขนาดใหญ่ เช่น รอกเหมือง เครื่องบดขนาดใหญ่ โรงสีลูกปืน ตะแกรงสั่น และสายพานลำเลียง เพื่อให้มั่นใจถึงความต่อเนื่องของกระบวนการขุดและการทำประโยชน์

3. ศูนย์ข้อมูลขนาดใหญ่และฮับการประมวลผลแบบคลาวด์: จัดหาแหล่งจ่ายไฟที่มีแรงดันไฟฟ้าเสถียรเป็นพิเศษและเชื่อถือได้สูงสำหรับกลุ่มโหลดไอที ระบบปรับอากาศที่มีความแม่นยำ และส่วนหน้าของศูนย์ข้อมูลขนาดใหญ่พิเศษของ UPS

4. โครงสร้างพื้นฐานสนามบิน: ใช้สำหรับจ่ายไฟให้กับระบบไฟนำทางในสนามบิน ระบบคัดแยกสัมภาระอัตโนมัติ ระบบไฟฟ้าสะพานขึ้นเครื่อง และอุปกรณ์ระบบเครื่องกลไฟฟ้าหลักของอาคารผู้โดยสาร

5. สวนอุตสาหกรรมขนาดใหญ่และเขตพัฒนาเศรษฐกิจและเทคโนโลยี: ในฐานะอุปกรณ์การจัดการคุณภาพไฟฟ้าหลักสำหรับสายขาเข้าหลักของอุทยานทั้งหมด ให้ความเสถียรของแรงดันไฟฟ้า การแยกฮาร์โมนิก และการสนับสนุนข้อมูลคุณภาพไฟฟ้าสำหรับทั้งอุทยาน

6. สิ่งอำนวยความสะดวกด้านการวิจัยระดับชาติ: จัดหาแหล่งจ่ายพลังงานที่เสถียรสำหรับสิ่งอำนวยความสะดวกทางวิทยาศาสตร์ขนาดใหญ่ที่มีข้อกำหนดด้านคุณภาพพลังงานที่สูงมาก เช่น เครื่องเร่งปฏิกิริยาขนาดใหญ่ ห้องปฏิบัติการที่มีตัวนำยิ่งยวด และอุปกรณ์วิจัยนิวเคลียร์ฟิวชัน

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อขอโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. ความจุเกินพิกัดของโคลง 1,000KVA คืออะไร? มันสามารถทนต่อการสตาร์ทมอเตอร์ขนาดใหญ่หลายตัวพร้อมกันได้หรือไม่?

ความสามารถในการโอเวอร์โหลดของ SBWZ-1000KVA มีดังต่อไปนี้: สามารถรองรับโหลดพิกัด 120% เป็นเวลา 1 ชั่วโมง และ 150% ของโหลดพิกัดเป็นเวลา 30 วินาที สำหรับการสตาร์ทมอเตอร์กลุ่มใหญ่พร้อมกัน ตราบใดที่ระยะเวลาของกระแสกระแทกอยู่ภายใน 30 วินาที ตัวกันโคลงสามารถออนไลน์และทำงานได้โดยไม่ต้องเปลี่ยนไปใช้โหมดบายพาส สำหรับสภาวะการเริ่มต้นระบบที่รุนแรงเป็นพิเศษ (เช่น กำลังเริ่มต้นรวมเกิน 1500KVA) เราสามารถกำหนดค่าโซลูชันการสตาร์ทแบบนุ่มนวลในระหว่างขั้นตอนการออกแบบระบบได้

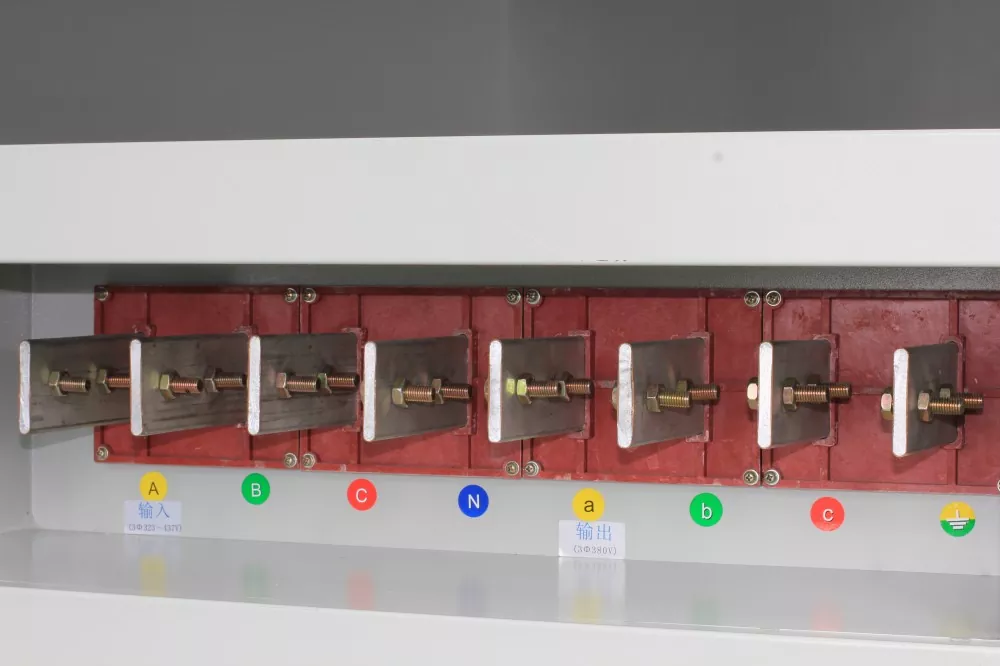

2. AVR แบบคงที่ 3 เฟส 1,000KVA SCR นี้ทำงานร่วมกับหม้อแปลง 10KV/0.4KV ได้อย่างไร

SBWZ-1000KVA ได้รับการติดตั้งบนบัสด้านข้างแรงดันต่ำของหม้อแปลง 10KV/0.4KV (โดยทั่วไปคือ 1250KVA ถึง 2000KVA) เทียบเท่ากับการใส่ "ชั้นแยกโคลง" ระหว่างหม้อแปลงกับโหลดขนาดใหญ่ ขอแนะนำให้กำหนดค่าเซอร์กิตเบรกเกอร์แบบเฟรม (ACB) ที่ส่วนหน้าของโคลงเป็นสวิตช์ป้องกันและแยก และกำหนดค่าตู้กระจายสินค้าตามโซนโหลดเฉพาะที่ด้านหลัง

3. การขนย้ายและติดตั้งน้ำหนัก 1850 กก. เป็นอย่างไร

ฐานอุปกรณ์มีรูสำหรับรถยกและวงแหวนสำหรับยก ซึ่งสามารถจัดตำแหน่งได้โดยใช้รถยก รถขนย้ายแบบไฮดรอลิก หรือเครน ในระหว่างการขนส่ง อุปกรณ์จะได้รับการแก้ไขโดยใช้ไม้รองรับ และส่วนประกอบหลักภายในจะเต็มไปด้วยวัสดุดูดซับแรงกระแทก สถานที่ติดตั้งฐานรากควรใช้การเทคอนกรีต C30 ที่มีความหนา ≥150มม. และสลักเกลียว M12 ที่กำหนดไว้ล่วงหน้า ขนาดการติดตั้งเฉพาะและข้อกำหนดโหลดสามารถดูได้ใน "คู่มือการติดตั้ง"

4. การสลับพัดลมสำรองแบบคู่ที่เชื่อถือได้เกิดขึ้นได้อย่างไร?

พัดลมสองตัวแต่ละตัวมีวงจรจ่ายไฟและวงจรควบคุมแยกกัน เมื่อพัดลมหลักทำงาน พัดลมสแตนด์บายจะอยู่ในโหมดสแตนด์บาย เมื่อพัดลมหลักทำงานล้มเหลวหรือความเร็วต่ำกว่าเกณฑ์ที่ตั้งไว้ ระบบควบคุมจะสลับไปที่พัดลมสแตนด์บายโดยอัตโนมัติภายใน 1 วินาที และส่งสัญญาณแจ้งเตือนพร้อมกันผ่านอินเทอร์เฟซการสื่อสาร การออกแบบนี้ช่วยให้มั่นใจได้ว่าแม้พัดลมตัวเดียวไม่ทำงาน อุปกรณ์ยังคงสามารถทำงานได้เต็มกำลังตามปกติ

5. เหตุใดซีรีส์ SBWZ จึงแนะนำสำหรับโครงการขนาดใหญ่แทนที่จะเป็นตัวกันโคลงแบบเซอร์โวแบบดั้งเดิม

เหตุผลหลักสองประการคือ: สาเหตุหนึ่งคือความเร็ว - เวลาตอบสนองของตัวทำให้คงตัวประเภทเซอร์โวมักจะอยู่ในช่วงที่สอง และแทบจะไม่สามารถตอบสนองต่อความผันผวนของกริดได้ (กินเวลาหลายสิบถึงหลายร้อยมิลลิวินาที) เวลาตอบสนองของ SBWZ คือ 10ms ถึง 40ms ซึ่งสามารถจับและชดเชยความผันผวนได้อย่างมีประสิทธิภาพ ประการที่สองคือความน่าเชื่อถือ แปรงคาร์บอนของตัวกันโคลงแบบเซอร์โวเป็นชิ้นส่วนที่สึกหรอได้ง่าย และสึกหรอเร็วกว่าในการใช้งานที่มีกำลังสูง โดยต้องปิดเครื่องเป็นประจำเพื่อเปลี่ยน SBWZ เป็นแบบไร้การสัมผัสโดยสมบูรณ์ โดยไม่ต้องปิดเครื่องเพื่อการบำรุงรักษา และมีความน่าเชื่อถือที่สูงกว่ามาก สำหรับโครงสร้างพื้นฐานขนาดใหญ่ ความแตกต่างทั้งสองนี้จะกำหนดระดับความพร้อมใช้งานของระบบจ่ายไฟโดยตรง

6. SCR Static AVR แบบ 3 เฟส 1,000KVA สามารถใช้ในระบบผลิตไฟฟ้าที่เชื่อมต่อกับโครงข่าย (เช่น สถานีไฟฟ้าโซลาร์เซลล์หรือสนามพลังงานลม) ได้หรือไม่

ตกลง. SBWZ-1000KVA รองรับความถี่คู่ที่ 50/60Hz และสามารถใช้ในระบบไฟฟ้าของสถานีของโรงไฟฟ้าพลังงานใหม่ได้ ให้พลังงานที่เสถียรสำหรับสวิตช์จ่ายไฟ ระบบควบคุม อุปกรณ์ป้องกันอัคคีภัย และอุปกรณ์ระบายอากาศของสถานีสเต็ปอัพ นอกจากนี้ เมื่อไฟฟ้าของสถานีขึ้นอยู่กับแหล่งจ่ายไฟของโครงข่ายในช่วงกลางคืนหรือช่วงที่มีแสงน้อยในโรงไฟฟ้าพลังงานแสงอาทิตย์ ตัวปรับแรงดันไฟฟ้าสามารถรับประกันได้ว่าอุปกรณ์ในสถานีจะไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าของโครงข่าย
