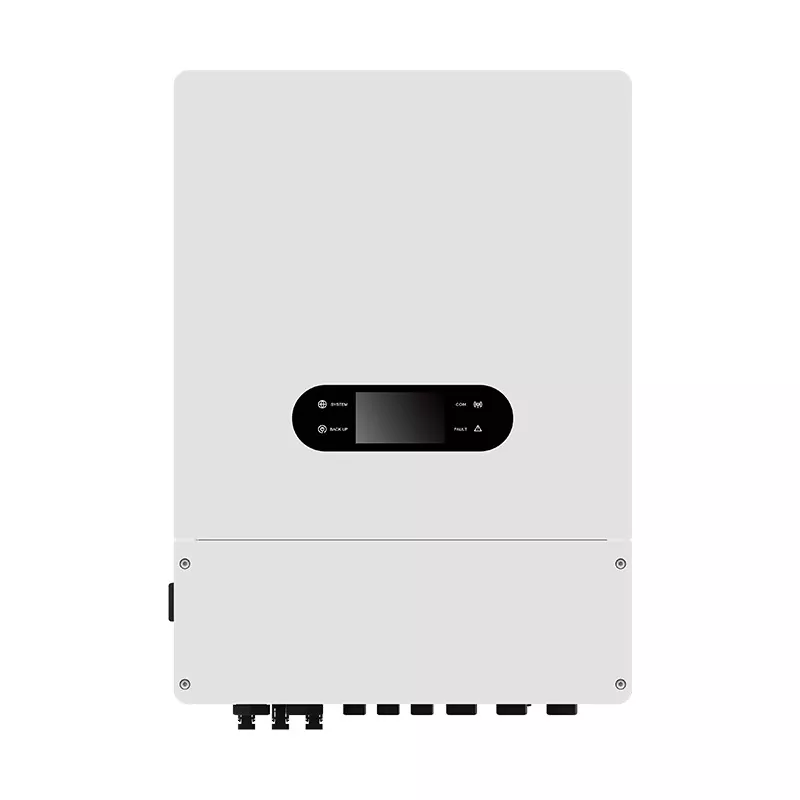

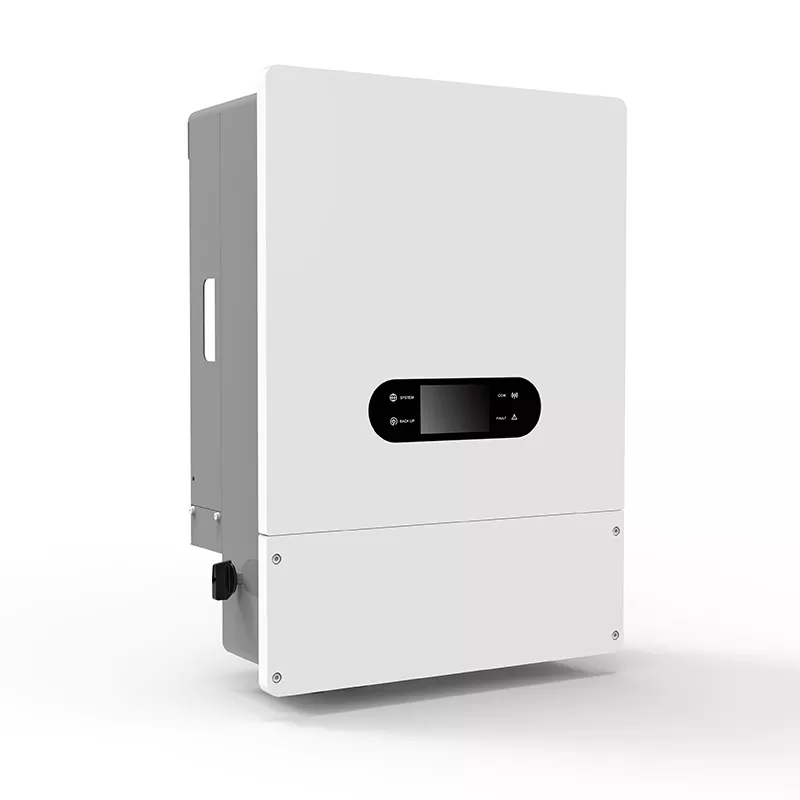

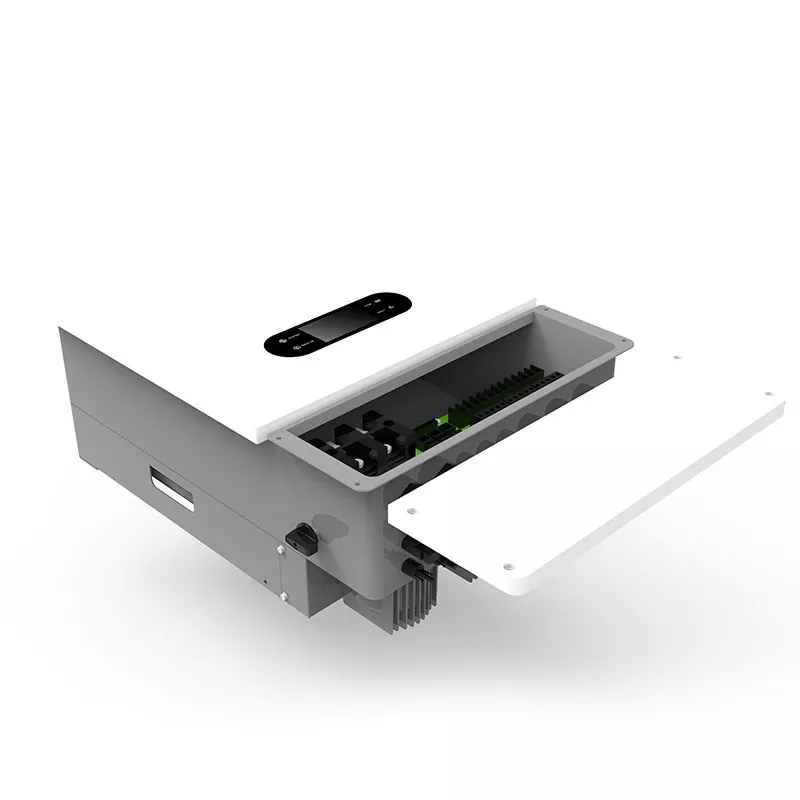

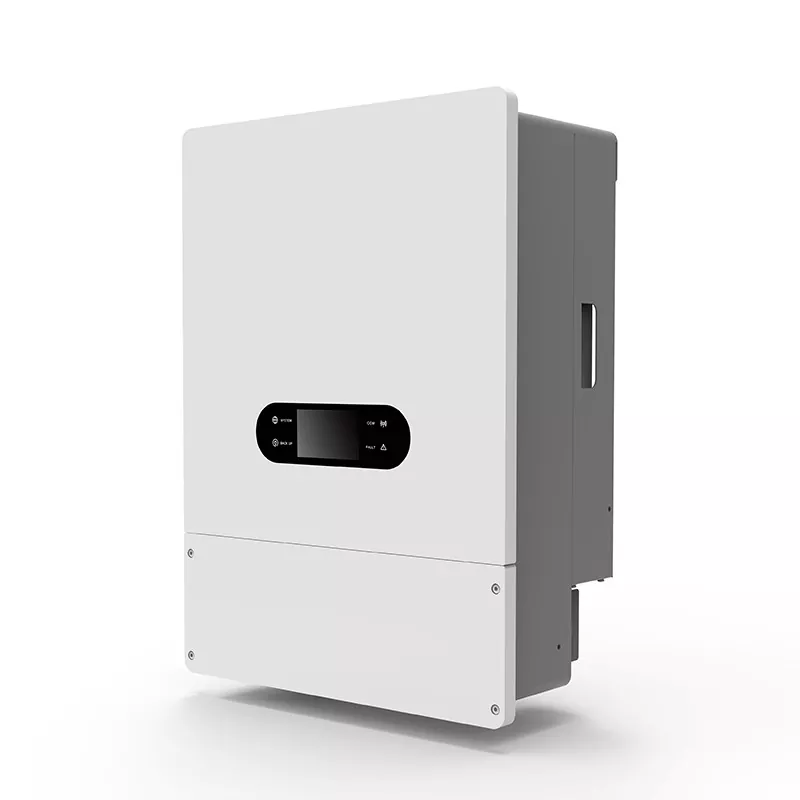

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริด 3 เฟส 12kW

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริด 3 เฟส 12KW (SUN-12KS48P3) ได้รับการออกแบบมาสำหรับตลาดยุโรปและต่างประเทศ โดยผสานรวมการชาร์จ PV การจัดเก็บแบตเตอรี่ การป้อนกริดเข้า และความสามารถในการสำรองข้อมูลนอกกริดไว้ในเครื่องเดียว

การออกแบบที่เป็นเอกลักษณ์ช่วยให้อัตราส่วน PV มีขนาดใหญ่เกิน 200% ช่วยให้สามารถเชื่อมต่อโมดูล PV ได้มากขึ้น เพื่อให้แน่ใจว่ามีการชาร์จแบตเตอรี่ และตอบสนองความต้องการโหลดนอกเครือข่ายแม้ในสภาพแสงน้อย

มีอินเทอร์เฟซการสื่อสาร BMS อัจฉริยะในตัวเพื่อการใช้งานร่วมกับระบบแบตเตอรี่ลิเธียมทั่วไปได้อย่างราบรื่น (เช่น Pylontech และ BYD) ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐานการเชื่อมต่อโครงข่ายระหว่างประเทศหลายมาตรฐาน รวมถึง NB/T32004, IEC62109 และ EN50549-1 ทำให้เหมาะสำหรับโรงงาน ฟาร์ม อาคารสำนักงาน และพื้นที่ห่างไกลที่ต้องใช้ไฟสามเฟส

ด้วยกระแสชาร์จ/คายประจุสูงสุด 250A และกำลังไฟฟ้าสูงสุดนอกกริดที่รองรับโอเวอร์โหลด 200% (เป็นเวลา 15 วินาที) จึงสามารถรองรับโหลดไฟกระชากจากมอเตอร์และคอมเพรสเซอร์ได้ โดยมีประสิทธิภาพสูงสุดที่ 98% รองรับอินพุตของเครื่องกำเนิดไฟฟ้าและการตรวจสอบระยะไกล และให้การแปลงพลังงานที่เสถียรและเชื่อถือได้สำหรับโหลดแบบสามเฟส

พารามิเตอร์ผลิตภัณฑ์

จุดเด่นของผลิตภัณฑ์

1. การออกแบบ MPPT กระแสสูง

ช่อง MPPT คู่ (กระแสอินพุตสูงสุด 36A/18A) พร้อมช่วงแรงดันไฟฟ้าในการทำงานที่กว้างและแรงดันไฟฟ้าเริ่มต้นต่ำ เข้ากันได้อย่างสมบูรณ์แบบกับโมดูล PV กำลังสูง 18A เพื่อเพิ่มประสิทธิภาพการผลิตไฟฟ้าในสภาพแสงน้อย

2. ความสามารถในการชาร์จ/คายประจุแบตเตอรี่อันทรงพลัง

กระแสไฟชาร์จ/คายประจุสูงสุดถึง 250A รองรับการชาร์จและการคายประจุอย่างรวดเร็วเพื่อตอบสนองความต้องการปริมาณพลังงานสูง แรงดันไฟฟ้าแบตเตอรี่พิกัด 48V; เข้ากันได้กับทั้งแบตเตอรี่ลิเธียมและตะกั่วกรด 3. ความจุเกินพิกัดนอกกริด 200%

ในโหมดนอกกริด กำลังไฟฟ้าสูงสุดสามารถเข้าถึง 200% ของกำลังไฟที่กำหนดเป็นเวลา 15 วินาที สตาร์ทโหลดอุปนัย เช่น มอเตอร์สามเฟส เครื่องปรับอากาศ และปั๊มน้ำได้อย่างง่ายดาย

4. การสลับกริดไทและออฟกริดอัจฉริยะ

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริด 3 เฟส 12KW รองรับการทำงานแบบป้อนเข้าแบบกริดและการทำงานนอกแบบอิสระ พร้อมโหมดที่กำหนดค่าได้ (การบริโภคเอง การเก็งกำไรในหุบเขาสูงสุด ลำดับความสำคัญของพลังงานสำรอง)

5. ความเข้ากันได้และความสามารถในการปรับขนาดสูง

รองรับการรวมเครื่องกำเนิดไฟฟ้า มีคุณสมบัติป้องกันการไหลย้อนกลับและป้องกันการเกาะติดในตัว สื่อสารกับ BMS ผ่านทาง RS485, CAN และอินเทอร์เฟซอื่นๆ สำหรับการตรวจสอบสถานะแบตเตอรี่แบบเรียลไทม์

6. ฟังก์ชั่นการป้องกันที่ครอบคลุม

ประกอบด้วยการป้องกันขั้วย้อนกลับของ PV, การตรวจจับความต้านทานของฉนวน, การตรวจจับกระแสรั่วไหล และการป้องกันแรงดันไฟฟ้าเกิน/กระแสเกิน/ไฟฟ้าลัดวงจรเอาต์พุต เพื่อให้มั่นใจในความปลอดภัยระดับสูง

การใช้งานผลิตภัณฑ์

1. การจัดเก็บพลังงานสามเฟสเชิงพาณิชย์และอุตสาหกรรม

เหมาะสำหรับโรงงานขนาดเล็ก อาคารพาณิชย์ และอาคารสำนักงาน ใช้ส่วนต่างของราคาไฟฟ้าพีควัลเลย์เพื่อลดต้นทุนและทำหน้าที่เป็นพลังงานสำรองเพื่อให้การดำเนินงานมีความต่อเนื่อง

2. ระบบออฟกริดขนาดใหญ่

ให้พลังงานไฟฟ้าสามเฟสที่เสถียรสำหรับฟาร์ม ไซต์เหมืองแร่ และเกาะที่ไม่มีระบบกริดครอบคลุม โดยการผสานรวมกับอาร์เรย์ PV และชุดแบตเตอรี่

3. การบริโภค PV ด้วยตนเอง

เหมาะสำหรับบ้านหรือที่ดินที่มีระบบ PV สามเฟส จัดลำดับความสำคัญของการใช้พลังงานแสงอาทิตย์ โดยพลังงานส่วนเกินจะถูกเก็บไว้ในแบตเตอรี่หรือป้อนเข้าสู่โครงข่ายไฟฟ้า

4. บูรณาการเครื่องกำเนิดไฟฟ้า

สตาร์ทเครื่องกำเนิดไฟฟ้าโดยอัตโนมัติเพื่อเสริมกำลังไฟฟ้าในช่วงเวลาที่มีเมฆครึ้มหรือมีฝนตกเป็นเวลานาน ทำให้มั่นใจได้ว่าระบบจ่ายไฟสำหรับระบบนอกเครือข่ายจะไม่มีการหยุดชะงักและตลอด 24 ชั่วโมง

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM สำหรับอินเวอร์เตอร์ GA Series ได้แก่:

1. สีตู้แบบกำหนดเองและการพิมพ์โลโก้

2. การปรับแต่งโปรโตคอล BMS สำหรับแบตเตอรี่ของบุคคลที่สาม

3. การตั้งค่าพารามิเตอร์ล่วงหน้า (เช่น แรงดันไฟฟ้าที่ชาร์จ ความถี่เอาต์พุต)

4. การออกแบบบรรจุภัณฑ์และคู่มือผู้ใช้หลายภาษา

ติดต่อทีมเทคนิคของเราเพื่อรับโซลูชันที่ออกแบบโดยเฉพาะ

คุณสมบัติและการรับรอง

ผลิตภัณฑ์ของเราผลิตภายใต้ระบบการควบคุมคุณภาพที่เข้มงวด และได้รับการทดสอบโดยสถาบันที่เชื่อถือได้ของบุคคลที่สามเพื่อให้มั่นใจในความปลอดภัย ความน่าเชื่อถือ และการปฏิบัติตามข้อกำหนดในการเข้าสู่ตลาดโลก

ระบบการจัดการคุณภาพ

GB/T 19001-2016 idt ISO9001:2015 – โรงงานผลิตที่ผ่านการรับรอง

ความปลอดภัยของผลิตภัณฑ์และการรับรอง EMC

CE – ตลาดยุโรป (คำสั่ง LVD และ EMC)

LVD - การปฏิบัติตามคำสั่งแรงดันไฟฟ้าต่ำ

EMC – การปฏิบัติตามความเข้ากันได้ทางแม่เหล็กไฟฟ้า

IEC62109 – มาตรฐานความปลอดภัยสำหรับตัวแปลงพลังงานไฟฟ้าโซลาร์เซลล์

IEC61000 – มาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า

UN38.3 – ความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียม (การขนส่งทางอากาศ/การขนส่งทางทะเล/การขนส่งทางบก)

การปฏิบัติตามข้อกำหนดเฉพาะอุตสาหกรรม

NB/T32004-2018 – มาตรฐานการเชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์ของจีน

EN50549-1 – ข้อกำหนดการเชื่อมต่อโครงข่ายกริดของยุโรป

VDE-4105 – มาตรฐานการเชื่อมต่อโครงข่ายเยอรมัน

NRS-097-2-1 – ข้อกำหนดกริดของแอฟริกาใต้

IS16169 & IS16221 (BIS) – มาตรฐานอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ของอินเดีย

ทรัพย์สินทางปัญญา

สิทธิบัตรที่ถูกต้องมากกว่า 20 ฉบับ ครอบคลุมถึงโทโพโลยีอินเวอร์เตอร์ อัลกอริธึม MPPT การสื่อสาร BMS และเทคโนโลยีการจัดการความร้อน

สามารถจัดทำใบรับรองและรายงานผลการทดสอบทั้งหมดได้เมื่อมีการร้องขอ สำหรับข้อกำหนดการปฏิบัติตามข้อกำหนดในตลาดเฉพาะ โปรดติดต่อทีมเทคนิคของเรา

คำถามที่พบบ่อย

1. Solar Inverter แบบไฮบริด 3 เฟส 12KW สามารถใช้แบบขนานได้หรือไม่?

ใช่ ซีรีย์นี้รองรับการเชื่อมต่อแบบขนานสูงสุด 6 ยูนิต โปรดปรึกษาทีมสนับสนุนด้านเทคนิคของเราสำหรับรายละเอียด

2. สามารถเชื่อมต่อกับไฟ 3 เฟส 380V ได้หรือไม่?

ใช่. SUN-12KS48P3 เป็นอินเวอร์เตอร์สามเฟสที่มีแรงดันไฟฟ้าเอาท์พุตพิกัด 230/400V (50/60Hz) เป็นไปตามมาตรฐานโครงข่ายไฟฟ้าแรงดันต่ำในยุโรปและประเทศอื่นๆ ส่วนใหญ่

3. กระแสไฟขาออกสูงสุดในโหมดนอกตารางคือ 20A; มันขับโหลด 10kW ได้อย่างไร?

20A ที่ 230V สอดคล้องกับประมาณ 4.6kW แต่ตารางแสดงกำลังไฟพิกัดนอกกริดที่ 1200W (น่าจะพิมพ์ผิดสำหรับ 12kW) ในความเป็นจริง กำลังไฟฟ้านอกกริดของ 12KS48P3 คือ 12kW ซึ่งสอดคล้องกับกระแสไฟฟ้าประมาณ 30A (ต่อเฟส) โปรดดูแผ่นป้ายชื่อหรือคู่มือล่าสุดเพื่อดูข้อมูลจำเพาะที่ถูกต้อง

4. รองรับโปรโตคอลการสื่อสารยี่ห้อแบตเตอรี่ใดบ้าง

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริด 3 เฟส 12KW มีอินเทอร์เฟซ RS485 และ CAN ในตัว และรองรับโปรโตคอลแบตเตอรี่ลิเธียมกระแสหลัก (เช่น Pylontech, BYD, LG, AlphaESS ฯลฯ) โดยสามารถใช้งานร่วมกันได้ผ่านการกำหนดค่าพารามิเตอร์ BMS
