อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบปิด 5kW 24V

เคแทคเข้าใจดีว่าสำหรับผู้ใช้ที่อยู่ห่างไกลจากระบบโครงข่ายหรือในพื้นที่ที่ไฟฟ้าไม่เสถียร ทุกสตางค์ของการลงทุนมีความสำคัญ อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบออฟกริด 5KW 24V (GA-5024) เป็นอินเวอร์เตอร์ไฮบริดนอกกริดขนาด 5kW ที่ได้รับการออกแบบมาในทางปฏิบัติ ซึ่งให้ความสมดุลที่แม่นยำระหว่างต้นทุน ขนาด และประสิทธิภาพ ในขณะเดียวกันก็รับประกันเอาต์พุตคลื่นไซน์บริสุทธิ์ที่เสถียร GA-5024 แตกต่างจากรุ่น 12kW ที่ให้ความสำคัญกับกำลังไฟสูงสุด โดยมุ่งเน้นไปที่การใช้งานในครัวเรือนทั่วไปและการใช้งานเชิงพาณิชย์ขนาดเล็ก โดยสามารถจ่ายไฟให้กับตู้เย็น ไฟหลายดวง ปั๊มน้ำ ทีวีหรือคอมพิวเตอร์ และเครื่องมือไฟฟ้าบางอย่างได้อย่างง่ายดาย

เหตุใดจึงเลือก GA-5024

ประการแรก กำลังไฟพิกัด 5,000W ตอบสนองความต้องการไฟฟ้าสูงสุดสำหรับครัวเรือนนอกระบบกริดขนาดเล็กถึงขนาดกลางส่วนใหญ่ ในขณะที่ความจุไฟกระชาก 10,000VA นั้นเพียงพอที่จะสตาร์ทเครื่องใช้ไฟฟ้า เช่น เครื่องปรับอากาศ 1.5 HP หรือปั๊มน้ำบาดาล

ที่สำคัญใช้ระบบแบตเตอรี่ 24V; เมื่อเทียบกับการตั้งค่า 48V แล้ว ชุดแบตเตอรี่ 24V มีต้นทุนที่ต่ำกว่าและการจับคู่เซลล์ที่ง่ายกว่าสำหรับความจุขนาดเล็กถึงขนาดกลาง และแบตเตอรี่ตะกั่ว-กรดระดับเริ่มต้นหรือมือสองจำนวนมากในท้องตลาดได้รับการออกแบบมาสำหรับระบบ 24V GA-5024 ได้รับการออกแบบโดยคำนึงถึงความต้องการเฉพาะของผู้ใช้เหล่านี้ โดยมีกระแสไฟชาร์จสูงถึง 160A ไม่ว่าจะใช้พลังงานจากพลังงานแสงอาทิตย์ ไฟฟ้าจากโครงข่าย หรือเครื่องกำเนิดไฟฟ้า ก็สามารถเติมพลังงานแบตเตอรี่ได้อย่างรวดเร็ว

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบ Off Grid ขนาด 5KW 24V นี้มีตัวควบคุม MPPT แรงดันไฟฟ้ากว้างในตัว (ช่วง 60–450V, แรงดันไฟฟ้าวงจรเปิดสูงสุด 500V) และรองรับกำลังไฟฟ้าอินพุตสูงสุด 9000W โดยจะสื่อสารกับแบตเตอรี่ลิเธียม BMS ผ่าน CAN หรือ RS485 เพื่อตรวจสอบแรงดันไฟฟ้า อุณหภูมิ และ SOC ของแบตเตอรี่แบบเรียลไทม์ โดยจะปรับพารามิเตอร์การชาร์จแบบไดนามิกเพื่อยืดอายุการใช้งานแบตเตอรี่อย่างมาก นอกจากนี้ยังมีฟังก์ชันเปิดใช้งานแบตเตอรี่ลิเธียมในตัวเพื่อปลุกชุดแบตเตอรี่ที่เข้าสู่โหมดสลีปเนื่องจากการคายประจุมากเกินไป

ด้วยโมดูล WiFi ที่เป็นอุปกรณ์เสริม คุณสามารถตรวจสอบการสร้าง PV กำลังไฟฟ้าโหลด และความจุแบตเตอรี่คงเหลือผ่านแอปมือถือ ตลอดจนรับการแจ้งเตือนข้อผิดพลาด ฝาครอบกันฝุ่นแบบถอดออกได้ช่วยให้ทำความสะอาดท่อลมเย็นได้ง่าย ทำให้เครื่องนี้เหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นมาก เช่น ฟาร์มและโรงงาน

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. กระแสไฟชาร์จขนาดใหญ่ 160A

ไม่ว่าจะมาจาก PV พลังงานกริด หรือเครื่องกำเนิดไฟฟ้า กระแสไฟชาร์จสูงสุดถึง 160A (โดยกระแสไฟชาร์จรวม 160A) ช่วยให้สามารถชาร์จแบตเตอรี่ได้อย่างรวดเร็ว ลดเวลาการทำงานของเครื่องกำเนิดไฟฟ้า และเพิ่มการใช้งานในช่วงเวลากลางวันที่จำกัดให้เกิดประโยชน์สูงสุด

2. ความสามารถในการไฟกระชากสูง

ได้รับการจัดอันดับที่ 5,000W โดยมีความจุไฟกระชาก 10,000VA (สำหรับ 20ms) อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบ Off Grid ขนาด 5KW 24V เริ่มโหลดแบบเหนี่ยวนำได้อย่างน่าเชื่อถือ เช่น เครื่องปรับอากาศ 1.5 แรงม้า ปั๊มน้ำบาดาล และเครื่องอัดอากาศ ป้องกันการปิดระบบโอเวอร์โหลดของอินเวอร์เตอร์ที่เกิดจากกระแสไหลเข้าสูง

3. เครื่องชาร์จพลังงานแสงอาทิตย์ MPPT แรงดันไฟฟ้ากว้าง

นำเสนอช่วงแรงดันไฟฟ้าในการทำงาน MPPT ที่ 60–450VDC, แรงดันไฟฟ้าวงจรเปิดสูงสุดที่ 500VDC และกำลังอินพุต PV สูงสุดที่ 9000W สามารถใช้งานร่วมกับแผงเซลล์แสงอาทิตย์แรงดันสูงทั่วไป ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตไฟฟ้าในช่วงเช้าตรู่ ช่วงบ่ายแก่ๆ และในสภาพแสงน้อย

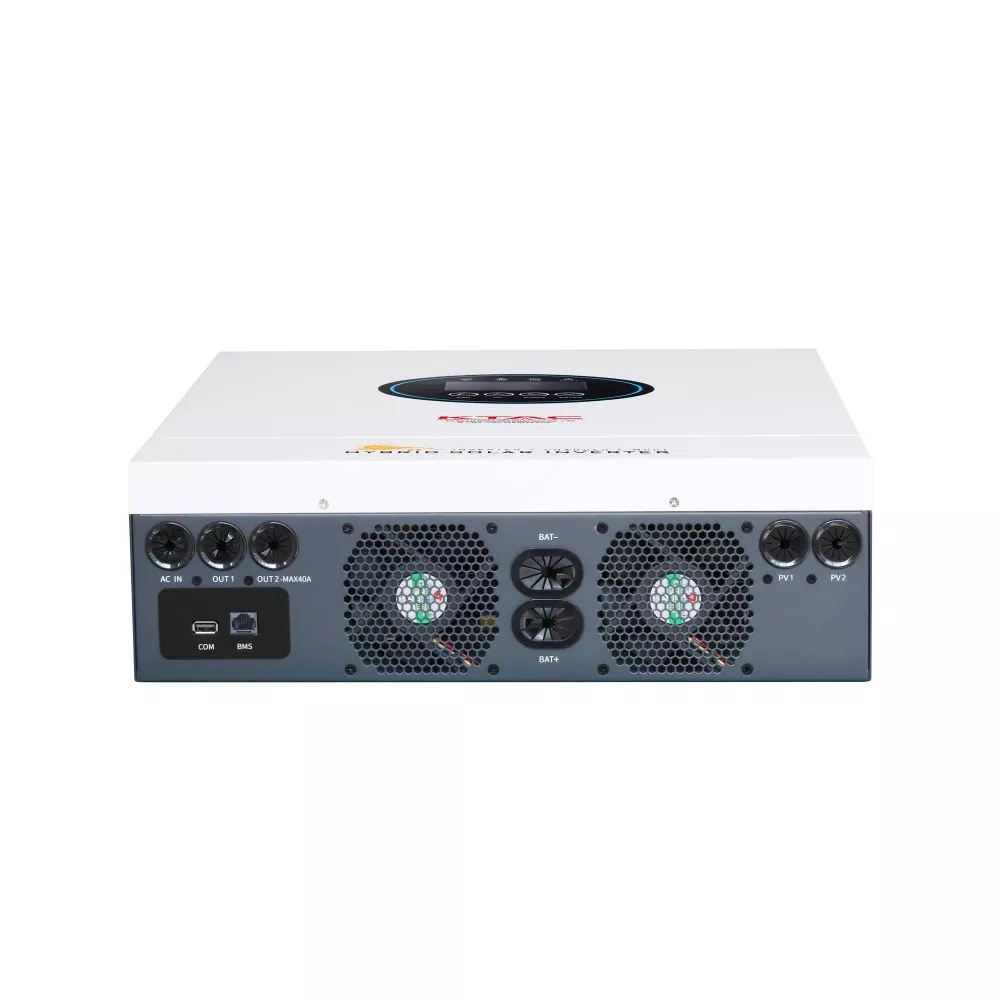

4. เอาต์พุต AC คู่

มีเอาต์พุต AC อิสระสองช่อง: ช่องหนึ่งสำหรับโหลดวิกฤติ (แหล่งจ่ายไฟต่อเนื่อง) และอีกช่องสำหรับโหลดที่ไม่สำคัญ (แยกออกได้) สามารถกำหนดค่าเกณฑ์การกำจัดโหลดสำหรับโหมดแบตเตอรี่ เพื่อเพิ่มเวลาการสำรองข้อมูลสำหรับอุปกรณ์ที่จำเป็นให้สูงสุด

5. ความเข้ากันได้ของแบตเตอรี่ที่ครอบคลุมและการสื่อสาร BMS

รองรับแบตเตอรี่ลิเธียม 24V (ระบุ 25.6V) หรือแบตเตอรี่กรดตะกั่ว นำเสนอแรงดันไฟฟ้าการชาร์จแบบลอยตัวที่ 27V และการป้องกันการชาร์จเกินที่ 30.5V สื่อสารกับแบตเตอรี่ลิเธียม BMS ผ่าน CAN/RS485 เพื่อตรวจสอบสถานะแบตเตอรี่แบบเรียลไทม์และเพิ่มประสิทธิภาพการชาร์จ

6. การตรวจสอบอัจฉริยะและการเปิดใช้งานแบตเตอรี่ลิเธียม

มีอินเทอร์เฟซในตัวสำหรับโมดูล WiFi (รองรับการตรวจสอบระยะไกลผ่านแอปมือถือด้วยโมดูลเสริม) นอกจากนี้ยังมีฟังก์ชันการเปิดใช้งานแบตเตอรี่ลิเธียม ซึ่งสามารถปลุกชุดแบตเตอรี่ที่เข้าสู่โหมดสลีปเนื่องจากการคายประจุมากเกินไป โดยไม่ต้องใช้อุปกรณ์เพิ่มเติม

7. กะทัดรัดและน้ำหนักเบา

มีน้ำหนักเพียง 8.4 กก. โดยมีขนาด 410×336×110 มม. สามารถติดผนังได้คนเดียว ฝาครอบกันฝุ่นแบบถอดออกได้ช่วยให้ทำความสะอาดได้ง่ายและยืดอายุการใช้งานของอุปกรณ์ในสภาพแวดล้อมที่รุนแรง

การใช้งานผลิตภัณฑ์

1. ระบบเซลล์แสงอาทิตย์แบบนอกโครงข่ายสำหรับที่พักอาศัย: จ่ายไฟฟ้ารายวันให้กับครัวเรือนขนาดเล็กถึงขนาดกลาง (2-4 คน) จ่ายไฟให้กับอุปกรณ์ที่จำเป็น เช่น แสงสว่าง ตู้เย็น ทีวี คอมพิวเตอร์ และพัดลม จับคู่กับแบตเตอรี่ตะกั่วกรดหรือลิเธียม 24V เพื่อความคุ้มค่าคุ้มราคาที่ยอดเยี่ยม

2. ฟาร์มระยะไกล/สิ่งอำนวยความสะดวกด้านปศุสัตว์: จ่ายไฟให้กับอุปกรณ์ เช่น ปั๊มน้ำ เครื่องบดอาหารสัตว์ และพัดลมระบายอากาศ การชาร์จกระแสสูง 160A ช่วยเพิ่มพลังงานแสงอาทิตย์ในช่วงเที่ยงวันให้สูงสุดเพื่อเติมแบตเตอรี่อย่างรวดเร็ว ซึ่งช่วยลดการพึ่งพาเครื่องกำเนิดไฟฟ้า

3. คลินิกในชนบทหรือสถานีฐานการสื่อสาร: ทำหน้าที่เป็นแหล่งพลังงานหลักหรือสำรอง เอาต์พุต AC คู่ช่วยให้มั่นใจได้ถึงการจ่ายไฟสำหรับอุปกรณ์ทางการแพทย์หรือการสื่อสารโดยมีความสำคัญ พร้อมการสลับอัตโนมัติระหว่างไฟฟ้าขัดข้อง

4. ร้านค้าขนาดเล็ก/แผงลอยริมถนน: ให้พลังงานที่เสถียรสำหรับตู้แช่แข็ง ไฟส่องสว่าง เครื่องบันทึกเงินสด และสถานีชาร์จมือถือ รองรับการเสริมกริดหรือเครื่องกำเนิดไฟฟ้าและมีต้นทุนการดำเนินงานต่ำ

5. พลังงานเคลื่อนที่หรือพลังงานชั่วคราว: การออกแบบที่มีน้ำหนักเบาทำให้สามารถติดตั้งได้ง่ายในรถบ้าน คอนเทนเนอร์ในสถานที่ก่อสร้าง หรือยานพาหนะตอบสนองฉุกเฉิน Plug-and-Play พร้อมเมื่อจับคู่กับแผงโซลาร์เซลล์แบบพกพา

บริการปรับแต่ง

KTAC ให้บริการ OEM/ODM สำหรับอินเวอร์เตอร์ GA Series ได้แก่:

1. สีตู้แบบกำหนดเองและการพิมพ์โลโก้

2. การปรับแต่งโปรโตคอล BMS สำหรับแบตเตอรี่ของบุคคลที่สาม

3. การตั้งค่าพารามิเตอร์ล่วงหน้า (เช่น แรงดันไฟฟ้าที่ชาร์จ ความถี่เอาต์พุต)

4. การออกแบบบรรจุภัณฑ์และคู่มือผู้ใช้หลายภาษา

ติดต่อทีมเทคนิคของเราเพื่อรับโซลูชันที่ออกแบบโดยเฉพาะ

คำถามที่พบบ่อย

1. อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบ Off Grid ขนาด 5KW 24V สามารถใช้แบบขนานได้หรือไม่?

ไม่ รุ่นนี้ได้รับการออกแบบสำหรับการทำงานแบบสแตนด์อโลน และไม่รองรับการเชื่อมต่อแบบขนานของหลายยูนิต หากต้องการพลังงานสูงกว่านี้ แนะนำรุ่น GA-12048 (12kW) หรือติดต่อ KTAC เพื่อขอแนวทางแก้ไขอื่นๆ

2. ต้องใช้สายเคเบิลขนาดใดสำหรับกระแสไฟชาร์จ 160A?

เราขอแนะนำให้ใช้สายทองแดงที่มีพื้นที่หน้าตัด 25 มม.² ขึ้นไปในด้านแบตเตอรี่ โดยจับคู่กับเซอร์กิตเบรกเกอร์กระแสตรง 200A โปรดดูรายละเอียดจำเพาะการเดินสายไฟในคู่มือผลิตภัณฑ์

3. สามารถชาร์จโดยใช้ทั้ง PV และกริดพร้อมกันได้หรือไม่?

ใช่. GA-5024 รองรับการชาร์จแบบไฮบริด (PV + กริด) โดยมีกระแสไฟชาร์จรวมสูงสุด 160A (ยอดรวมไม่เกิน 160A จัดการโดยตรรกะภายใน) ผู้ใช้สามารถตั้งค่าลำดับความสำคัญในการชาร์จ: ลำดับความสำคัญของแสงอาทิตย์, ลำดับความสำคัญของตาราง หรือการชาร์จแบบไฮบริด

4. ฉันสามารถใช้ชุดแบตเตอรี่ LiFePO₄ 24V (การกำหนดค่า 8 ซีรีส์) ได้โดยตรงหรือไม่

ใช่. แพ็ค LiFePO₄ ซีรีส์ 8 มีแรงดันไฟฟ้าปกติ 25.6V และแรงดันไฟฟ้าชาร์จเต็มประมาณ 29.2V ตั้งค่าประเภทแบตเตอรี่เป็น "ลิเธียม" และเชื่อมต่อ BMS ผ่าน CAN/RS485 อินเวอร์เตอร์จะปรับพารามิเตอร์การชาร์จโดยอัตโนมัติ หากไม่ได้ใช้การสื่อสาร คุณสามารถตั้งค่าแรงดันไฟฟ้าลอยได้ด้วยตนเองเป็นประมาณ 28.8V (โปรดดูข้อมูลจำเพาะของแบตเตอรี่)

5. ทำไมกระแสไฟชาร์จรวมสูงสุดเพียง 160A แม้ว่าขีดจำกัดของแต่ละ PV และ AC จะเป็น 160A ทั้งคู่ก็ตาม

นี่เป็นเพราะข้อจำกัดทางกายภาพของวงจรการชาร์จภายในของอินเวอร์เตอร์ เมื่ออินพุต PV และ AC ทำงาน ทั้งสองอินพุตจะแชร์ความจุ 160A (เช่น 100A จาก PV + 60A จาก AC) สิ่งนี้ช่วยปกป้องส่วนประกอบภายในในขณะที่ตอบสนองความต้องการของระบบขนาดเล็กถึงขนาดกลางส่วนใหญ่

6. Can the GA-5024 be used with a 48V battery?

ไม่ GA-5024 ได้รับการออกแบบมาสำหรับระบบแบตเตอรี่ 24V (แรงดันไฟฟ้าปกติ 25.6V สำหรับลิเธียม; ประจุลอยตัว 27V สำหรับกรดตะกั่ว) วงจรอินเวอร์เตอร์ภายใน พารามิเตอร์การชาร์จ และโปรโตคอลการสื่อสาร BMS ได้รับการปรับให้เหมาะกับระบบ 24V การต่อแบตเตอรี่ 48V โดยตรงจะกระตุ้นการป้องกันไฟเกินหรืออาจทำให้เครื่องเสียหายได้ หากคุณต้องการระบบ 48V โปรดเลือกรุ่น GA-6548 (6.5kW) หรือ GA-12048 (12kW) ทั้งสองเข้ากันได้กับแบตเตอรี่ 48V (แรงดันไฟฟ้าที่กำหนด 51.2V)

7. การสตาร์ทเครื่องกำเนิดไฟฟ้าอัตโนมัติสามารถทำได้อย่างไร?

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบออฟกริดขนาด 5KW 24V ให้สัญญาณหน้าสัมผัสแห้ง (ต้องใช้โมดูลภายนอกเสริม) เพื่อสตาร์ทเครื่องกำเนิดไฟฟ้าโดยอัตโนมัติตามแรงดันแบตเตอรี่หรือสถานะโหลด โปรดดูคู่มือโดยละเอียดหรือติดต่อฝ่ายสนับสนุนด้านเทคนิคสำหรับคำแนะนำในการเดินสายไฟและการกำหนดค่าเฉพาะ

8. เครื่องทำงานอย่างไรในสภาพแวดล้อมที่มีอุณหภูมิต่ำ?

ทำงานที่อุณหภูมิต่ำถึง -15°C อย่างไรก็ตาม โปรดทราบว่าการชาร์จแบตเตอรี่ลิเธียมที่อุณหภูมิต่ำกว่า 0°C อาจถูกจำกัด เราขอแนะนำให้วางแบตเตอรี่ไว้ในกล่องหุ้มฉนวนหรือเลือกแบตเตอรี่ที่มีฟังก์ชันทำความร้อนในตัว ตัวอินเวอร์เตอร์เองสามารถจ่ายไฟเอาท์พุตต่อไปได้ แม้ว่าประสิทธิภาพอาจลดลงเล็กน้อยก็ตาม
