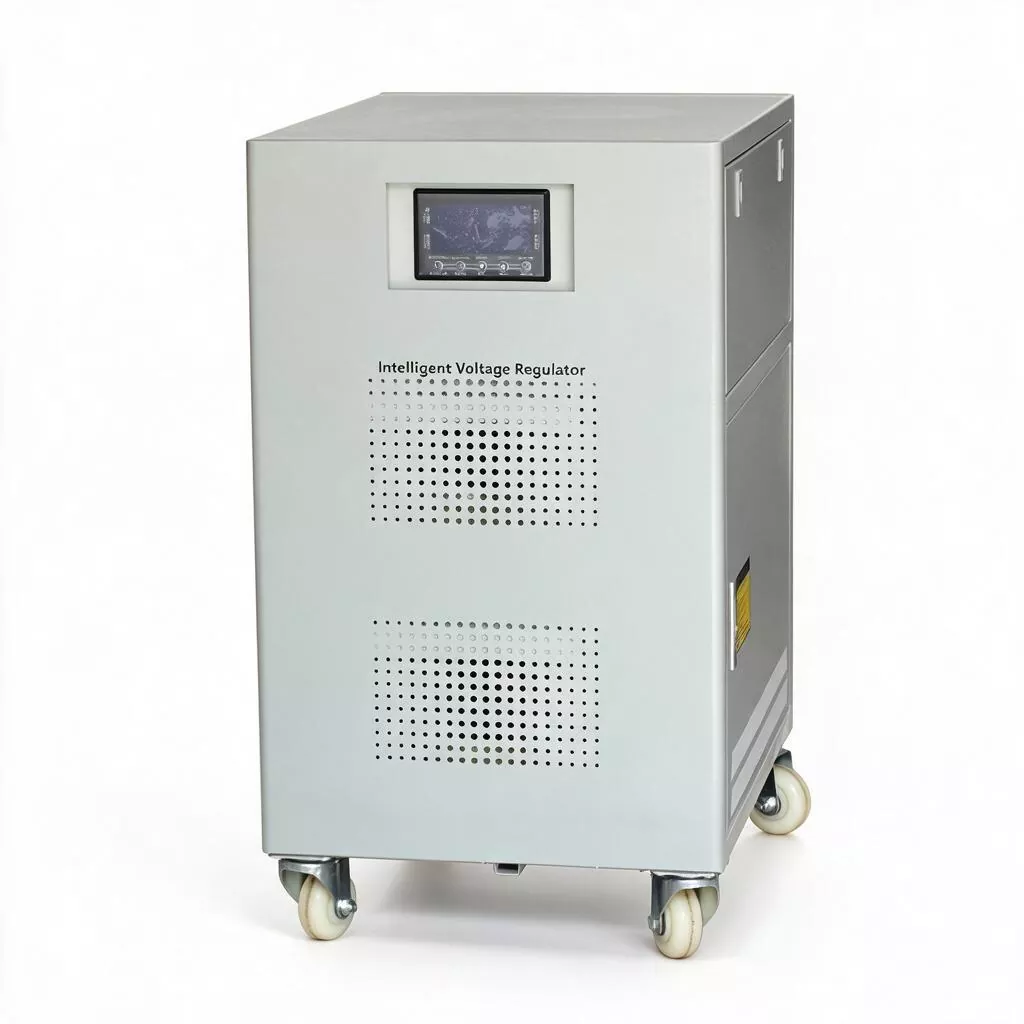

AVR เซอร์โวมอเตอร์ 3 เฟส 50kVA

โรงงานสมัยใหม่และสิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดใหญ่เต็มไปด้วยโหลดแบบไม่เชิงเส้นจำนวนมาก: ตัวแปลงความถี่, เซอร์โวไดรฟ์, UPS, อุปกรณ์จ่ายไฟสวิตชิ่ง, ไดรเวอร์ไฟ LED ฯลฯ พวกเขาสร้างกระแสฮาร์มอนิกจำนวนมาก (ส่วนใหญ่เป็นฮาร์โมนิกที่ 5, 7 และ 11) ในระหว่างการทำงาน

ฮาร์โมนิคเหล่านี้ไม่เพียงแต่ทำให้การสร้างความร้อนและการสูญเสียตัวปรับแรงดันไฟฟ้ารุนแรงขึ้นเท่านั้น แต่ที่จริงจังกว่านั้นคือ พวกมันจะถูกฉีดกลับไปยังโครงข่ายไฟฟ้า ส่งผลให้ขดลวดหม้อแปลงมีอุณหภูมิเพิ่มขึ้น ความร้อนเกินพิกัดของเส้นกลาง กระแสสลายเกินของธนาคารตัวเก็บประจุชดเชยพลังงานรีแอกทีฟ และแม้กระทั่งทำให้สวิตช์หลักของสายขาเข้าสะดุดผิดพลาด

นอกจากนี้ ความไม่สมดุลของโหลดสามเฟสจะนำไปสู่การเคลื่อนตัวของจุดที่เป็นกลาง ทำให้เกิดการเบี่ยงเบนของแรงดันไฟฟ้าสามเฟสที่ด้านแรงดันต่ำของห้องจ่ายไฟไปเป็นองศาที่แตกต่างกัน ส่งผลต่อคุณภาพไฟฟ้าของผู้ใช้ทุกคนบนบัสทั้งหมด

AVR เซอร์โวมอเตอร์ 3 เฟส 50KVA ไม่ใช่อุปกรณ์ควบคุมแรงดันไฟฟ้าแม่เหล็กไฟฟ้าแบบธรรมดา:

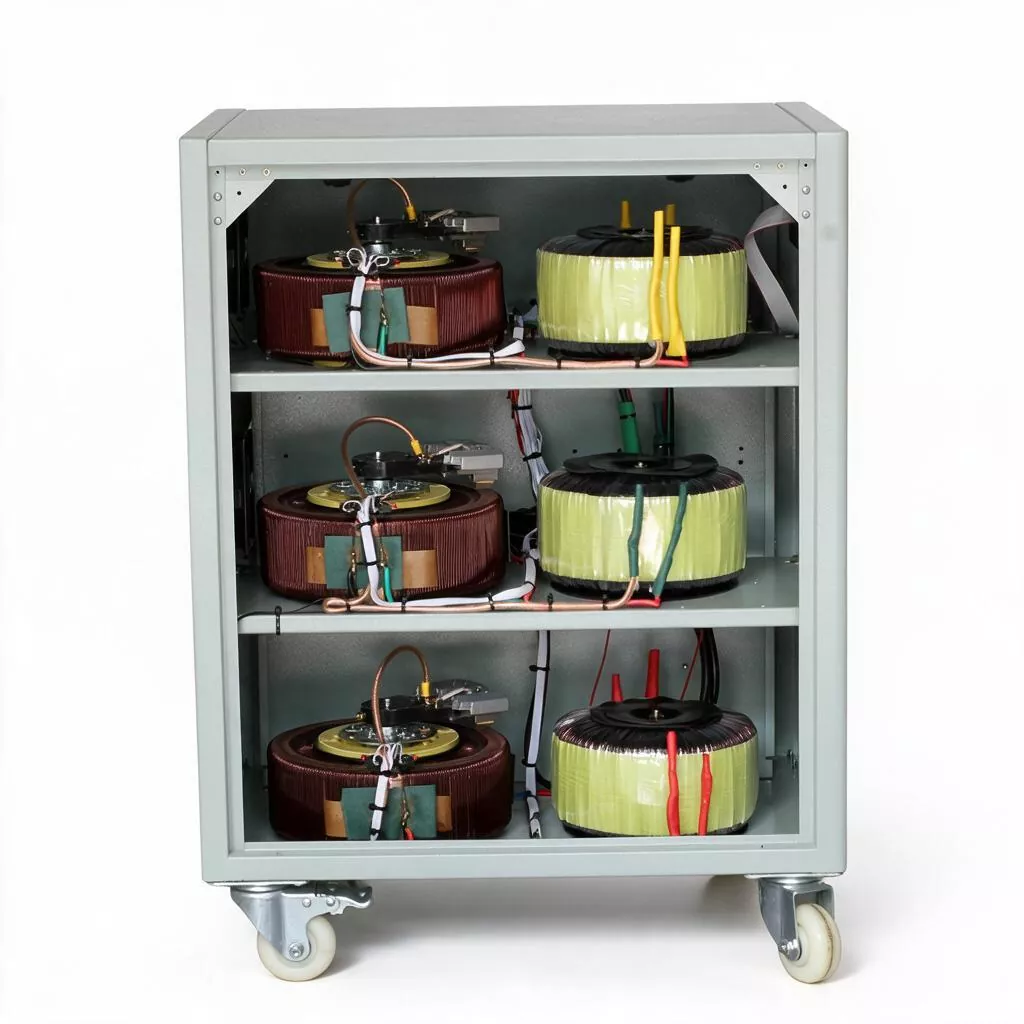

1. การแยกทางไฟฟ้าแบบสองทิศทาง: ด้วยการชดเชยการเชื่อมต่อแม่เหล็กไฟฟ้าของหม้อแปลง SBW-50KVA จะสร้างชั้นการแยกทางไฟฟ้าตามธรรมชาติระหว่างอินพุตและเอาต์พุต ส่งผลให้ไฟกระชากฟ้าผ่าและแรงดันไฟกระชากจากด้านโครงข่ายไฟฟ้าอ่อนลงอย่างมีประสิทธิภาพซึ่งบุกรุกอุปกรณ์ดาวน์สตรีมที่มีความละเอียดอ่อน และยับยั้งการฉีดย้อนกลับของกระแสฮาร์มอนิกจากด้านโหลดไปยังด้านโครงข่ายไฟฟ้า

2. ระเบียบการแยกอิสระสามเฟส: แต่ละเฟสมีการสุ่มตัวอย่าง การควบคุม และวงจรไดรฟ์เซอร์โวอิสระ แม้ว่าโหลดที่ส่วนท้ายจะไม่สมดุลอย่างรุนแรง (เช่น เฟส A เชื่อมต่อกับไฟเฟสเดียวและอุปกรณ์สำนักงานจำนวนมาก ในขณะที่เฟส B และ C เชื่อมต่อกับไฟสามเฟส) ตัวปรับแรงดันไฟฟ้าสามารถทำให้แรงดันไฟฟ้าเอาท์พุตสามเฟสคงที่ภายในช่วงความแม่นยำ ซึ่งจะช่วยขจัดปัญหาแรงดันบัสแบบไม่สมมาตรที่เกิดจากการเคลื่อนตัวของจุดที่เป็นกลาง และลดการสูญเสียที่ด้านแรงดันต่ำของหม้อแปลง

3. ความทนทานสูงและประสิทธิภาพป้องกันการกระแทก: แตกต่างจากรูปแบบอิเล็กทรอนิกส์ที่ใช้ IGBT/SCR สำหรับการควบคุมการสับ ผลิตภัณฑ์นี้ใช้การควบคุมเซอร์โวเหนี่ยวนำแม่เหล็กไฟฟ้า ไม่สร้างฮาร์โมนิกความถี่สวิตชิ่ง และอัตราการบิดเบือนรูปคลื่นเอาต์พุตน้อยกว่า 0.1% ในเวลาเดียวกัน ส่วนประกอบหม้อแปลงและแปรงคาร์บอนมีความต้านทานความร้อนในระยะสั้นสูงมาก ซึ่งสามารถรับมือกับผลกระทบจากไฟกระชากที่มากกว่ากระแสไฟฟ้าที่กำหนดหลายเท่าได้อย่างสงบในระหว่างการสตาร์ทคอมเพรสเซอร์ พัดลม และเครื่องอัดขนาดใหญ่ และจะไม่กระตุ้นการป้องกันบายพาสกระแสเกินเช่นอุปกรณ์อิเล็กทรอนิกส์ได้ง่าย

4. การตรวจสอบระดับระบบและการเชื่อมต่อโครงข่าย: ผลิตภัณฑ์สงวนไว้สำหรับอินเทอร์เฟซการสื่อสาร RS485 และสัญญาณเตือนหน้าสัมผัสแห้ง ซึ่งสามารถบูรณาการเข้ากับระบบการจัดการพลังงานในโรงงาน (EMS) หรือระบบตรวจสอบพลังงาน (SCADA) ได้อย่างราบรื่น ช่วยให้สามารถตรวจสอบพารามิเตอร์หลักจากระยะไกลแบบเรียลไทม์ เช่น แรงดันไฟฟ้าอินพุต/เอาต์พุต กระแสโหลด และอุณหภูมิภายใน และรองรับการเชื่อมต่อด้วยเซอร์กิตเบรกเกอร์ส่วนหน้า ตู้สวิตช์จ่ายไฟคู่ ATS และสร้างระบบรับประกันแหล่งจ่ายไฟอัจฉริยะที่สมบูรณ์

พารามิเตอร์ผลิตภัณฑ์

คุณสมบัติที่สำคัญ

1. การทำให้บริสุทธิ์พลังงานไฟฟ้าแบบสองทิศทาง

ด้วยการใช้ประโยชน์จากคุณลักษณะการแยกแม่เหล็กไฟฟ้าของหม้อแปลงชดเชย จะบล็อกการส่งฮาร์โมนิคย้อนกลับ (โดยเฉพาะฮาร์โมนิคที่ 5, 7 และ 11) จากด้านโหลดไปยังโครงข่ายไฟฟ้าได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดความเสี่ยงความล้มเหลวของหม้อแปลงและอุปกรณ์ชดเชยพลังงานรีแอกทีฟ ในเวลาเดียวกัน จะยับยั้งการสั่นไหวของแรงดันไฟฟ้าและผลกระทบจากไฟกระชากที่ฝั่งโครงข่ายไฟฟ้า ทำให้เป็นแหล่งจ่ายพลังงานเพียงอย่างเดียวสำหรับการโหลดที่แม่นยำ

2. การควบคุมความแม่นยำสูงอิสระสามเฟส

ด้วยการใช้เทคโนโลยีการสุ่มตัวอย่างและการควบคุมแบบอิสระทีละเฟส แรงดันไฟฟ้าแต่ละเฟสจะถูกตรวจจับและชดเชยแยกกัน แม้ว่ากระแสโหลดสามเฟสจะไม่สมดุลอย่างรุนแรง (ระดับความไม่สมดุล > 30%) แรงดันไฟฟ้าเอาท์พุตสามเฟสจะยังคงอยู่ภายใน ±3% ภายใต้สภาวะปกติ ซึ่งโดยพื้นฐานแล้วจะกำจัดอันตรายด้านความปลอดภัยและการสูญเสียเพิ่มเติมที่เกิดจากการเคลื่อนตัวของจุดที่เป็นกลาง

3. ความสามารถในการโอเวอร์โหลดระยะสั้นที่แข็งแกร่ง

ตามหลักการทำงานของการเหนี่ยวนำแม่เหล็กไฟฟ้า มีอัตราโอเวอร์โหลดตามธรรมชาติ และสามารถทนต่อระยะสั้น (≤ 5 วินาที) ได้มากกว่า 8 เท่าของกระแสไฟสตาร์ทที่ได้รับการจัดอันดับ เหมาะอย่างยิ่งสำหรับโหลดกระแทกระหว่างสตาร์ท-ดับบ่อยครั้ง เช่น เครื่องแปลงความถี่กำลังขนาดใหญ่ เตาความถี่กลาง และอุปกรณ์ยกขนาดใหญ่

4. เอาต์พุตฮาร์มอนิกเป็นศูนย์

รูปคลื่นเอาท์พุตเป็นคลื่นไซน์มาตรฐาน ซึ่งมีอัตราการบิดเบือนรูปคลื่น < 0.1% และไม่สร้างฮาร์โมนิคเพิ่มเติมใดๆ เมื่อเปรียบเทียบกับเครื่องปรับแรงดันไฟฟ้าแบบอิเล็กทรอนิกส์แบบดั้งเดิม จะไม่รบกวนความถี่สูงในโครงข่ายไฟฟ้า และเหมาะอย่างยิ่งสำหรับสถานที่ทางการแพทย์ การทดสอบความแม่นยำ และการสื่อสารที่มีข้อกำหนดสภาพแวดล้อมแม่เหล็กไฟฟ้าที่เข้มงวด

5. การป้องกันบายพาสคู่ซ้ำซ้อน

บูรณาการกับฟังก์ชันบายพาสคู่แบบแมนนวล/อัตโนมัติ เมื่อมีข้อผิดพลาดภายในตัวปรับแรงดันไฟฟ้าหรือในระหว่างการบำรุงรักษาตามปกติ ระบบสามารถสลับไปยังโหมดจ่ายไฟโดยตรงได้อย่างราบรื่นผ่านสวิตช์บายพาส เพื่อให้แน่ใจว่าโหลดจะไม่สูญเสียพลังงาน หลังจากการบำรุงรักษาเสร็จสิ้น เซอร์โวมอเตอร์ AVR ขนาด 3 เฟส 50KVA สามารถเปลี่ยนกลับไปเป็นโหมดรักษาแรงดันไฟฟ้า โดยที่กระบวนการทั้งหมดไม่จำเป็นต้องปิดเครื่อง

6. การกระจายความร้อนความจุขนาดใหญ่และการออกแบบที่มีอายุการใช้งานยาวนานเป็นพิเศษ

สำหรับการสร้างความร้อนระดับ 50KVA จะใช้แผงระบายความร้อนขนาดใหญ่และพัดลมควบคุมอุณหภูมิอัจฉริยะที่ควบคุมอุณหภูมิ เพื่อให้แน่ใจว่าอุณหภูมิที่เพิ่มขึ้นเต็มที่คือ < 60°C การเลือกวัสดุระดับฉนวนสูงเกรด A และแปรงคาร์บอนที่ทนต่อการสึกหรอนำเข้า อายุการใช้งานการออกแบบโดยรวมเกิน 15 ปี และต้นทุนที่ครอบคลุมตลอดวงจรชีวิตทั้งหมดนั้นต่ำกว่าตัวปรับแรงดันไฟฟ้าอิเล็กทรอนิกส์ที่คล้ายกันมาก

7. การบูรณาการการสื่อสารอย่างลึกซึ้ง

การกำหนดค่ามาตรฐานประกอบด้วยอินเทอร์เฟซการสื่อสาร RS485 (โปรโตคอล Modbus-RTU) และโมดูลการสื่อสาร Profibus-DP หรืออีเทอร์เน็ตเสริม สามารถใช้อ่านสถานะแรงดัน กระแส อุณหภูมิ และสัญญาณเตือนแบบสามเฟสในห้องควบคุมได้แบบเรียลไทม์ ทำให้สามารถทำงานแบบไร้คนควบคุมและบำรุงรักษาแบบคาดการณ์ได้

การใช้งานผลิตภัณฑ์

1. การผลิตที่มีความแม่นยำและอุปกรณ์ระดับไฮเอนด์: จัดหาแหล่งจ่ายไฟบริสุทธิ์ที่มีฮาร์มอนิกเป็นศูนย์และมีความเสถียรสูงสำหรับสายบรรจุภัณฑ์และการทดสอบเซมิคอนดักเตอร์ เครื่องบัดกรี SMT และกลุ่มอุปกรณ์ CNC ของศูนย์ประมวลผลแม่พิมพ์ที่มีความแม่นยำ ซึ่งจะช่วยปรับปรุงอัตราผลตอบแทน

2. แหล่งจ่ายไฟสำหรับสิ่งอำนวยความสะดวกทางการแพทย์ขนาดใหญ่: ใช้สำหรับการรักษาเสถียรภาพแรงดันไฟฟ้าส่วนหน้าและการแยกฮาร์โมนิกของอุปกรณ์สร้างภาพทางการแพทย์ขนาดใหญ่ เช่น เครื่อง CT, ระบบ MRI (เรโซแนนซ์แม่เหล็ก) และเครื่องเร่งความเร็วเชิงเส้นในแผนกรังสีวิทยาและเวชศาสตร์นิวเคลียร์ของโรงพยาบาลระดับอุดมศึกษา เพื่อให้มั่นใจในคุณภาพการถ่ายภาพและความปลอดภัยของอุปกรณ์

3. ศูนย์ข้อมูลและโหนดประมวลผล Edge: ให้เสถียรภาพแรงดันไฟฟ้าและการควบคุมฮาร์มอนิกสำหรับสวิตช์จ่ายไฟและระบบปรับอากาศที่มีความแม่นยำของห้องข้อมูลขนาดเล็กและขนาดกลางและห้องข้อมูลคอนเวอร์เจนซ์หลัก 5G ช่วยลดการสูญเสียฮาร์โมนิกอินพุตของ UPS และยืดอายุแบตเตอรี่

4. สายการผลิตการผลิตยานพาหนะและชิ้นส่วนยานยนต์: จัดให้มีตู้ควบคุมและระบบขับเคลื่อนเซอร์โวสำหรับเวิร์กสเตชันหุ่นยนต์เชื่อม หุ่นยนต์พ่นสี และสายปั๊มขนาดใหญ่ เพื่อให้มั่นใจในความแม่นยำในการเชื่อมโยงแบบหลายแกน และหลีกเลี่ยงการกระเด็นจากการเชื่อมหรือข้อบกพร่องในการพ่นสีที่เกิดจากความผันผวนของแรงดันไฟฟ้า

5. อาคารพาณิชย์ขนาดใหญ่: ติดตั้งในห้างสรรพสินค้า โรงแรมห้าดาว และห้องนิทรรศการขนาดใหญ่ ห้องจ่ายไฟฟ้าหลักให้การปรับปรุงคุณภาพไฟฟ้าแบบรวมศูนย์สำหรับระบบไฟฟ้าและแสงสว่าง บันไดเลื่อน และเครื่องปรับอากาศส่วนกลางของทั้งชั้นหรือทั้งอาคาร

6. อุตสาหกรรมเคมีและเภสัชกรรม: ให้การป้องกันเสถียรภาพแรงดันไฟฟ้าสำหรับมอเตอร์กวนถังปฏิกิริยา เครื่องหมุนเหวี่ยง และกลุ่มเครื่องอัดอากาศ และยังระงับฮาร์โมนิกที่เกิดจากตัวแปลงความถี่ของมอเตอร์ไม่ให้รบกวนระบบควบคุม DCS และเครื่องมือในสถานที่

รองรับการปรับแต่ง

KTAC นำเสนอบริการ OEM/ODM เซอร์โวมอเตอร์ AVR 3 เฟส 50KVA รวมถึงสีที่ปรากฏ วิธีการบรรจุภัณฑ์ ช่วงแรงดันไฟฟ้าอินพุต/เอาท์พุต และโมดูลฟังก์ชันพิเศษ (เช่น อุปกรณ์กรอง EMI อุปกรณ์ป้องกันฟ้าผ่า อินเทอร์เฟซการตรวจสอบ RS232/RS485) ฯลฯ โปรดติดต่อเราเพื่อรับโซลูชันที่ปรับแต่งเอง

คำถามที่พบบ่อย

1. ตัวปรับแรงดันไฟฟ้าขนาด 50KVA สามารถบรรลุเอฟเฟกต์ "การแยกฮาร์โมนิก" ได้จริงหรือไม่

ใช่. SBW-50KVA ทำงานโดยใช้หลักการของหม้อแปลงชดเชย โดยมีการแยกแม่เหล็กไฟฟ้าระหว่างอินพุตและเอาต์พุต มันมีผลการลดทอนตามธรรมชาติกับฮาร์โมนิคความถี่สูง (โดยเฉพาะฮาร์มอนิกที่อยู่เหนือฮาร์มอนิกที่ 5) (โดยทั่วไปสามารถลดทอนลงได้ 30% ถึง 50%) ในเวลาเดียวกัน มันไม่สร้างฮาร์โมนิคความถี่สวิตชิ่ง (ต่างจากอุปกรณ์อิเล็กทรอนิกส์ประเภท PWM) ซึ่งสามารถลดมลพิษย้อนกลับของฮาร์โมนิคจากด้านโหลดไปยังโครงข่ายไฟฟ้าได้อย่างมาก หากต้องการการควบคุมฮาร์มอนิกอย่างละเอียดยิ่งขึ้น เราสามารถเพิ่มตัวกรองแบบแอคทีฟ (APF) หรือตัวกรองแบบพาสซีฟล่วงหน้าได้

2. ข้อกำหนดสำหรับเบรกเกอร์ส่วนหน้าเมื่ออุปกรณ์นี้เชื่อมต่อกับระบบจำหน่ายไฟฟ้ามีอะไรบ้าง?

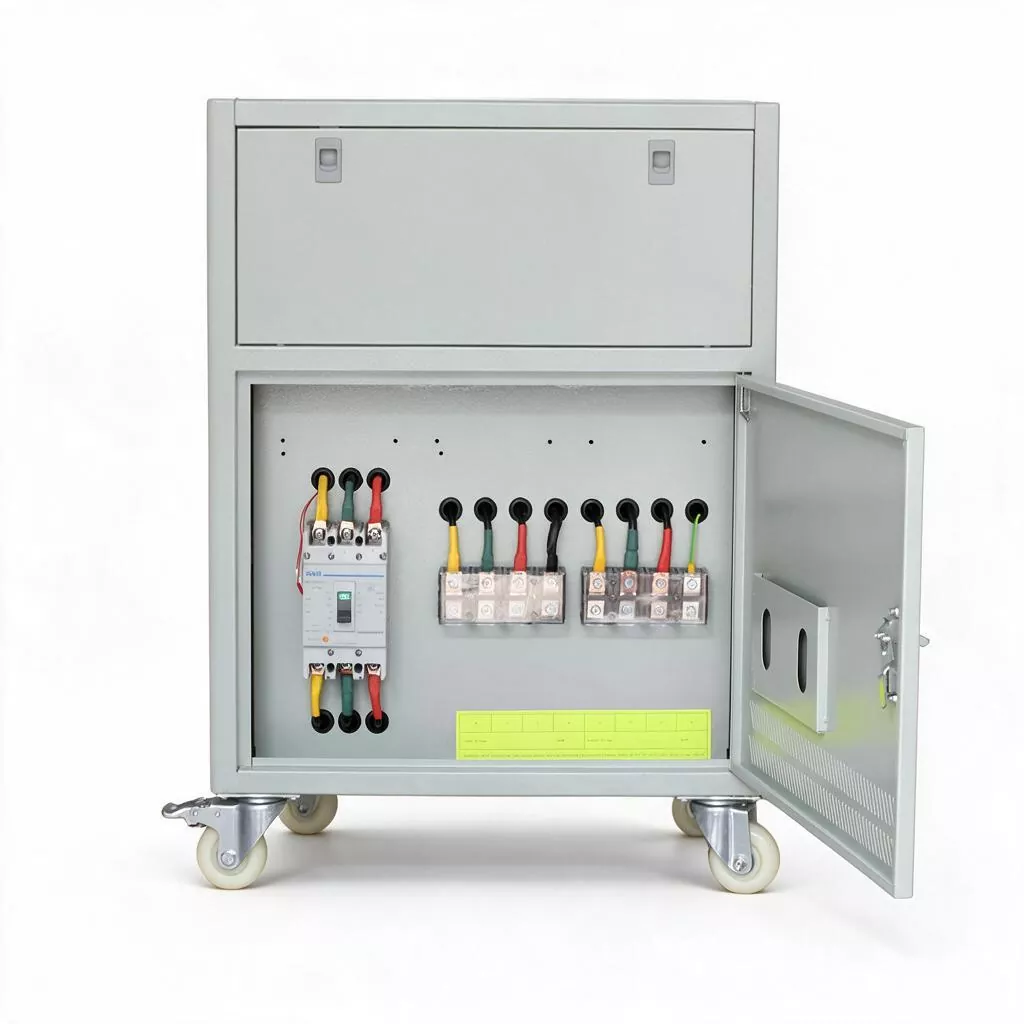

กระแสไฟพิกัดของรุ่น 50KVA อยู่ที่ประมาณ 76A (ไฟสามเฟส 380V) เมื่อพิจารณาถึงกระแสไฟกระชากเริ่มต้นของโหลดประเภทมอเตอร์และอัตราความจุที่แน่นอน ขอแนะนำให้กำหนดค่าเซอร์กิตเบรกเกอร์เคสพลาสติก (MCCB) ด้วยพิกัด 100A ถึง 125A ที่ส่วนหน้า และเลือกกราฟทริปประเภท C/D ขอแนะนำให้ใช้สายเคเบิลขาเข้าเพื่อใช้ข้อกำหนด YJV 3×25mm² + 2×16mm² หรือสูงกว่า และข้อกำหนดเฉพาะจำเป็นต้องคำนวณตามความยาวสายจริงสำหรับแรงดันไฟฟ้าตก

3. กฎระเบียบอิสระสามเฟสสามารถแก้ปัญหากระแสเป็นกลางรวมมากเกินไปที่เกิดจากโหลดที่ไม่สมดุลได้หรือไม่?

สามารถแก้ปัญหาความไม่สมดุลของแรงดันไฟฟ้าได้ แต่การควบคุมอิสระสามเฟสจะปรับแรงดันไฟฟ้าของแต่ละเฟสแทนที่จะบังคับให้กระจายกระแสของแต่ละเฟส หากกระแสไฟฟ้าสามเฟสที่ด้านโหลดไม่สมดุลอย่างรุนแรง (เช่น ความแตกต่างเกิน 50A) ตัวปรับแรงดันไฟฟ้าสามารถรับประกันความสมมาตรของแรงดันไฟฟ้าสามเฟส แต่ไม่สามารถลดกระแสไฟฟ้าที่เป็นกลางได้ ในกรณีนี้ ขอแนะนำให้กระจายโหลดเฟสเดียวที่สถานีจ่ายไฟอย่างสม่ำเสมอ และเราสามารถให้คำปรึกษาเกี่ยวกับแผนการจ่ายโหลดบาลานซ์ได้

4. AVR เซอร์โวมอเตอร์ 3 เฟส 50KVA มีฟังก์ชันป้องกันในโหมดบายพาสหรือไม่

ในโหมดบายพาสแบบแมนนวล ฟังก์ชันการป้องกันอิเล็กทรอนิกส์แบบโอเวอร์โหลดและแรงดันไฟฟ้าเกินของตัวปรับแรงดันไฟฟ้าจะไม่มีส่วนร่วม ในเวลานี้ อุปกรณ์ส่วนท้ายได้รับพลังงานโดยตรงจากแหล่งจ่ายไฟหลัก ทำให้สูญเสียการป้องกันแรงดันไฟฟ้าที่เสถียร แต่ยังคงความต่อเนื่องไว้ ขอแนะนำให้ผู้ใช้จัดเตรียมการบำรุงรักษาโดยเร็วที่สุดในระหว่างการใช้งานบายพาส ระหว่างการบายพาสอัตโนมัติ (การเปลี่ยนข้อผิดพลาด) อุปกรณ์จะยังคงตรวจสอบสถานะหลัก หากแหล่งจ่ายไฟหลักผิดปกติอย่างรุนแรงและเกินเกณฑ์ความปลอดภัย สัญญาณป้องกันบางอย่างยังสามารถสั่งงานเซอร์กิตเบรกเกอร์ส่วนหน้าเพื่อส่งสัญญาณเตือนได้

5. คุณสมบัติพิเศษของน้ำยาทำความเย็นสำหรับรุ่น 50KVA คืออะไร?

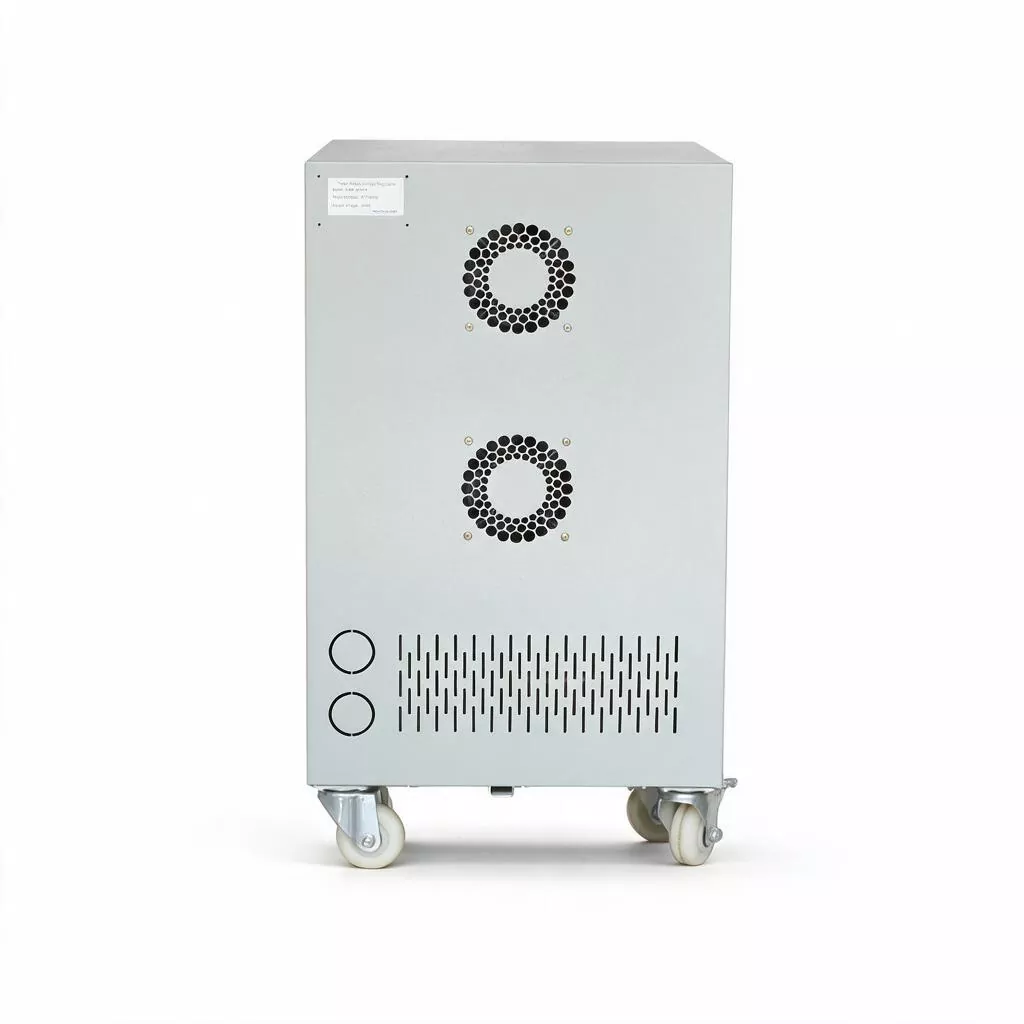

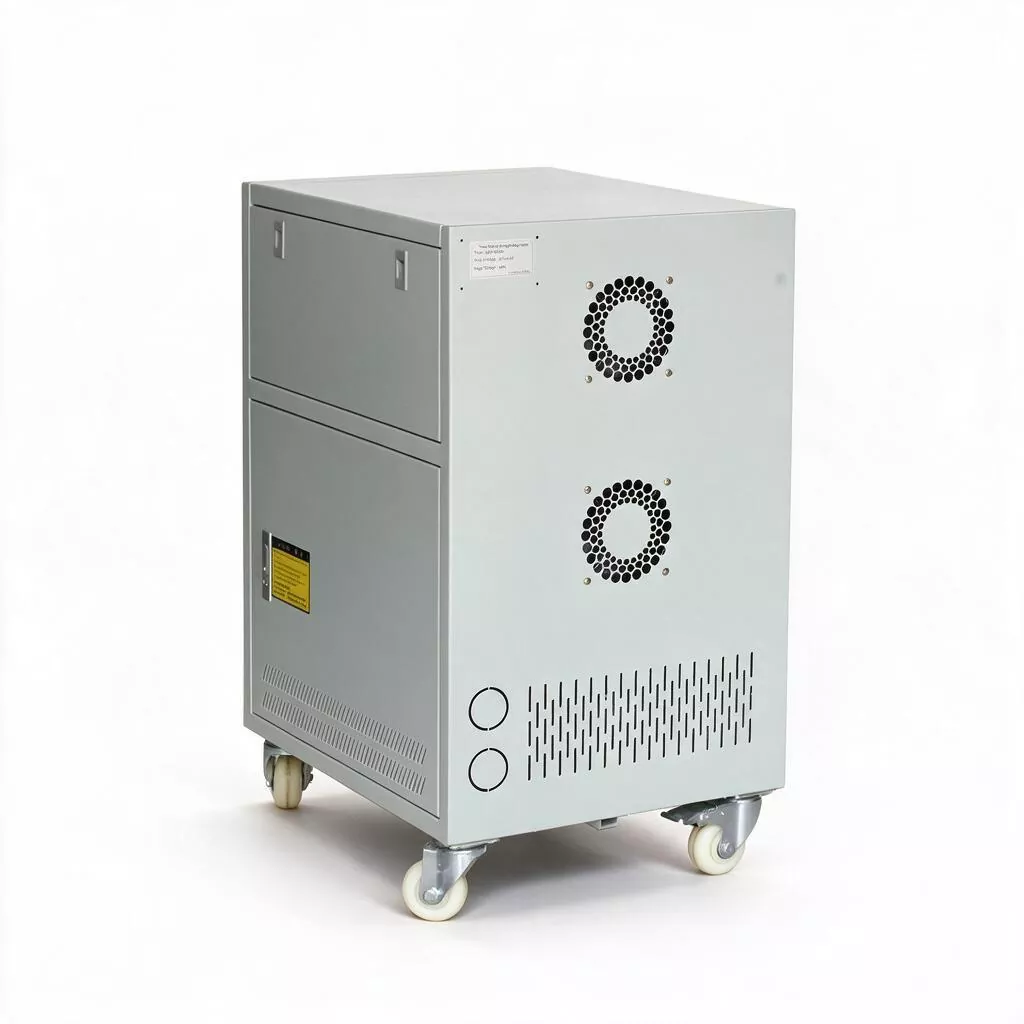

การสูญเสียพลังงานและการสร้างความร้อนของรุ่น 50KVA (ประมาณ 2KW) นั้นสูงกว่ารุ่นพลังงานขนาดเล็กอย่างมาก เราใช้โซลูชั่นการระบายความร้อนที่ได้รับการปรับปรุงของ "หม้อน้ำท่อทองแดง + พัดลมลูกปืนคู่อัจฉริยะ" โดยความเร็วของพัดลมจะปรับโดยอัตโนมัติโดยไม่มีการเปลี่ยนแปลงขั้นตอนตามอุณหภูมิภายใน ภายใต้สภาพแวดล้อมที่โหลดเต็ม 40°C อุณหภูมิที่เพิ่มขึ้นภายในจะถูกควบคุมอย่างเข้มงวดภายใน 60°C ขอแนะนำให้ตรวจสอบให้แน่ใจว่ามีช่องว่าง ≥30ซม. สำหรับการกระจายความร้อนและการระบายอากาศที่ด้านหน้า ด้านหลัง ด้านซ้าย และด้านขวาของอุปกรณ์ระหว่างการติดตั้ง

6. ฝุ่นจากแปรงถ่านจะส่งผลต่ออุปกรณ์ไฟฟ้าอื่นๆ ในตู้จ่ายไฟหรือไม่?

แปรงคาร์บอนจะสร้างฝุ่นกราไฟท์ในปริมาณเล็กน้อยในระหว่างการเลื่อนในระยะยาว เราได้ติดตั้งรางเก็บฝุ่นโดยเฉพาะและตะแกรงกรองฝุ่นแบบถอดได้ภายในตู้ ฝุ่นส่วนใหญ่จะถูกสะสมที่ด้านล่างของตัวเครื่องและจะไม่เล็ดลอดเข้าไปในตู้จ่ายไฟ ขอแนะนำให้ใช้เครื่องดูดฝุ่นทำความสะอาดช่องเก็บฝุ่นด้านล่างทุกๆ หกเดือน ซึ่งสะดวกในการใช้งานมาก
